Introdução ao braço cruzado condutor
O braço condutor de um forno elétrico a arco (EAF) é composto principalmente pelo suporte do braço condutor do eletrodo frontal, um anel de fixação resfriado a água, o corpo do braço e a placa de cobre condutora traseira.

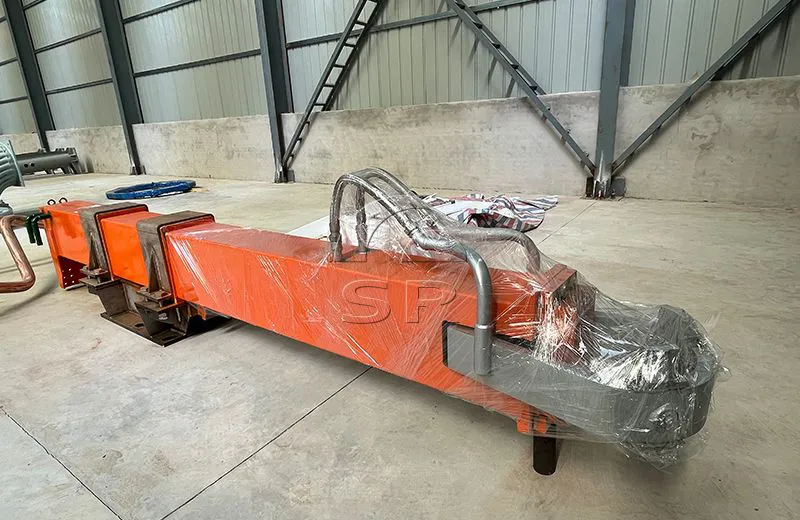

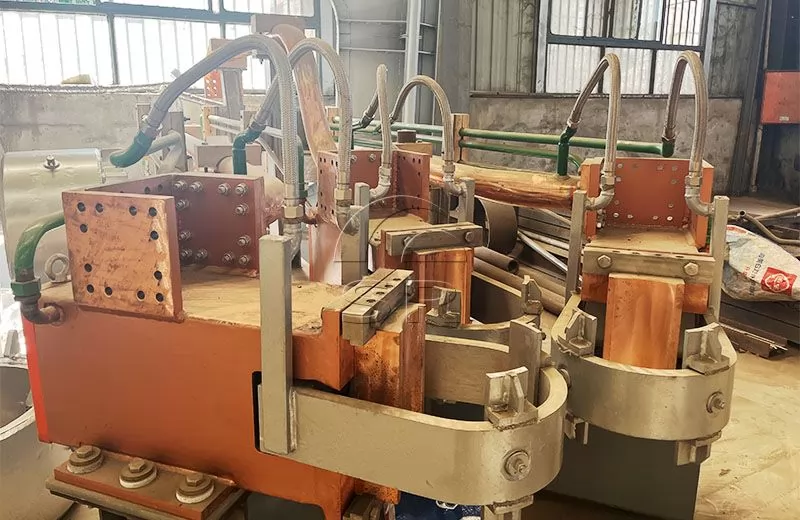

Introdução ao Braço Cruzado Condutivo
O corpo do braço cruzado condutor é construído a partir de placas revestidas de aço cobre ou placas revestidas de aço alumínio, apresentando uma seção transversal retangular. É resfriado internamente através da circulação de água, eliminando a necessidade de tubos de cobre condutores resfriados a água. Este design de braços condutores de eletrodo serve para segurar e apoiar o eletrodo, ao mesmo tempo que transmite energia elétrica ao eletrodo para fins de aquecimento e elevação de temperatura.
Em fornos de arco elétrico e fornos de arco submerso, numerosos elementos isolantes estão situados entre o suporte condutor do eletrodo e o corpo do braço cruzado condutor, simplificando significativamente a estrutura do braço cruzado e representando um novo tipo de braço de celétrodo para arco elétrico de potência ultra-alta. fornos.
O braço condutivo de um forno de arco elétrico (EAF) forno de arco submerso (SAF) possui principalmente as seguintes vantagens:
A utilização de uma seção transversal oca e uma placa composta de cobre-aço de camada dupla atenua significativamente o efeito pelicular, reduz a impedância e aumenta a eficiência eletrotérmica;
A estrutura tipo caixa com seção transversal oca, acoplada aos canais internos de resfriamento de água, aumenta significativamente a resistência do braço transversal, facilitando o ajuste do movimento do eletrodo sem induzir vibração, promovendo assim a estabilidade do arco;
A cruzeta do eletrodo é mais leve que o tubo de aço convencional, possuindo menor momento de inércia, o que facilita ajustes frequentes de elevação do eletrodo.
Os requisitos para a viga condutora são: leveza, alta rigidez, baixa impedância e longa durabilidade.
A barra condutora é apoiada em uma extremidade no pilar e, na outra extremidade, segura um eletrodo, sendo equipada com função de elevação.
A leveza da viga condutora implica uma redução correspondente na potência motriz necessária para o ajuste vertical da coluna de eletrodos, entre outras implicações.

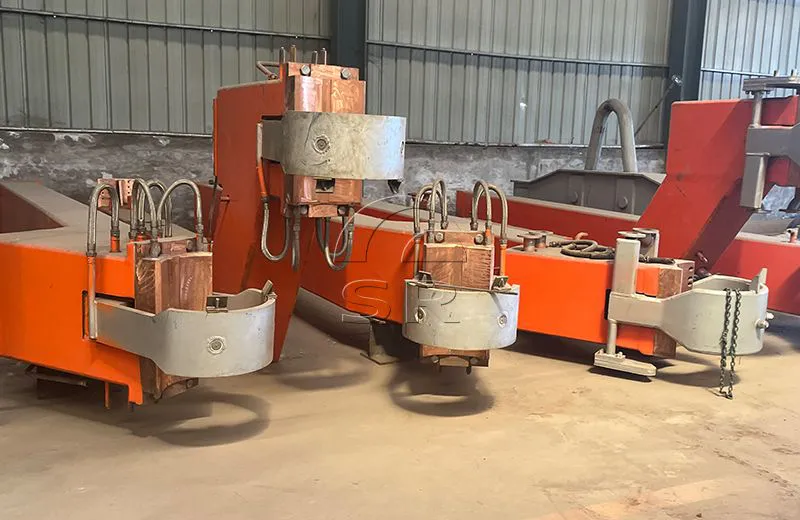

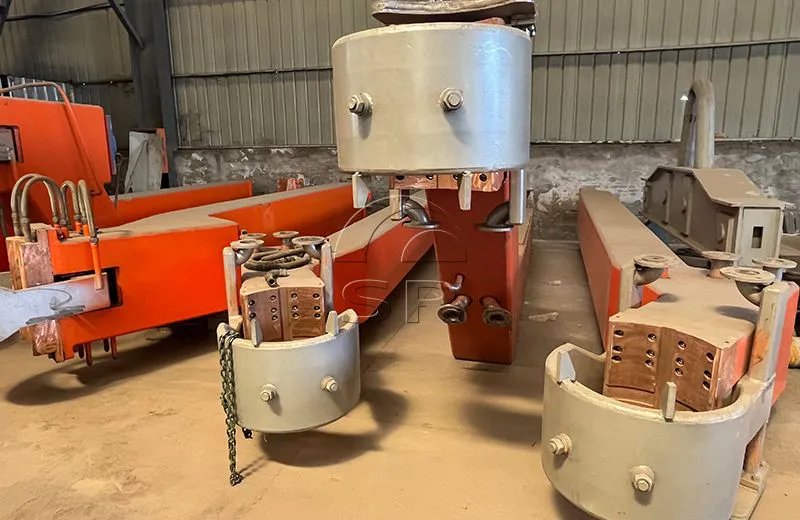

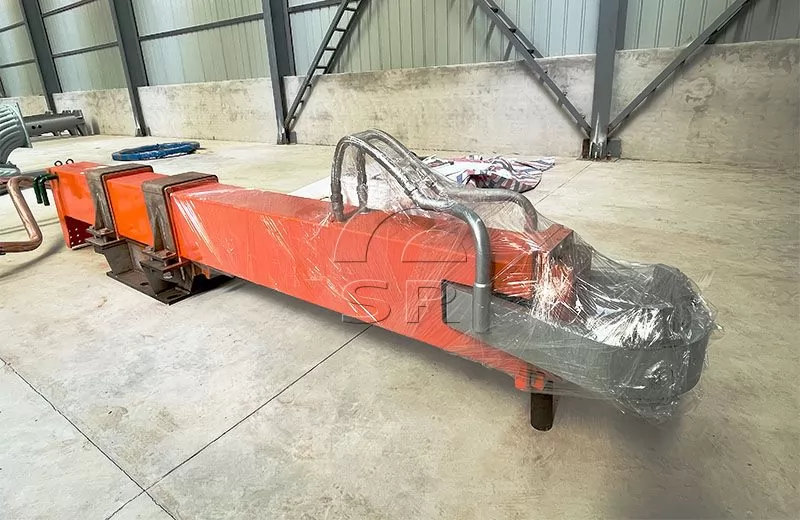

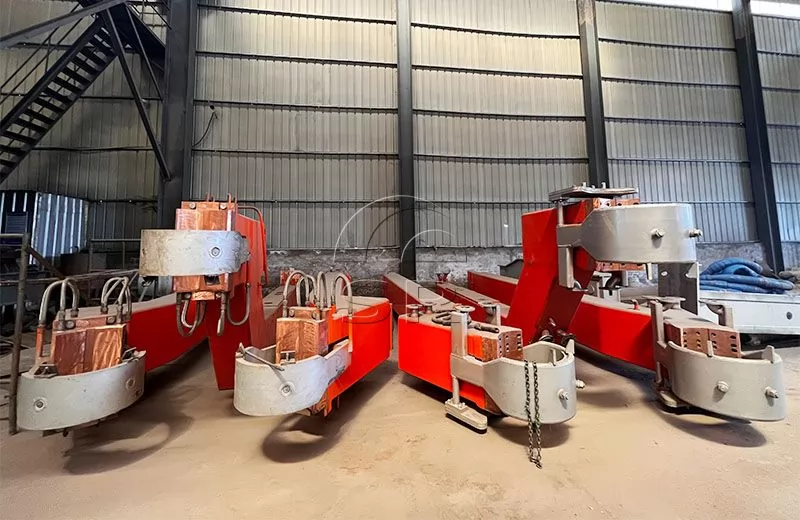

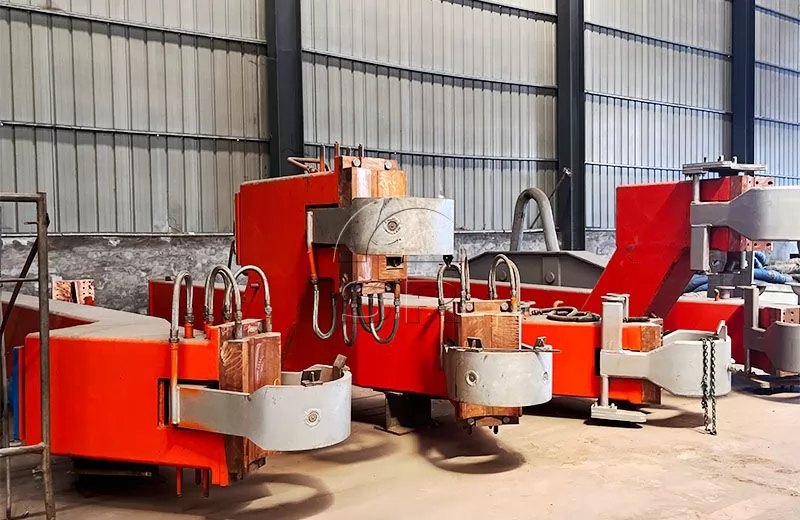

Fornecimento de braço cruzado condutor
Os braços dos eletrodos dos eletrodos do forno a arco submerso são fabricados a partir de placas revestidas de cobre-aço e são resfriados pela circulação de água.
Todos os três braços condutores revestidos de aço cobre têm uma estrutura tipo caixa e são submetidos a resfriamento forçado de água para garantir resistência térmica e rigidez adequadas.

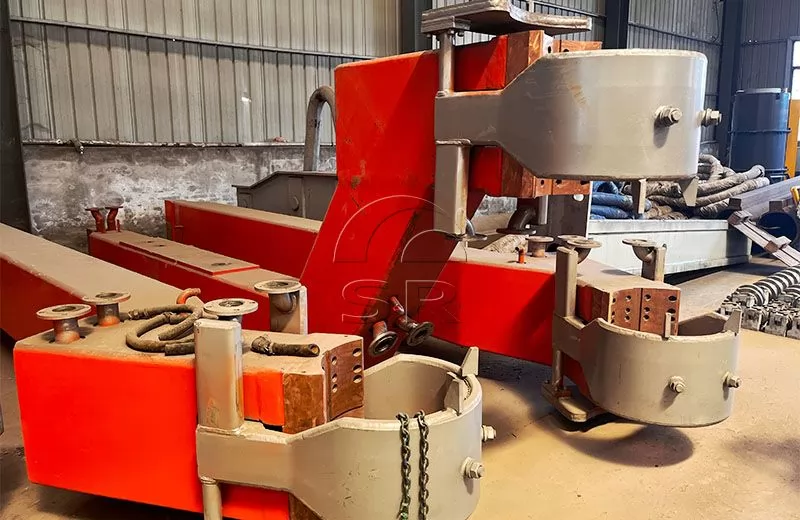

Os dispositivos de fixação do eletrodo são posicionados dentro dos braços e têm configuração montada na parte traseira, permitindo que as três fases sejam livremente intercambiáveis.
Os dispositivos de fixação apresentam engate da mola prato, liberação do cilindro hidráulico e substituição do anel de vedação através da extração do pistão, sem afetar o estado de fixação, proporcionando assim um ambiente de trabalho ideal.
O braço cruzado condutor do forno elétrico a arco (EAF) é caracterizado por sua confiabilidade operacional e é altamente conveniente para manutenção e ajuste.
O isolamento é estabelecido entre cada fase do braço do eletrodo e a coluna, garantindo uma proteção de isolamento eficaz entre as fases.
O isolamento permanece confiável sob condições operacionais térmicas.
A conexão entre a coluna e o braço do eletrodo utiliza um sistema de parafusos pré-apertados, permitindo pequenos ajustes na posição de montagem para garantir o correto posicionamento dos eletrodos trifásicos.
O segmento posterior do braço transversal da fase média é elevado, resultando em toda a rede curta disposta em uma configuração espacial triangular.
