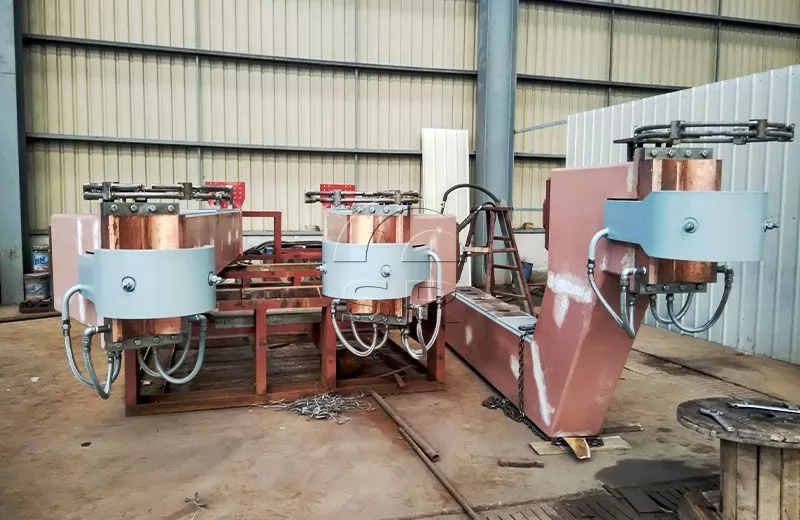

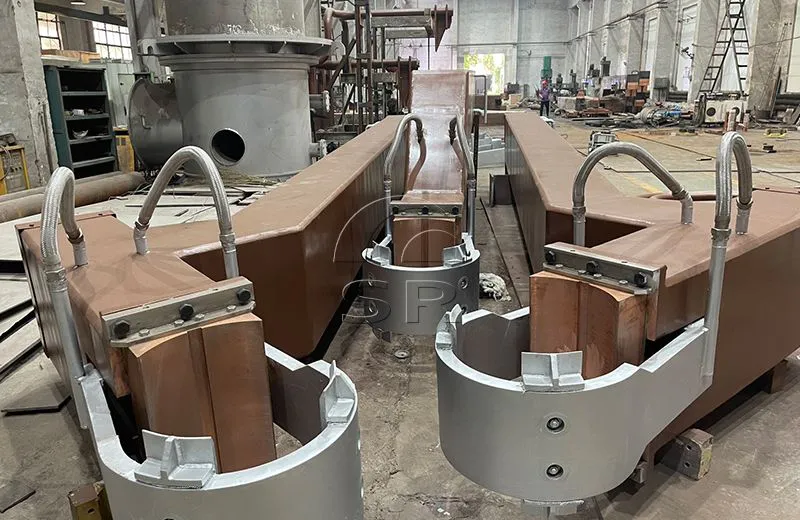

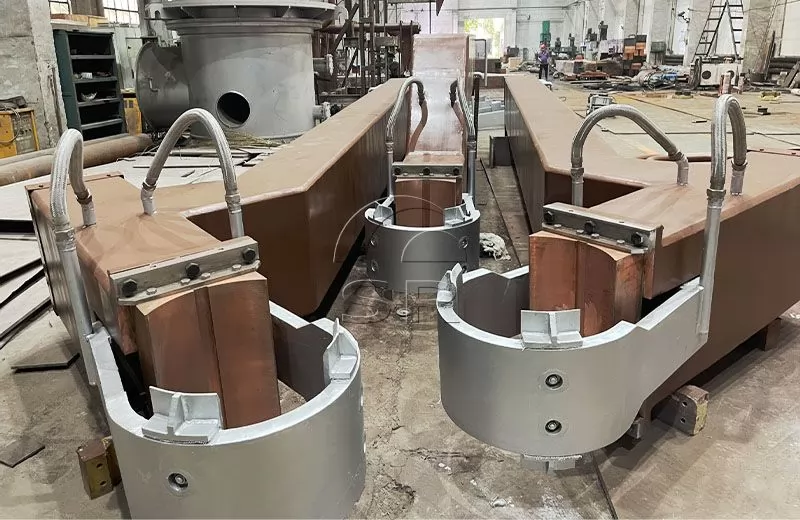

Existem muitas ligações de isolamento entre o suporte do eletrodo EAF e o corpo do braço cruzado condutor, o que simplifica muito a estrutura do braço cruzado ccondutor e é um novo tipo de braço do eletrodo no forno a arco de potência ultra-alta.
Introdução ao braço cruzado condutivo
Existem muitas ligações de isolamento entre o suporte do eletrodo EAF e o corpo do braço cruzado condutor, o que simplifica muito a estrutura do braço cruzado ccondutor e é um novo tipo de braço do eletrodo no forno a arco de potência ultra-alta.
Vantagens do porta-eletrodo
Seção oca e placa composta de cobre-aço de camada dupla são adotadas, reduzindo significativamente o efeito de pele, reduzindo a impedância e melhorando a eficiência do aquecimento elétrico;
A estrutura da caixa com seção oca e o canal interno de resfriamento de água aumentam muito a resistência do braço cruzado, o que contribui para o ajuste do movimento do eletrodo sem causar vibração e contribui para a estabilidade do arco;
O peso é mais leve do que o tradicional braço transversal condutor de tubo de aço e a inércia é pequena, o que favorece o levantamento e ajuste frequente do eletrodo.
Os requisitos para braço cruzado condutor são peso leve, boa rigidez, pequena impedância e longa vida útil. O braço do eletrodo é apoiado na coluna em uma extremidade e segura o eletrodo na outra extremidade, com função de elevação. O peso da cruzeta condutora é leve, o que significa que o trabalho de acionamento para elevação e regulação do movimento da coluna do eletrodo é relativamente reduzido, etc.

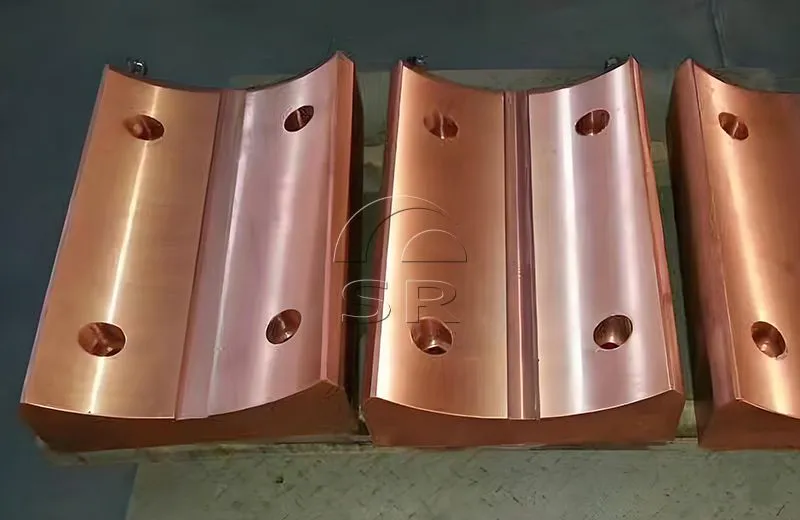

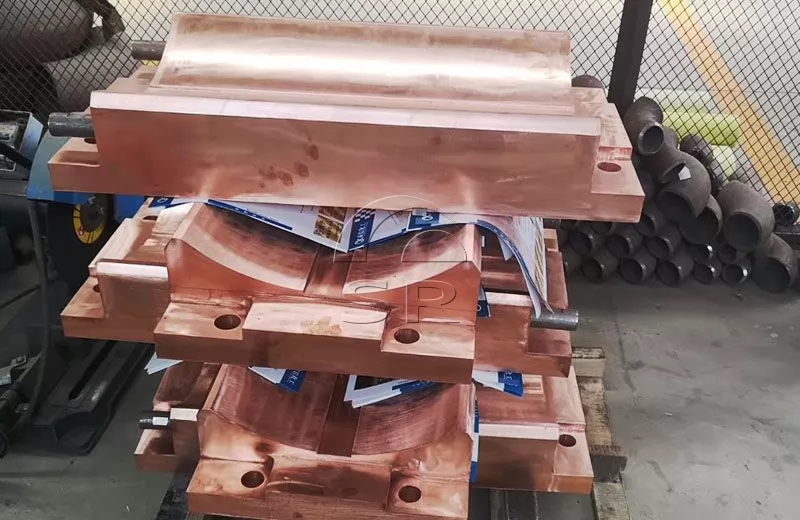

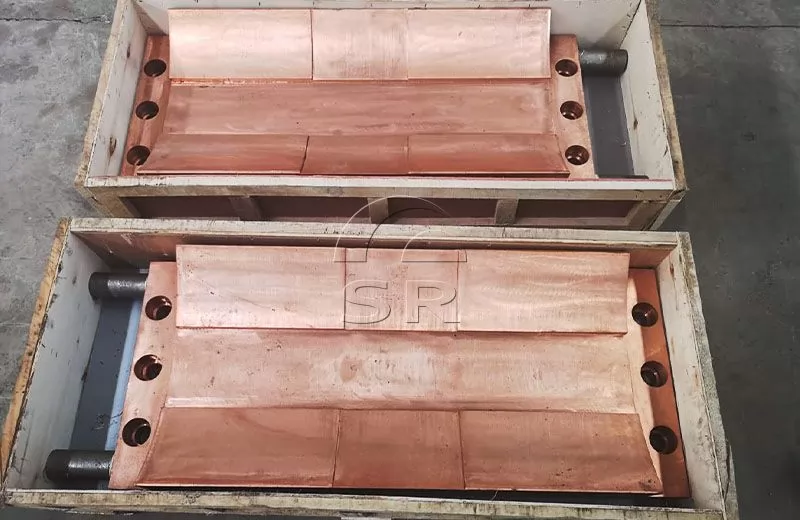

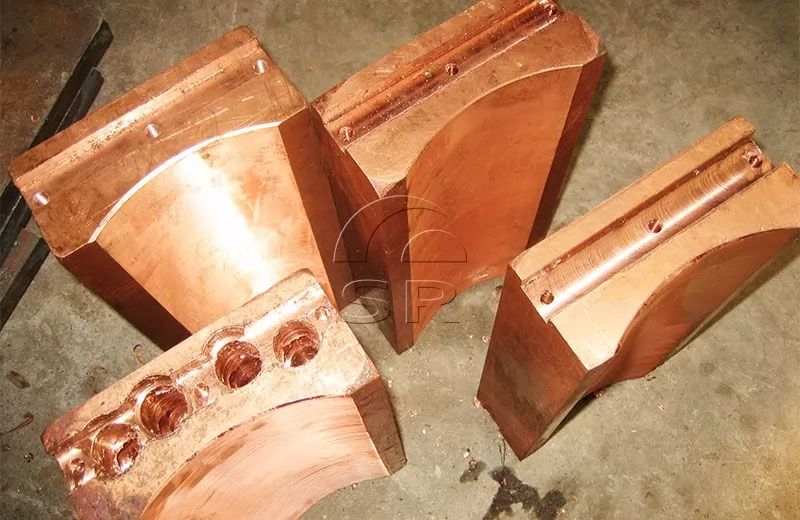

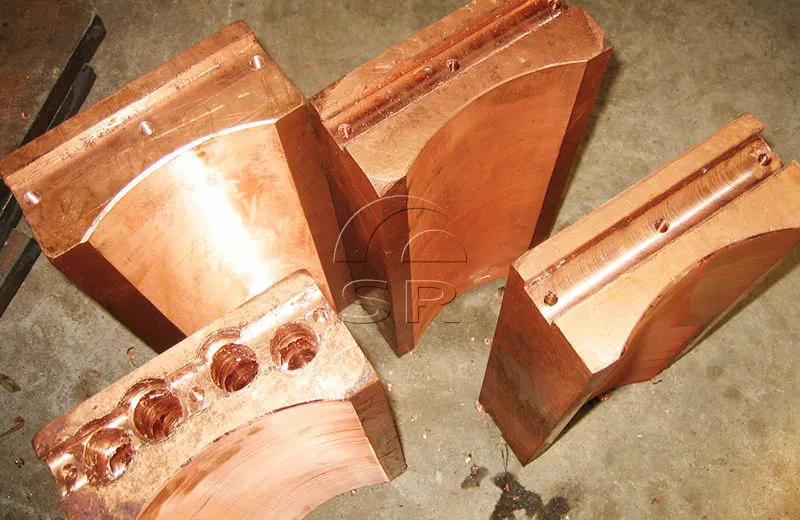

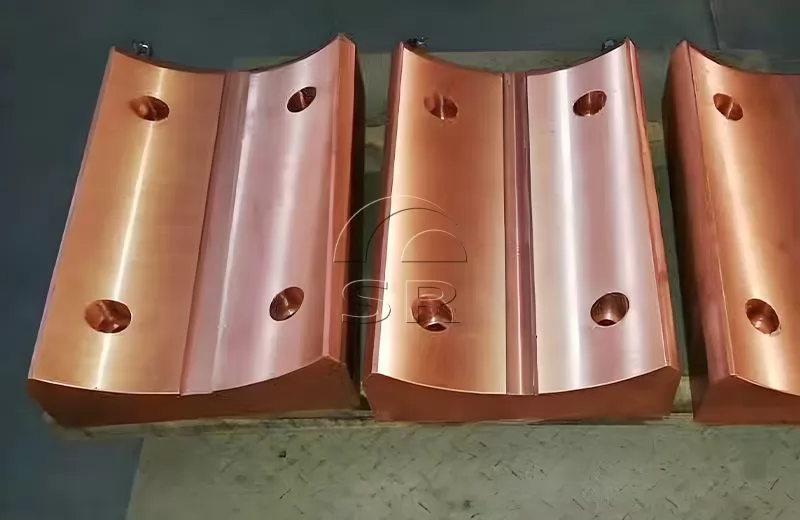

O porta-eletrodo adota cobre vermelho T2 com bom desempenho. O porta-eletrodo de grafite feito por forjamento e processamento a frio pode garantir um bom efeito de resfriamento de água, melhorar a condutividade, evitar arco e prolongar a vida útil.
