Introdução à tampa do forno resfriado a água
Geralmente, a tampa do forno do forno de arco elétrico adota a estrutura da tampa do forno tubular fechado refrigerado a água.
Introdução à tampa do forno refrigerado a água
Geralmente, o telhado refrigerado a água EAF adota a estrutura de cobertura do forno tubular fechado refrigerado a água.

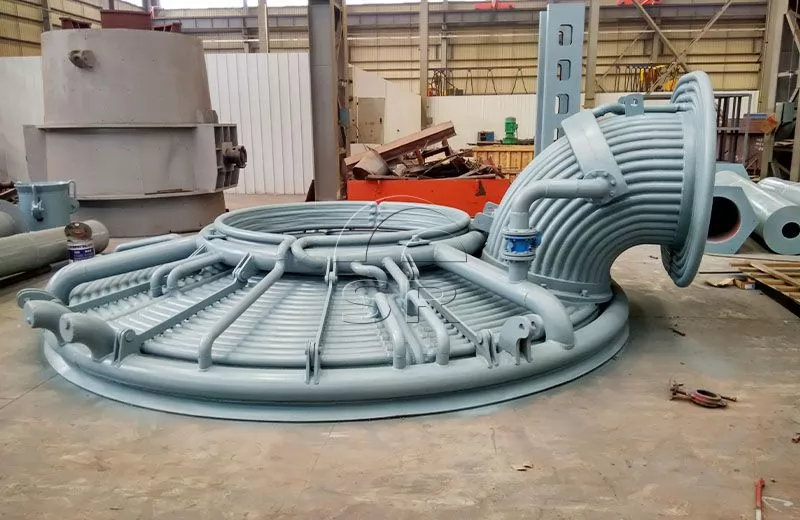

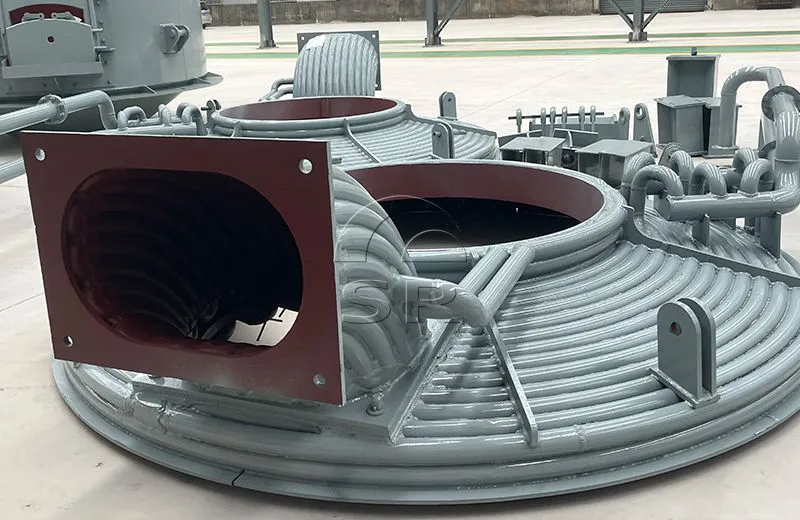

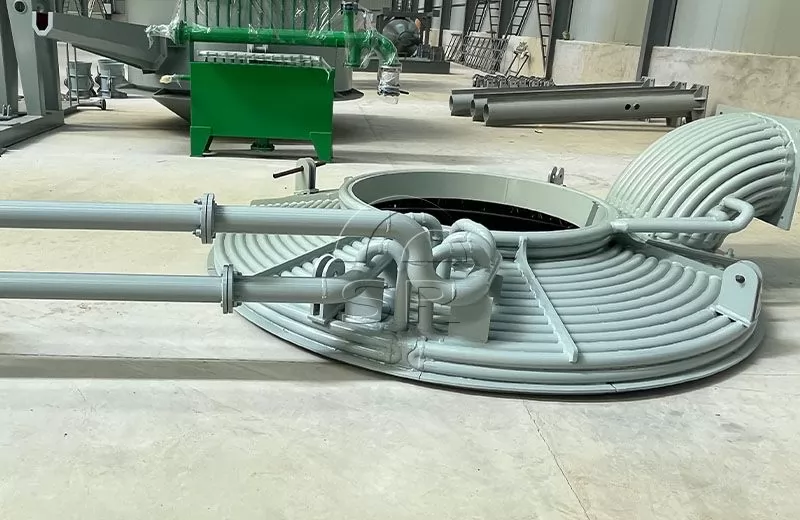

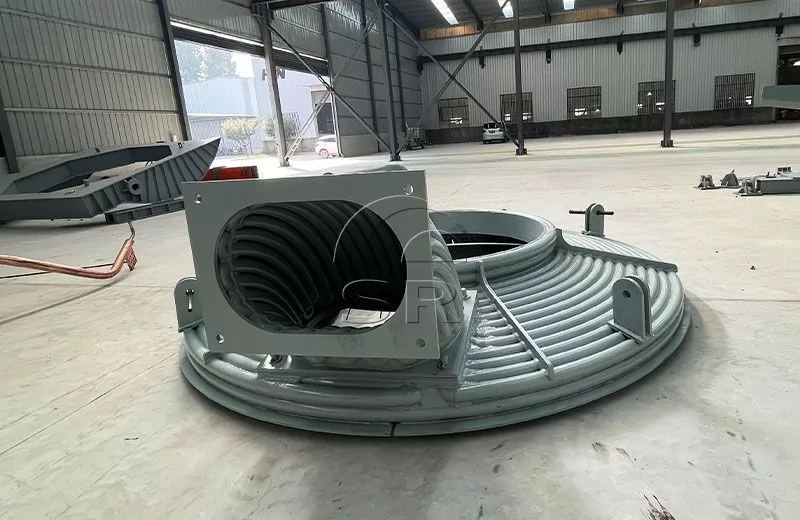

O tampa do forno elétrico a arco includes the furnace cover body and the receiving hopper device. O main structure frame is made into a circular shape with seamless steel pipes, which not only serves as the strength requirements of structural members, but also serves as the main inlet and return water pipelines. Each cooling water pipe is connected through the main inlet and return water pipelines.
O resto é composto por tubos densos ligeiramente menores. A placa resfriada a água é fácil de substituir e manter, e sua vida útil é> 3.000 caldeiras.
O tubo de material refrigerado a água do teto do forno elétrico a arco (EAF) é adotado na parte inferior da tremonha de recebimento. Mangueiras metálicas flangeadas de aço inoxidável (com adaptador giratório) são adotadas para os principais tubos de resfriamento de entrada e saída da tampa do forno, e mangueiras metálicas de aço inoxidável tipo alça são adotadas para outros tubos de resfriamento de água.
A parte central do forno de arco elétrico (EAF) o telhado é uma pequena cobertura central com três furos para eletrodos, feita de concreto refratário.
Descrição

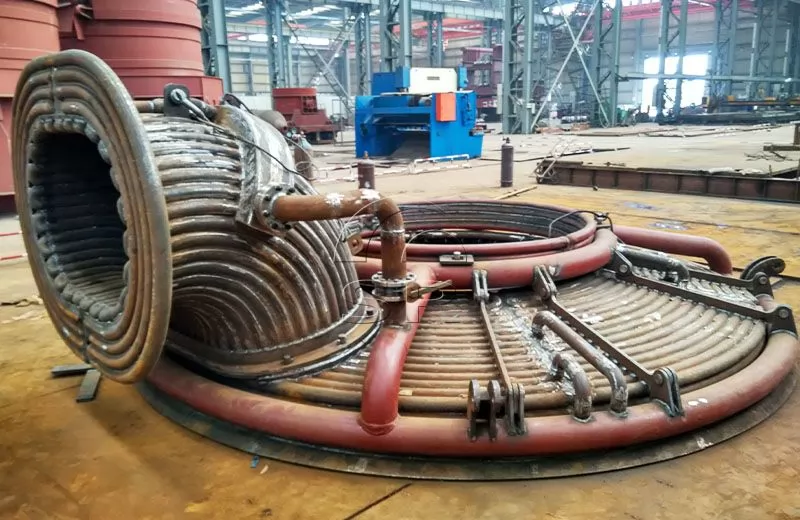

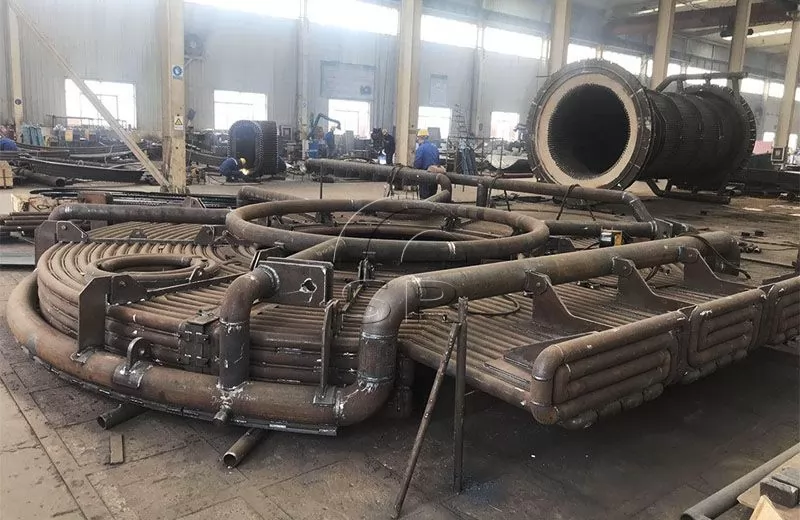

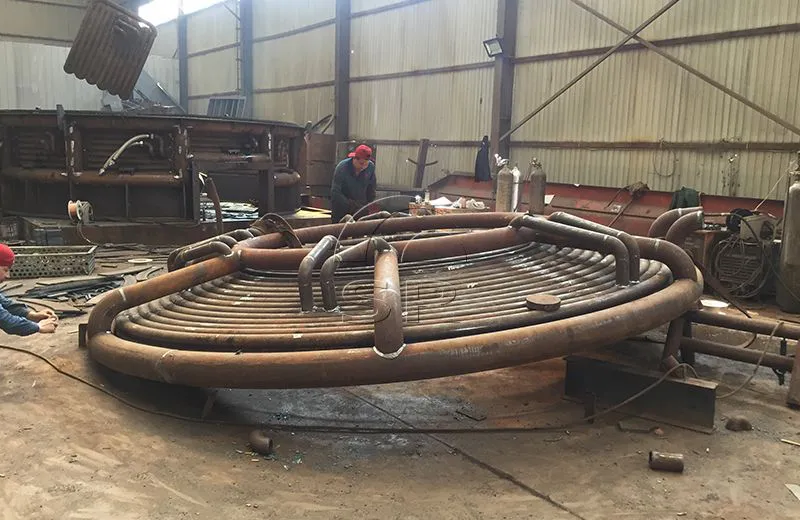

O telhado do forno resfriado a água do tipo ninho de tubo EAF refere-se ao fato de que a superfície resfriada a água da parede interna da tampa do forno a arco elétrico é composta de tubos de aço dispostos estreitamente com água de resfriamento nos tubos. A tampa do forno resfriado a água tipo tubo é dividida em tipo integral e tipo combinado. Devido ao grande tamanho da estrutura, a tampa combinada do forno resfriado a água é dividida em 2 a 6 peças para fabricação, levando em consideração o transporte e distribuição de água, e então combinada em um todo.
Geralmente, é apropriado adotar o tipo de montagem dividida para a tampa com diâmetro de 4,5 m ou superior. Devido a muitas aberturas e acessórios na tampa, o teto do forno resfriado a água do forno panela é principalmente do tipo integral.
Quando a água de resfriamento entra na tampa do forno resfriado a água, o tubo principal de distribuição de água sai do tubo principal de distribuição de água e é dividido em vários ramos para entrar nas placas de resfriamento de água. A área de resfriamento e a resistência de cada ramo são diferentes.
A tampa do forno refrigerada a água do forno a arco tem as seguintes vantagens :
Aumentar o volume efetivo no forno e aumentar a produção;
Reduza os tempos de carregamento;
Pode melhorar o nível de potência do forno;
Reduzir o número de reparos de fornos e melhorar a produtividade;
A operação de arco longo pode ser adotada para melhorar o fator de potência;
Reduzir significativamente o consumo de refratários;
Pode recuperar o calor residual da água de resfriamento e economizar energia;
A temperatura de retorno da água de resfriamento pode ser usada como sinal de controle durante a produção.
