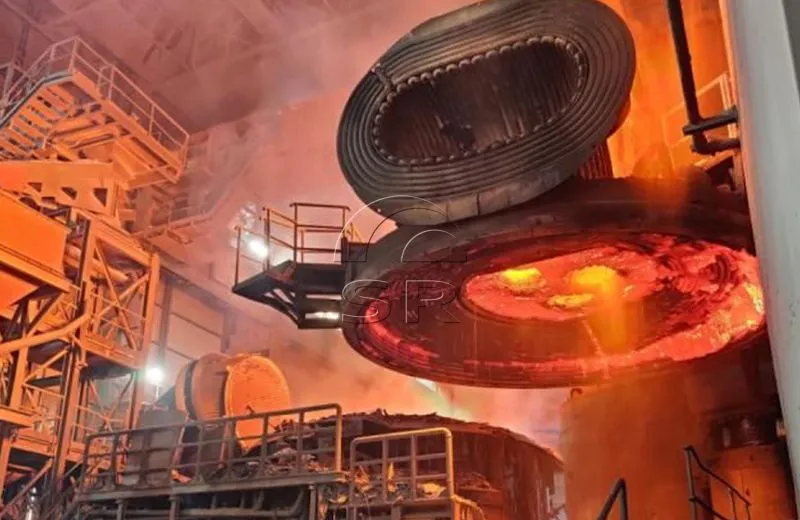

O dispositivo de elevação e rotação da tampa do forno consiste em um mecanismo de elevação da tampa do forno, um mecanismo rotativo e uma estrutura rotativa.
Introdução
O dispositivo de elevação e rotação da tampa do forno consiste em um mecanismo de elevação da tampa do forno, um mecanismo rotativo e uma estrutura rotativa.
O mecanismo de elevação e o mecanismo giratório da tampa do forno são instalados na estrutura giratória. É fornecido um dispositivo de travamento, que é acionado por um cilindro hidráulico e pode travar a estrutura rotativa da tampa do forno. A rotação da tampa do forno é interligada com o levantamento da tampa do forno.
Descrição

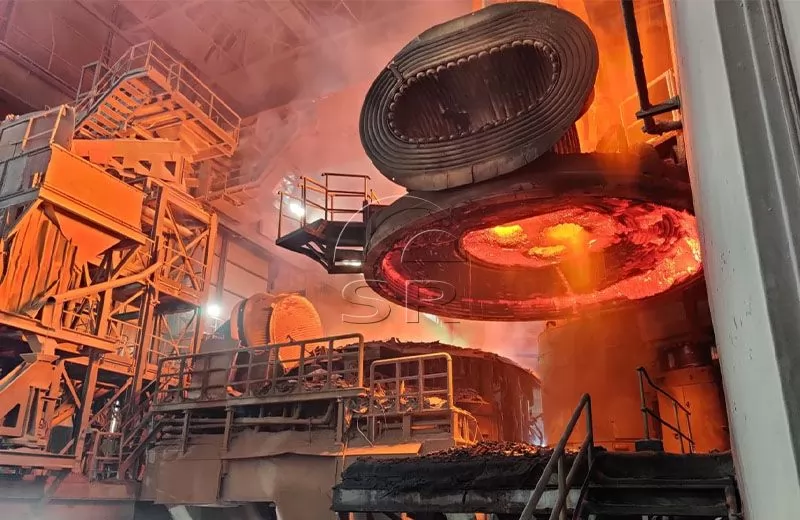

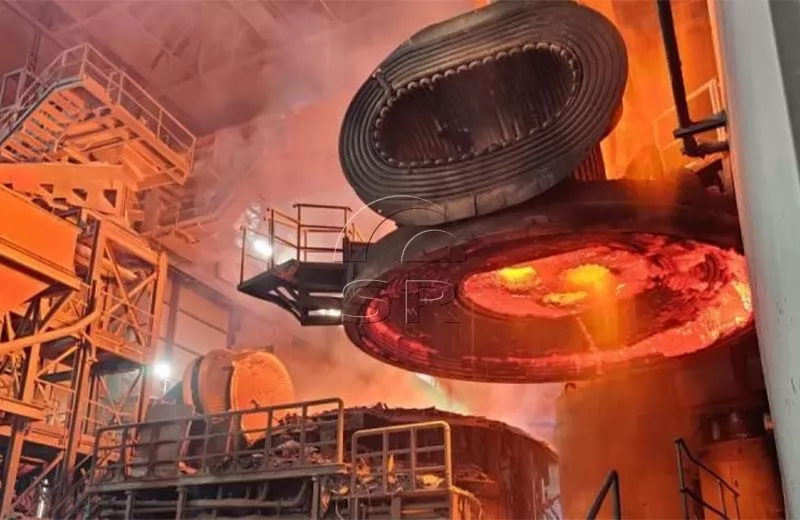

Quando a estrutura rotativa é girada para trás e a tampa do forno retorna ao corpo do forno, o dispositivo de travamento rotativo trava a estrutura rotativa e a estrutura basculante. Quando a tampa do forno é levantada, o dispositivo de travamento rotativo aciona o pino de travamento para ser puxado para fora do orifício de localização e a trava é liberada.
Durante a fundição normal, vazamento, ajuntamento de escória e outras operações, a estrutura giratória da tampa do forno e o mecanismo de inclinação, o corpo do forno, a tampa do forno e o mecanismo de elevação do eletrodo são completamente travados na plataforma basculante.
O mecanismo de elevação é composto por cilindro de elevação, haste de tração, corrente, etc. O cilindro de elevação adota cilindro hidráulico padrão.
O mecanismo rotativo consiste em um suporte giratório e um cilindro de acionamento giratório. O mecanismo rotativo suporta a carga estática e dinâmica gerada pelo movimento de elevação e rotação da tampa do forno. Acionado pelo cilindro hidráulico giratório, a tampa do forno e o mecanismo de elevação e rotação podem ser desparafusados ou girados suavemente. O ângulo de desaparafusamento abrirá totalmente o forno para facilitar o carregamento da cesta.
A estrutura rotativa é composta por viga de elevação, estrutura, plataforma de manutenção superior, suporte do cilindro de elevação do eletrodo, etc. A viga de elevação e a estrutura são montadas e soldadas em uma estrutura de caixa por placas de aço, e são montadas e soldadas em um todo no local , que é a estrutura fixa do dispositivo de elevação do eletrodo.
A roda guia da coluna de elevação do eletrodo também é instalada na estrutura rotativa, que possui resistência térmica e rigidez suficientes.
A estrutura rotativa se move para frente e para trás sob o acionamento do cilindro de óleo rotativo, de modo a fazer com que a tampa do forno abra e feche. Operação completa de carregamento do forno elétrico.
O plano inferior da cremalheira está conectado ao suporte do cilindro de óleo de elevação. O cilindro de óleo de elevação e a parte inferior da coluna de elevação são instalados no suporte para suportar a gravidade e a força do movimento de elevação do eletrodo.
Para manter o eletrodo, uma plataforma de manutenção é colocada acima da viga de elevação e grades são colocadas ao redor da plataforma para garantir a segurança do pessoal de manutenção.
Produtos relacionados
Gama de máquinas e equipamentos metalúrgicos personalizados: Forno de arco elétrico, Forno de arco submerso, Forno de refino de baixa frequência, Forno a vácuo , Forno de indução, sistema de remoção de poeira, equipamento de tratamento de água, etc. Fornecendo os mais avançados serviços de integração de equipamentos, os equipamentos metalúrgicos podem ser personalizados de acordo com as diferentes necessidades dos clientes, e a capacidade de produção pode ser ajustada de acordo com as necessidades do cliente.
Máquina de obturação de furo aberto para forno de arco submerso
Máquina de tamponamento de furo aberto de forno de arco submerso refere-se ao equipamento especial usado para abrir e bloquear a saída de ferro por forno elétrico de redução de arco submerso para fundição de liga de ferro.
O braço condutor de um forno elétrico a arco (EAF) é composto principalmente pelo suporte do braço condutor do eletrodo frontal, um suporte de braço condutor refrigerado a água. anel de fixação, corpo do braço e placa de cobre condutora traseira.
A cesta de carregamento de sucata do forno elétrico a arco é usada principalmente para carregar e transportar matérias-primas, como sucata de aço, para o forno elétrico a arco para fundição.

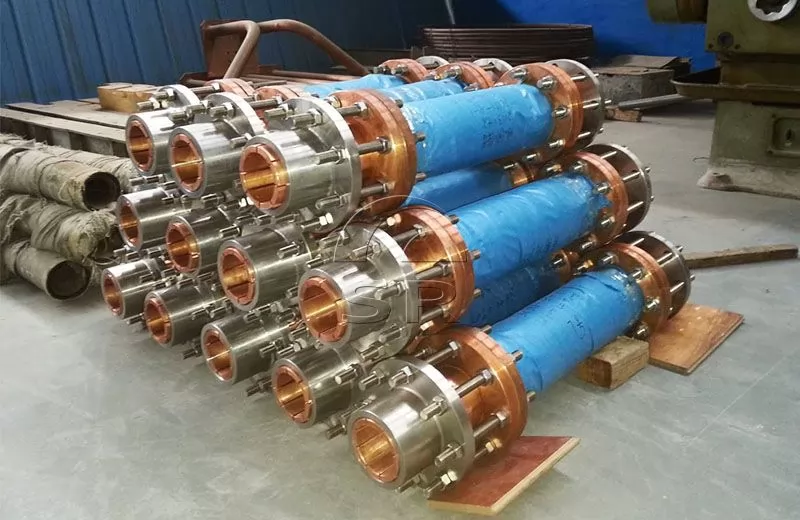

Sistemas de barramento de rede curtos), também conhecidos como linha de alta corrente, referem-se ao termo geral do fluido transportador do terminal de saída secundário do transformador ao eletrodo (incluindo o eletrodo).

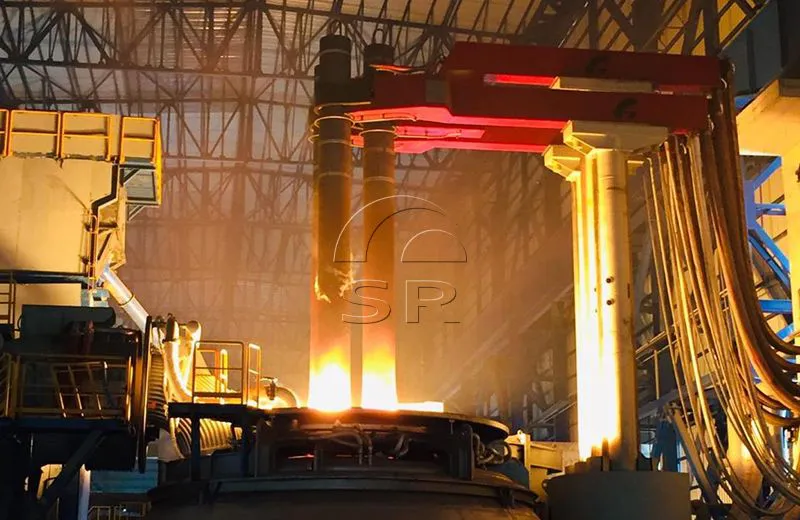

Dispositivo de levantamento de eletrodo
O mecanismo de levantamento de eletrodo do forno elétrico a arco é composto de braço cruzado condutor e dispositivo de coluna de eletrodo.
Existem muitas ligações de isolamento entre o porta-eletrodo EAF e o corpo do braço cruzado condutivo, o que simplifica muito a cruz condutiva estrutura de braço e é um novo tipo de braço de eletrodo no forno a arco de potência ultra-alta.
Suporte Combinado para Forno a Arco Submerso
O eletrodo de suporte combinado do forno de arco submerso série inclui: eletrodo de forno de arco submerso de 12,5 MVA, eletrodo de forno de arco submerso de 16,5 MVA, eletrodo de forno de arco submerso de 25,5 MVA, eletrodo de forno de arco submerso de 30,0 MVA, etc.

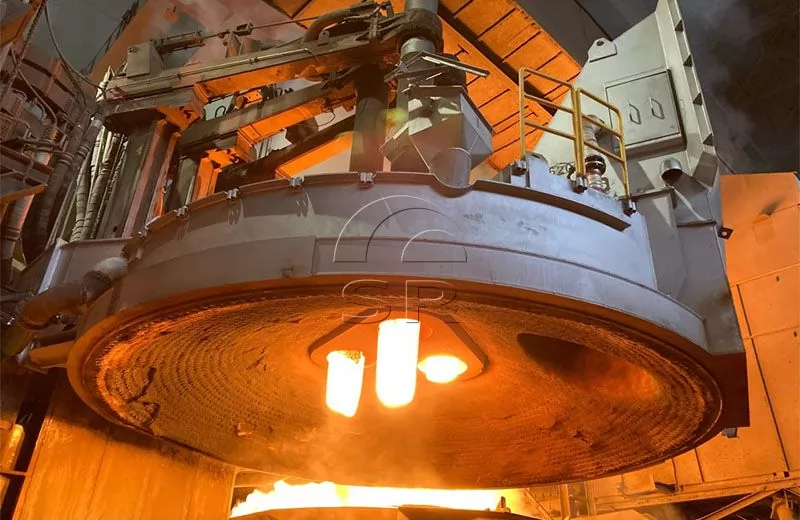

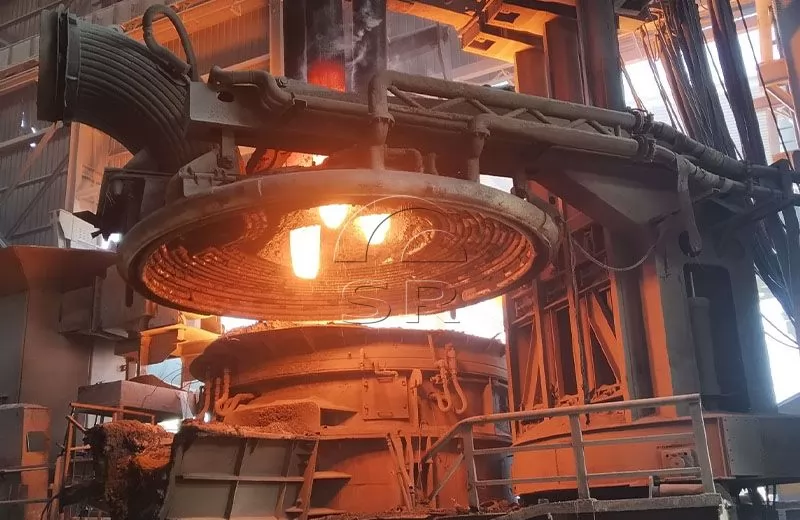

Telhado EAF refrigerado a água
