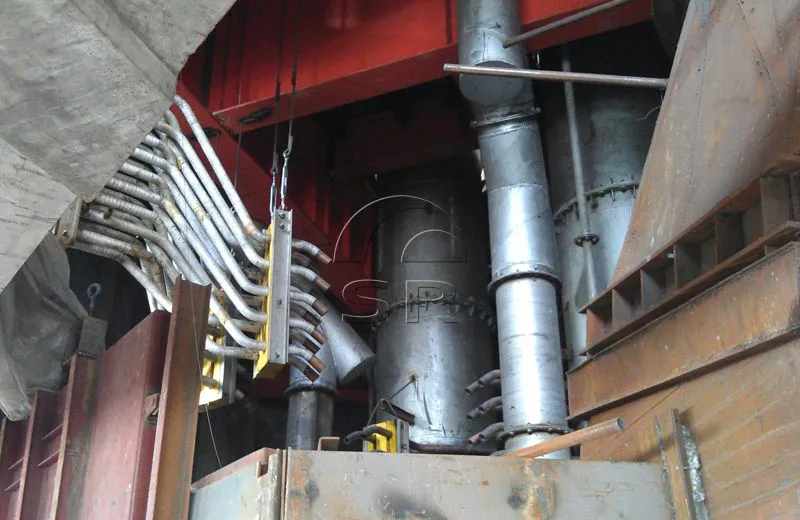

Breve introdução

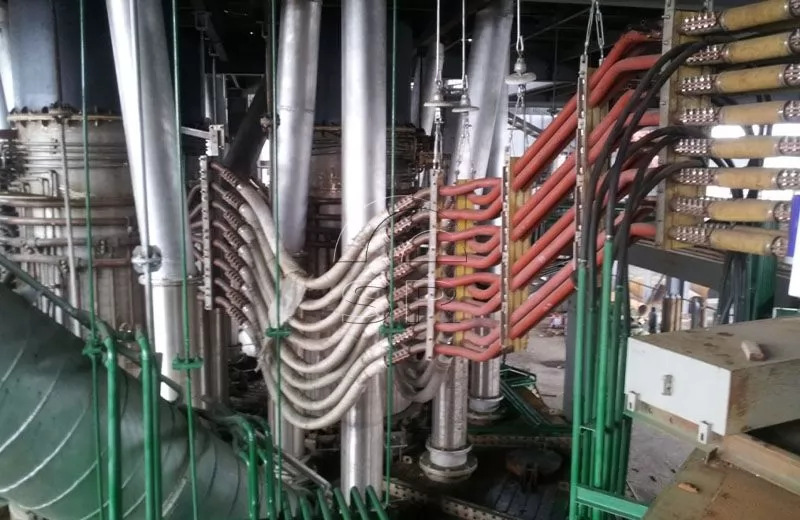

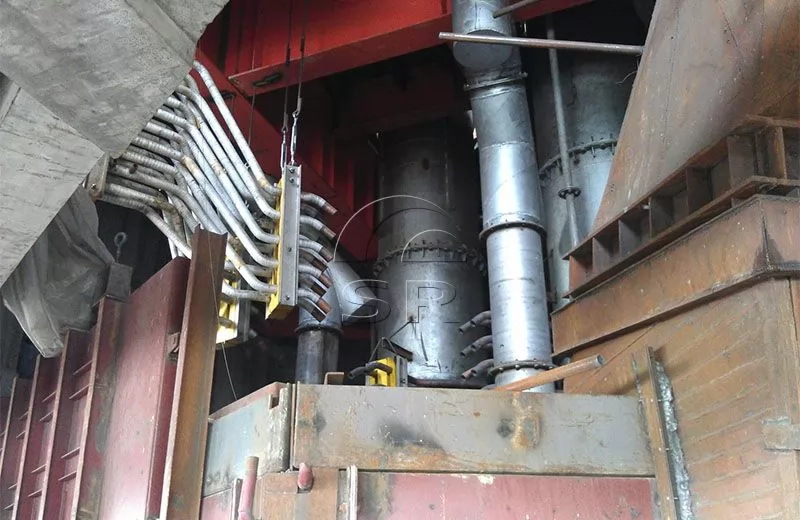

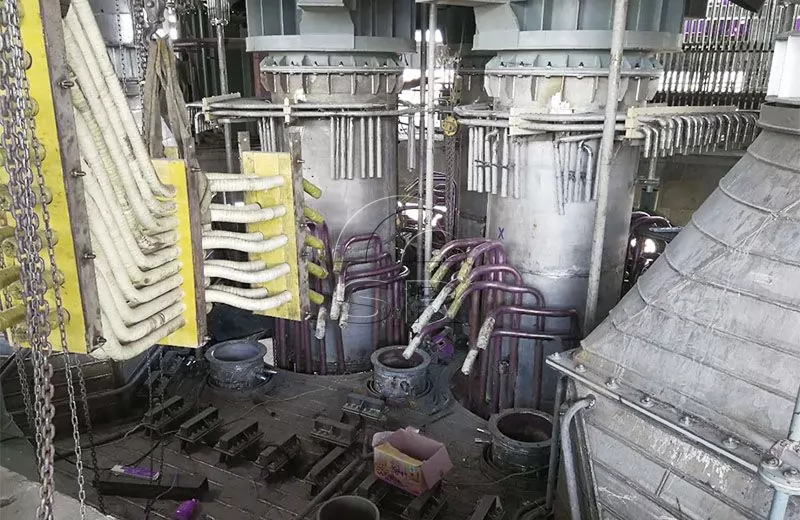

Rede curta (sistemas de barramento), também conhecida como linha de alta corrente, refere-se ao termo geral do fluido transportador do terminal de saída secundário do transformador ao eletrodo (incluindo o eletrodo).
A forte corrente que flui através do condutor da rede curta certamente formará um forte campo magnético ao redor do condutor da rede curta (barramento de cobre), e gerará uma grande perda de potência no condutor da rede curta e nos componentes de aço ao redor do condutor , causando geração de calor.
Breve introdução ao forno elétrico a arco Rede curta de forno a arco submerso

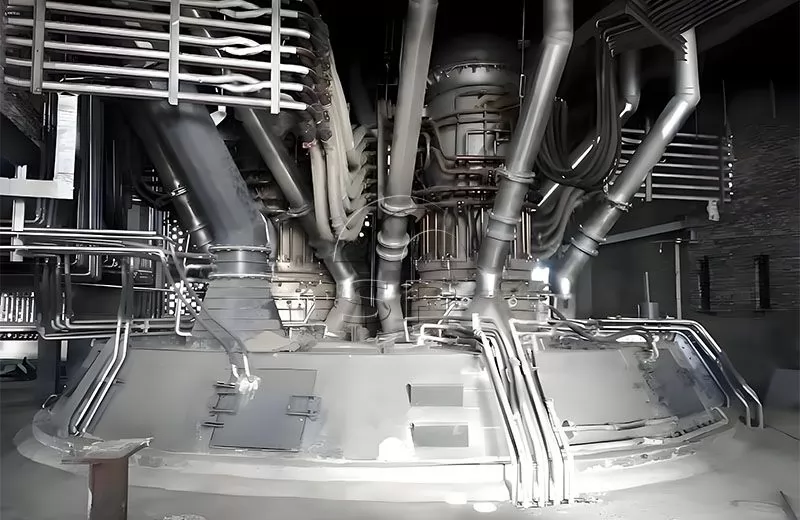

O forno elétrico é um importante equipamento de processo na indústria siderúrgica. Durante a fundição, é necessário transmitir dezenas de milhares de amperes ou mesmo centenas de milhares de amperes de forte corrente para o forno. Essa grande corrente é transmitida pela rede curta.
Rede curta (sistema de barramento), também conhecida como linha de alta corrente, refere-se ao termo geral do fluido transportador do terminal de saída secundário do transformador ao eletrodo (incluindo o eletrodo).
Composição da rede curta
Os componentes da rede curta são divididos nas seguintes partes:
Compensador: conecte a extremidade de baixa tensão do transformador do forno com a parte fixa da rede curta

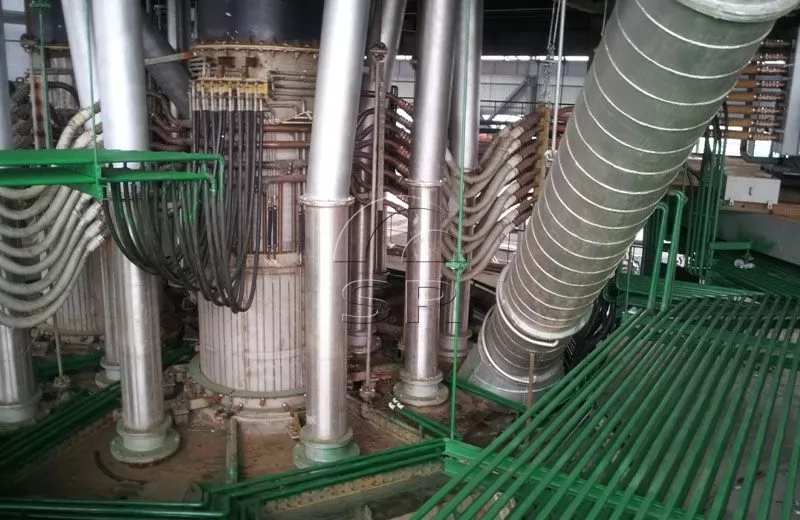

Barramento de ônibus: a parte fixa mais longa da rede curta, que pode ser uma barra retangular de cobre ou um tubo de cobre resfriado a água.
Base de conexão fixa: usado para conectar cabo flexível resfriado a água do barramento à rede curta e transmitir corrente

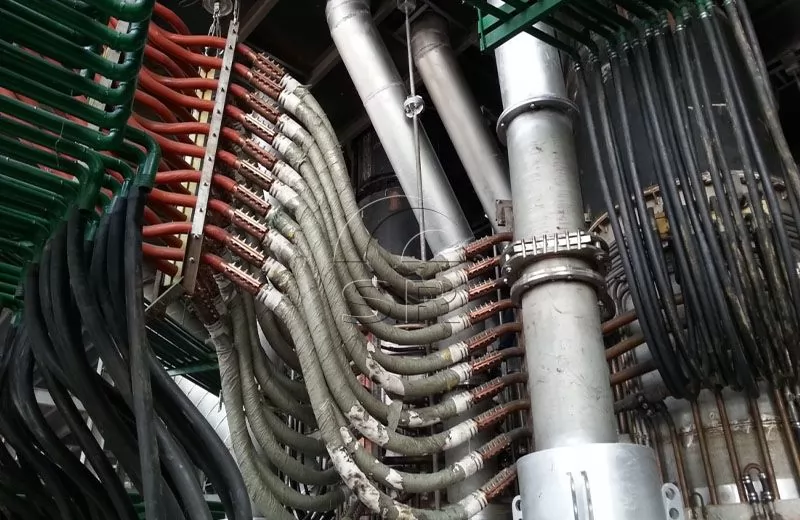

Cabo flexível refrigerado a água: é usado para transferir a corrente da base de conexão fixa para a base de conexão móvel movendo-se com o porta-eletrodo.
Base de conexão móvel: usado para conectar cabo flexível resfriado a água e suporte de eletrodo.
Estrutura condutora e condutora do porta-eletrodo.
Pinça de suporte de eletrodo: Usado para transferir corrente do condutor porta-eletrodo para o eletrodo e evitar que o eletrodo caia.
Eletrodo.
Recursos da rede curta
A Rede Curta do Forno Elétrico possui as seguintes características:
Grande Corrente
A forte corrente que flui através do condutor da rede curta (tubos de barramento de cobre) certamente formará um forte campo magnético ao redor do condutor da rede curta e gerará uma grande perda de potência no condutor da rede curta e nos componentes de aço ao redor do condutor, causando geração de calor.
Comprimento curto
O comprimento de toda a rede curta (barramento de cobre) não deve exceder 20m para grandes fornos. Devido à grande perda da rede curta, seu comprimento, especialmente o comprimento do cabo flexível resfriado a água, deve ser encurtado tanto quanto possível durante o projeto, de modo a minimizar a perda da rede curta.
Estrutura Complexa
Diferentes condutores em redes curtas (tubo de barramento resfriado a água) têm diferentes estruturas, formatos, número de condutores paralelos e modos de disposição. Portanto, durante o projeto do sistema de barramento, a influência do efeito pelicular e do efeito de proximidade deve ser levada em consideração, e a seção do condutor deve ser selecionada de acordo com a densidade de corrente especificada. Entretanto, deve-se prestar atenção à configuração razoável e à transposição ideal dos condutores, de modo a minimizar a indutância efetiva, equilibrar a corrente de cada condutor e tornar os parâmetros de fase o mais próximos possível.
Mau ambiente de trabalho
O condutor de barramento de alta corrente resfriado a água opera em ambientes adversos com alta temperatura e muita poeira condutora.
Vantagens técnicas
A prática provou que os parâmetros elétricos da rede curta desempenham um papel decisivo no funcionamento normal do forno.
A taxa de produção do forno, a vida útil do revestimento do forno, a perda de potência e o fator de potência dependem em grande parte da seleção dos parâmetros elétricos da rede curta.
Um projeto razoável de barramento de alta corrente resfriado a água deve garantir combustão estável do arco no forno, com perda elétrica mínima, alto fator de potência e equilíbrio de potência trifásico. A resistência e a reatância dos barramentos de cobre devem ter valores mínimos razoáveis. A impedância trifásica deve ser equilibrada. O uso de material de estrutura de rede curta deve ser minimizado, especialmente o consumo de metais não ferrosos deve ser minimizado, a manutenção deve ser simples e a operação deve ser confiável.
