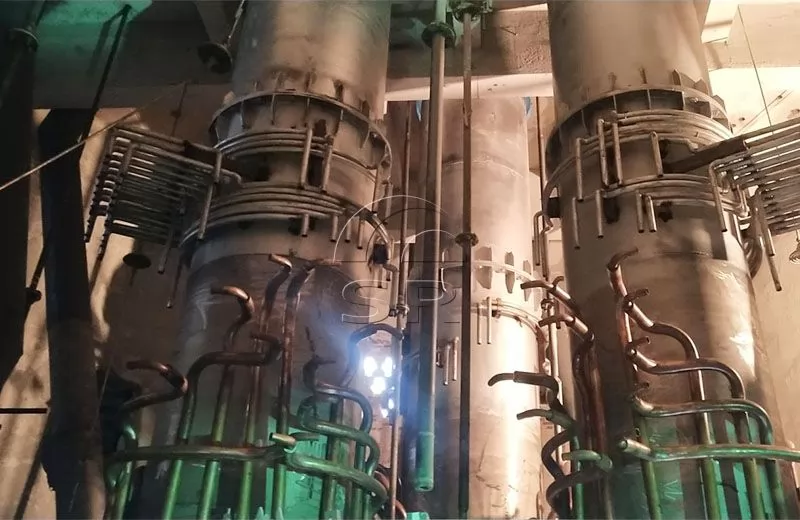

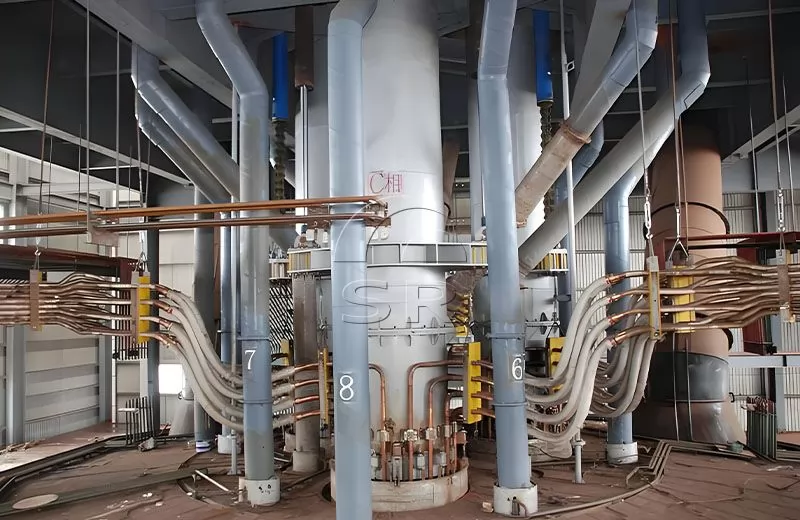

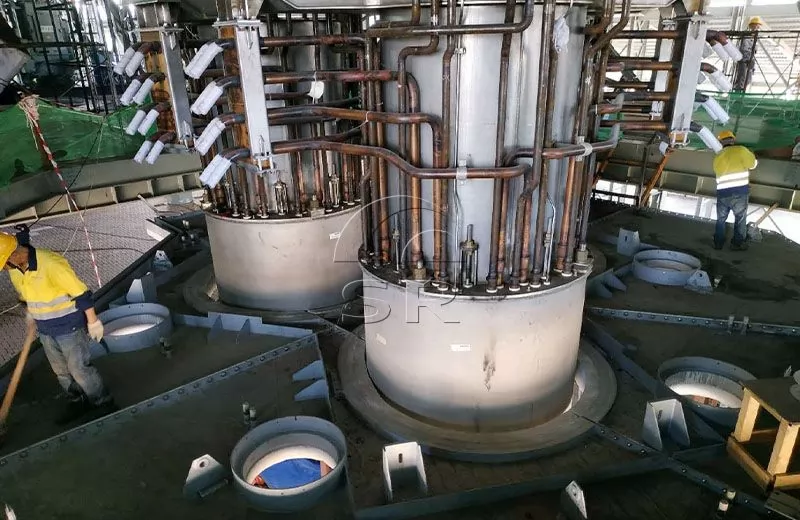

O eletrodo de suporte combinado para forno de arco submerso série inclui: eletrodo de forno de arco submerso de 12,5 MVA, eletrodo de forno de arco submerso de 16,5 MVA, eletrodo de forno de arco submerso de 25,5 MVA, eletrodo de forno de arco submerso de 30,0 MVA, etc.

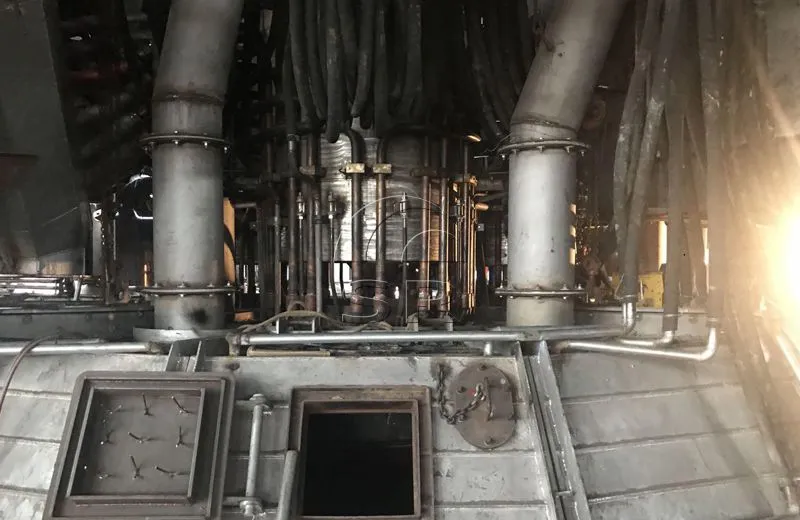

Composição
O porta-eletrodo é uma parte importante do equipamento mecânico do forno elétrico e suas funções incluem os três pontos a seguir:
Transmitir corrente forte para o eletrodo;
Prenda firmemente a bucha de cobre no eletrodo;
Coopere com eletrodos deslizantes e de elevação.
Vantagens
Forte aplicabilidade, aplicável a fornos de arco submerso com diferentes potências e diâmetros de eletrodo.
Comparado com o forno de arco submerso com bucha de cobre como elemento condutor, a resistência de contato é superior a outras formas de resistência de contato devido à compressão da mola e do parafuso entre o elemento condutor e o invólucro do eletrodo, sem arco e transferência de corrente estável.
Devido ao design hermético do elemento condutor, o elemento condutor não é irradiado por alta temperatura, seu aumento de temperatura é muito menor do que o de outros elementos condutores e a condutividade é significativamente melhorada.
À medida que a resistência de contato é reduzida, a condutividade é melhorada e o resfriamento interno da água é adicionado, a eficiência elétrica e o fator de potência são significativamente melhorados, a economia de energia é superior a 5% e a economia de material é de cerca de 20%.
Devido ao projeto de estrutura razoável, a vida útil dos elementos condutores é duplicada. O custo de manutenção diária é bastante reduzido e a taxa de operação do equipamento é significativamente melhorada.
Descrição

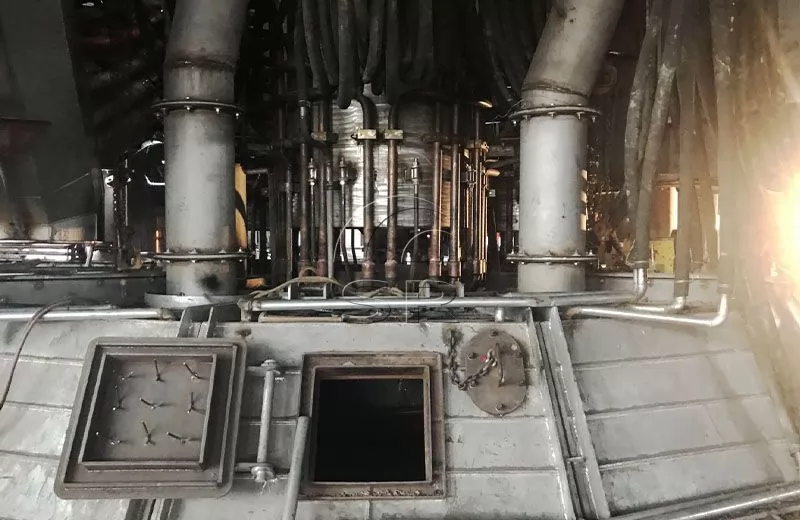

O porta-eletrodo é pendurado acima da boca do forno e todos os componentes estão localizados na zona de alta temperatura, suportando o efeito da radiação da boca do forno e do gás do forno. Além disso, será gerado calor na parte eletrificada e calor será gerado na parte não eletrificada devido à indução de corrente induzida, sendo necessário o resfriamento a água.
A estrutura do suporte deve ser a mais simples possível, com pequenas perdas elétricas, fácil operação, fácil substituição durante a manutenção, alto desempenho mecânico sob altas temperaturas e desempenho de isolamento e isolamento magnético.
O porta-eletrodo pode ser dividido em tipo de suspensão e tipo de braço cruzado de acordo com diferentes estruturas. Mais tipos de suspensão são usados. O tipo de braço cruzado é usado principalmente em fornos com pequena potência e diâmetro de eletrodo. Seu dispositivo é semelhante ao dispositivo de eletrodo do forno elétrico de siderurgia.

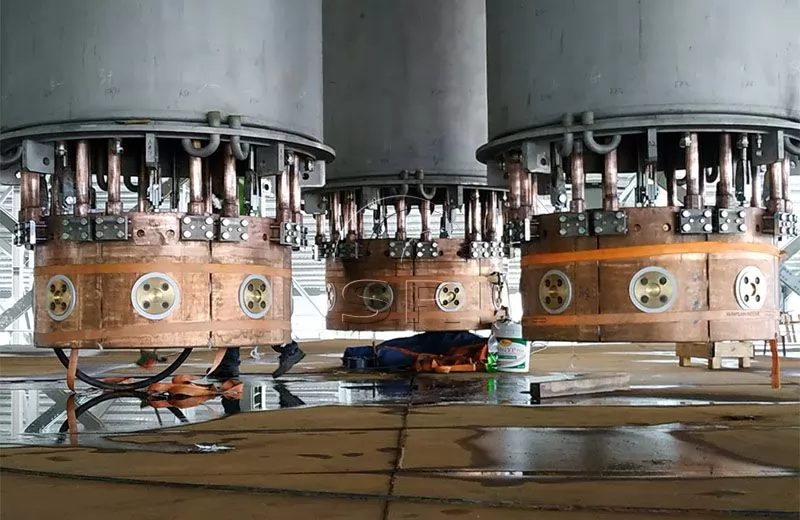

Em um sentido amplo, o porta-eletrodo é composto por anel de fixação do eletrodo, telha de cobre condutora, dispositivo de suspensão, camisa de resfriamento de água, cilindro porta-eletrodo e viga transversal, que na verdade é o sistema porta-eletrodo; Em sentido estrito, apenas a parte do dispositivo que comprime a almofada de cobre contra o eletrodo.
Existem muitos tipos de dispositivos de suporte de eletrodo para comprimir a almofada de cobre contra o eletrodo. Atualmente, existem muitos tipos de dispositivos usados em países estrangeiros, incluindo tipo de mola pneumática, tipo de fole hidráulico, tipo de anel cônico de acionamento de motor a óleo e tipo de membrana de borracha hidráulica.
