O eletrodo de cabo resfriado a água comum é soldado com tubo de cobre e barra de cobre e não está intimamente conectado ao equipamento;
Os condutores são trançados com fios de cobre nus, com grande raio de curvatura;
Mangueira de borracha comum é utilizada para manga protetora externa, com baixa resistência à pressão;
A bucha e o eletrodo são fixados por uma braçadeira comum, com fraca propriedade de vedação e fácil vazamento de água.

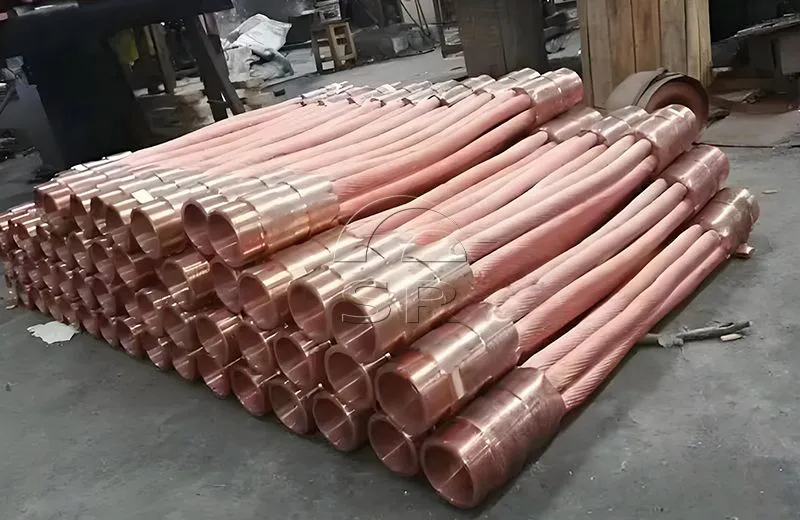

Introdução ao cabo para resfriamento de água
1) O eletrodo de cabo resfriado a água comum é soldado com tubo de cobre e barra de cobre e não está intimamente conectado ao equipamento; Os condutores são trançados com fios de cobre nus, com grande raio de curvatura; Mangueira de borracha comum é utilizada para manga protetora externa, com baixa resistência à pressão; A bucha e o eletrodo são fixados por uma braçadeira comum, com fraca propriedade de vedação e fácil vazamento de água.

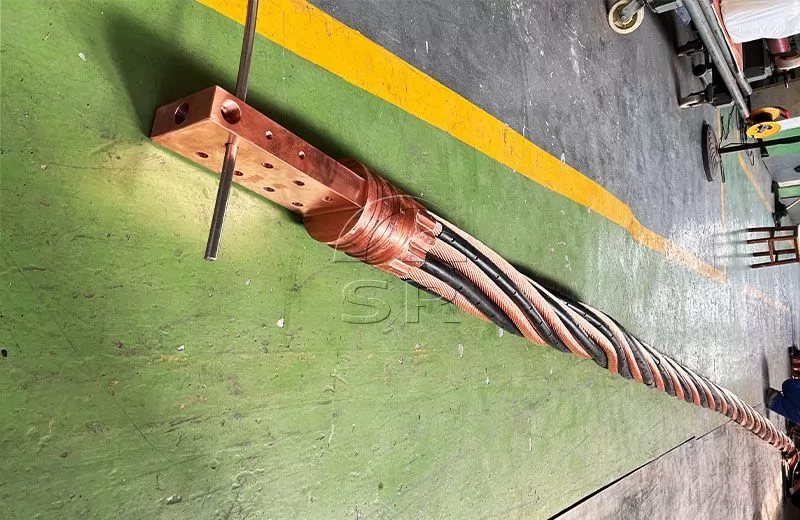

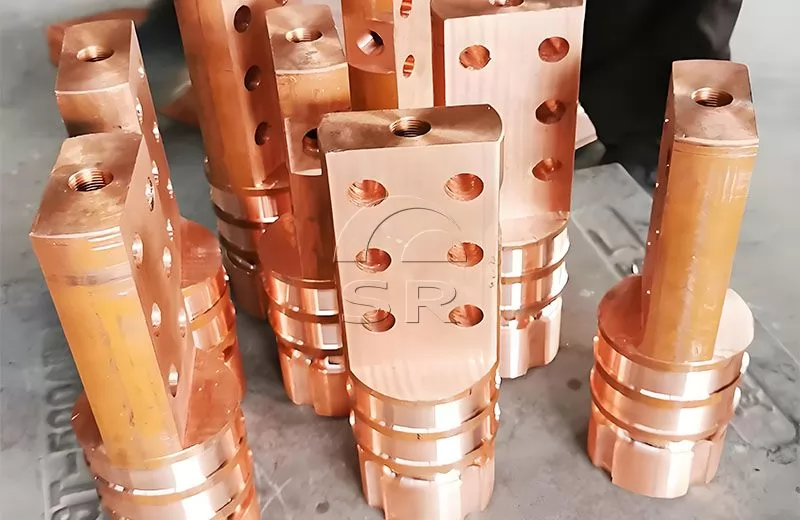

2) O eletrodo de cabo resfriado a água de alta qualidade é feito de barra de cobre sólido por torneamento e fresamento, e a superfície é passivada ou estanhada; Os fios são confeccionados com fios esmaltados tecidos por bobinadeira de controle numérico, com alta flexibilidade e pequeno raio de curvatura; O tubo do revestimento externo adota o tubo de borracha sintética com camada intermediária reforçada, com resistência a alta pressão. A bucha e o eletrodo devem ser fixados por extrusão a frio com braçadeira de cobre ou braçadeira de aço inoxidável em equipamentos profissionais, com boa propriedade de vedação e sem vazamento de água.
Requisitos de desempenho para cabos resfriados a água
Tensão de ruptura do revestimento externo do tubo de borracha de água -cabo resfriado V ≥ 2300V.
Resistência à pressão da água de trabalho do tubo de borracha da bainha externa do cabo resfriado a água P ≥ 0,6Mpa.
Não há vazamento de água de resfriamento na interface da mangueira da bainha externa e do eletrodo.
O cabo macio e o eletrodo devem ser fixados com água fria extrusão em equipamento especial.
A tensão de teste de área seccional nominal de 200mm2 é 15KN. Com base nisso, o valor da tensão de teste deve ser aumentado em 5KN para cada aumento de 100 mm2 de área seccional nominal do cabo resfriado a água.
A temperatura máxima da superfície do cabo resfriado a água. o cabo resfriado (incluindo conexão) não deve ser superior a 40 ℃.
Tipos e características de cabos resfriados a água

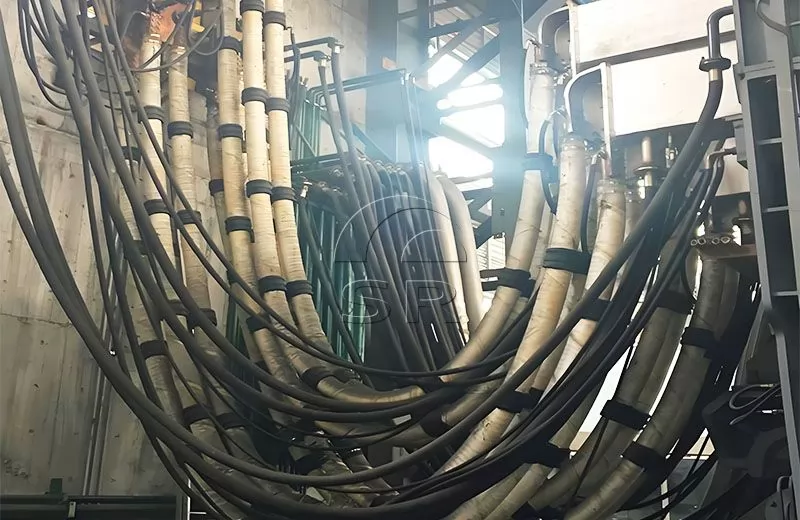

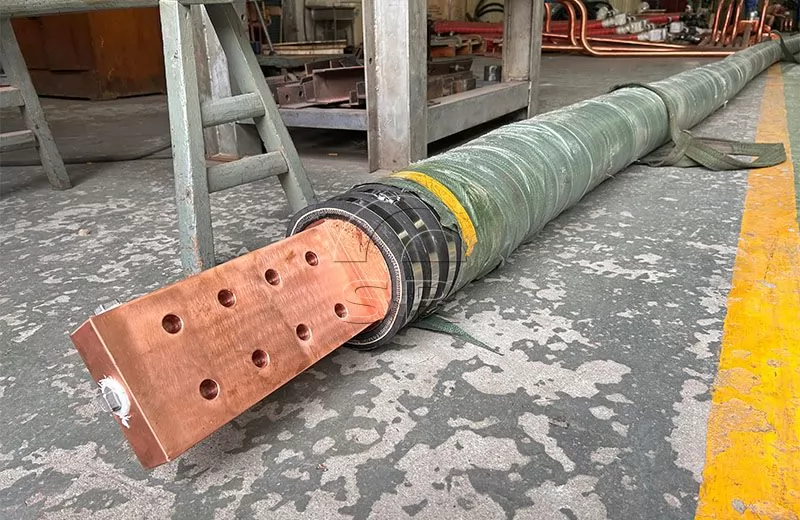

Cabo resfriado a água para forno elétrico a arco: a superfície do eletrodo é estanhada, resistente à corrosão e com boa condutividade. A extremidade é fornecida com um anel de elevação, conveniente para instalação no local. O tubo de borracha e o eletrodo são fixados com duas braçadeiras de aço inoxidável, seguras e confiáveis. A capa protetora externa é feita de tubo de borracha de alta qualidade, flexível e com bom desempenho de flexão. O condutor flexível é feito de fio esmaltado de alta resistência, resistente à corrosão, sem efeito de pele superficial.

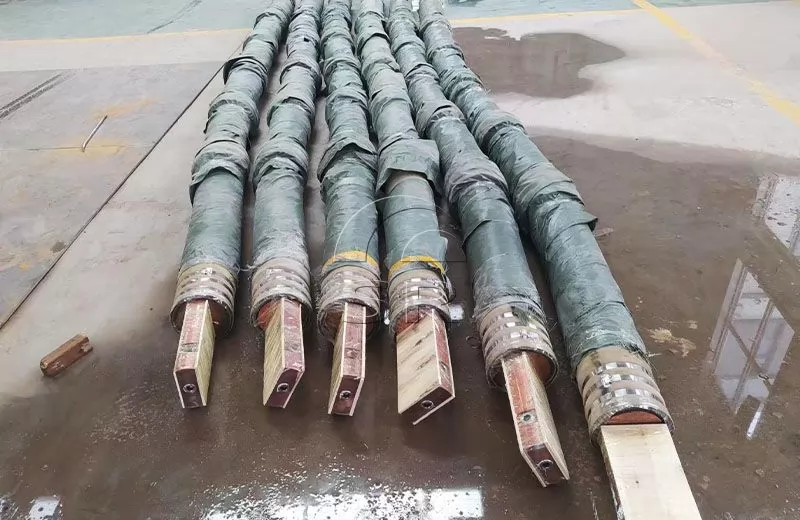

Cabo resfriado a água para forno a arco submerso: o eletrodo é processado com uma barra de cobre inteira; O condutor flexível é feito de fio esmaltado e não apresenta ferrugem verde no uso prolongado; O tubo de borracha com bainha externa é resistente à alta pressão da água de trabalho e não quebra; O caminho da água de resfriamento é suave e o efeito de resfriamento é bom; O tubo de borracha com bainha externa possui alta tensão de resistência à perfuração, grande transmissão de corrente, segurança e confiabilidade; Várias especificações e modelos para usuários.

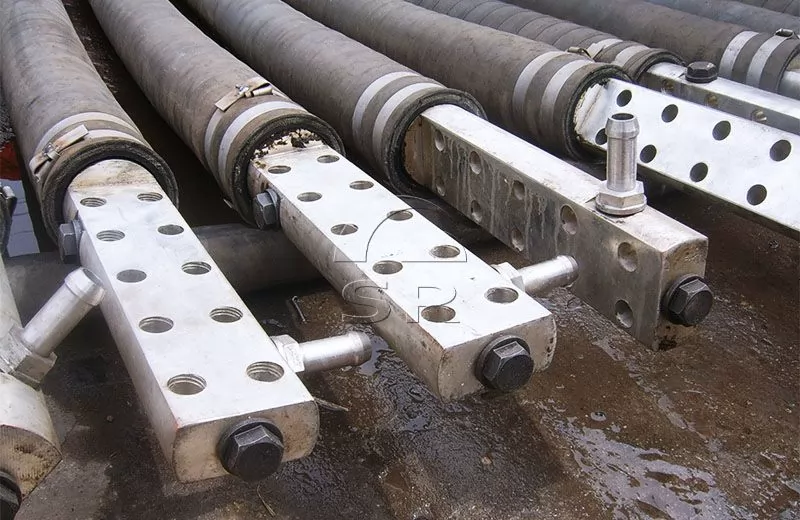

Cabos de alimentação resfriados a água para fornos de eletroescória: o eletrodo possui uma variedade de estruturas (tipo flange plano, tipo boca de sino, tipo eletrodo rotativo), e as posições de entrada e saída têm três tipos (no lado do eletrodo; no plano do flange; no face final do eletrodo); O condutor flexível é feito de fio esmaltado e não apresenta ferrugem verde no uso prolongado; O tubo de borracha com bainha externa é resistente à alta pressão da água de trabalho e não quebra; O caminho da água de resfriamento é suave e o efeito de resfriamento é bom; O tubo de borracha com bainha externa possui alta tensão de resistência à perfuração, grande transmissão de corrente, segurança e confiabilidade; Várias especificações e modelos para usuários.

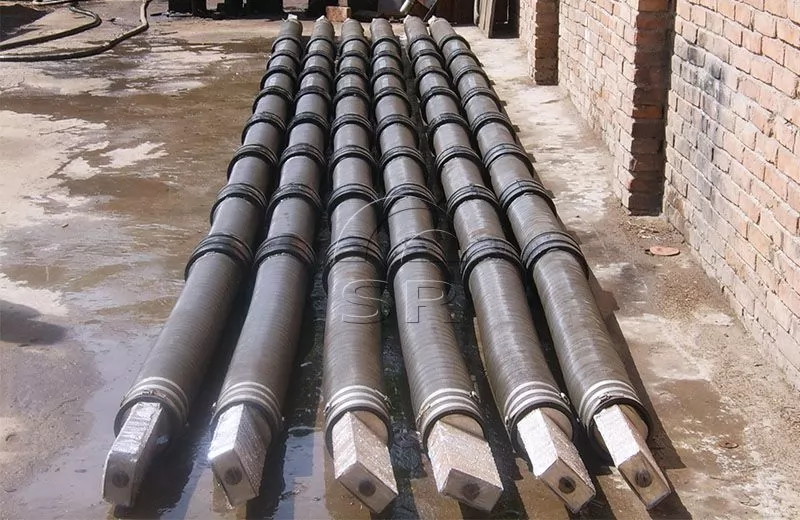

Cabo refrigerado a água do forno de arco submerso: o material do eletrodo é cobre vermelho T2, a estrutura do eletrodo pode ser feita de acordo com as necessidades do usuário e a superfície é estanhada; A posição de entrada e saída de água pode ser determinada de acordo com a posição de instalação do equipamento do usuário. O tubo de borracha da bainha externa está sujeito a tratamento de proteção contra incêndio em alta temperatura, que é adequado para o ambiente de trabalho de forno de arco submerso e seguro e confiável na transmissão de grandes correntes.
Cabo resfriado a água do forno a vácuo: uma extremidade do eletrodo do cabo é do tipo contraporca de boca de chifre, conectada ao anel de indução no forno a vácuo, e a outra extremidade da estrutura do eletrodo é do tipo flange plana, conectada com o capacitor. O tubo de borracha da bainha externa do cabo possui um anel de vedação cônico, de forma a garantir a vedação com a carcaça do forno a vácuo. O cabo resfriado a água dentro do forno a vácuo possui um tratamento de proteção contra altas temperaturas na bainha externa. A água de resfriamento do cabo resfriado a água entra diretamente no anel de indução no forno a vácuo para resfriamento circulante. É amplamente utilizado no forno de sinterização a vácuo de materiais magnéticos NdFeB e pode substituir os cabos importados.

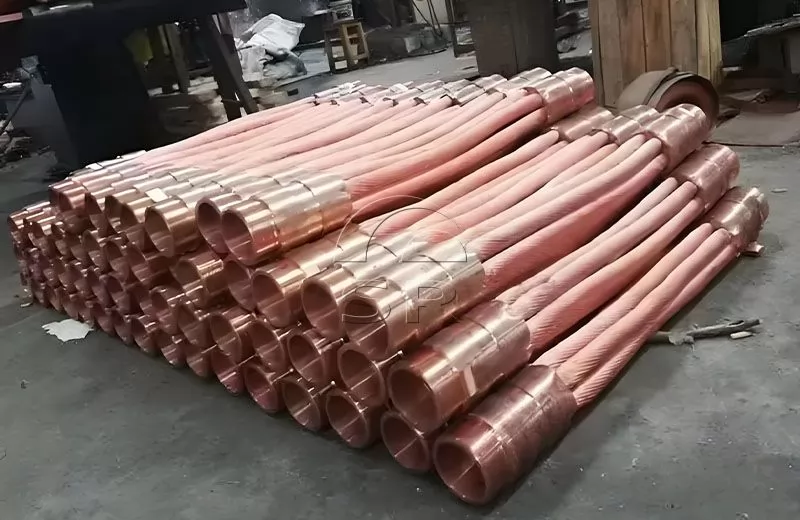

Cabo resfriado a água do forno de frequência intermediária: o condutor macio adota fio esmaltado, ao transmitir corrente de frequência intermediária, não tem efeito de pele na superfície, alta eficiência de transmissão de energia, baixa geração de calor e o tubo de borracha da bainha externa não é fácil de envelhecer ; O fio esmaltado fica amolecido e a tensão na parte de conexão com o eletrodo é pequena. Quando o forno é inclinado e invertido repetidamente, a parte de conexão entre o eletrodo do cabo resfriado a água e o condutor flexível não será quebrada.
