Compensador refrigerado a água para equipamento de compensação de fundição de forno de arco submerso de corrente pesada

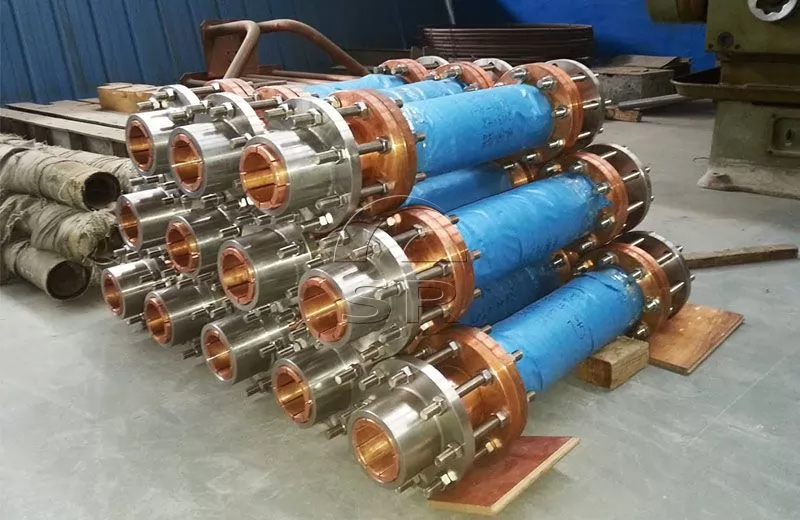

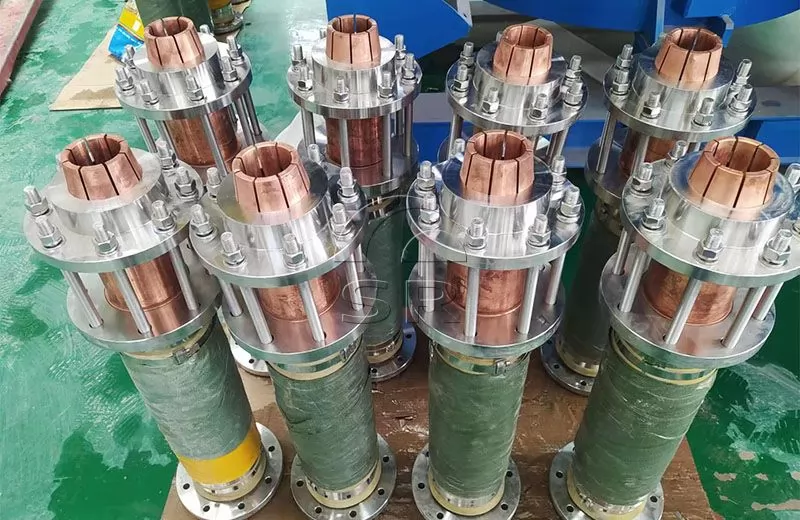

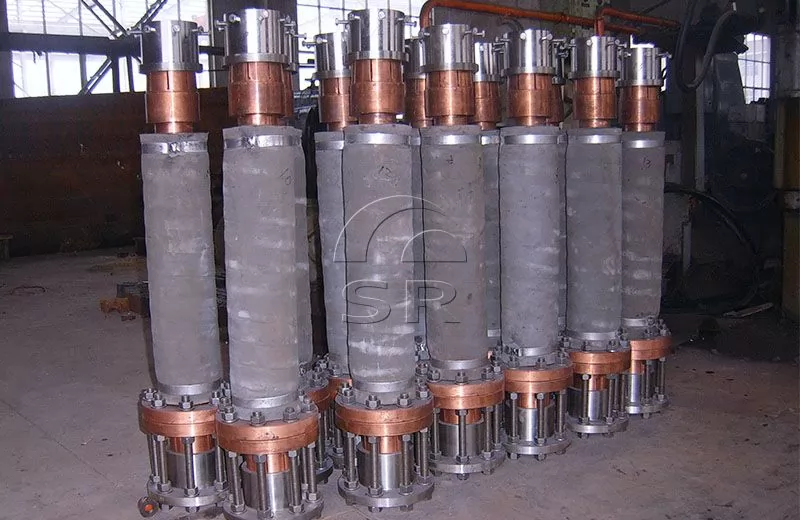

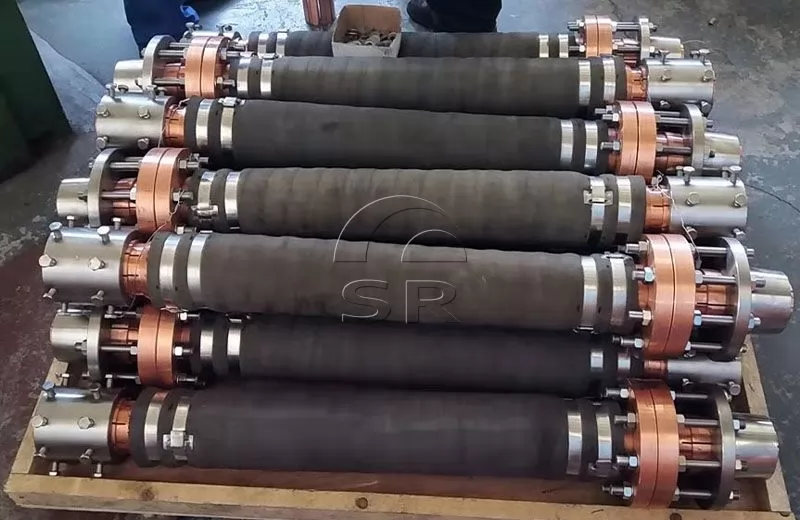

O compensador resfriado a água do forno a arco submerso é um dispositivo de tubulação composto por tubos internos e externos, tubos de água, indicadores de alongamento e suportes fixos.
É usado principalmente para conectar o tubo de cobre de saída secundária do transformador do forno elétrico com o tubo de cobre de rede curta, que pode compensar o erro de instalação, expansão térmica e contração a frio e absorver a vibração causada pela força eletromagnética da rede curta.
Introdução ao compensador refrigerado a água
Compensador refrigerado a água para equipamento de compensação de fundição de forno de arco submerso de corrente pesada
O compensador resfriado a água do forno a arco submerso é um dispositivo de tubulação composto por tubos internos e externos, tubos de água, indicadores de alongamento e suportes fixos.
É usado principalmente para conectar o tubo de cobre de saída secundária do transformador do forno elétrico com o tubo de cobre de rede curta, que pode compensar o erro de instalação, expansão térmica e contração a frio e absorver a vibração causada pela força eletromagnética da rede curta.
Este equipamento não é adequado apenas para fornos elétricos a arco, mas também para fornos a arco submerso.
Composição do equipamento
Área seccional condutora: 300-3200mm2

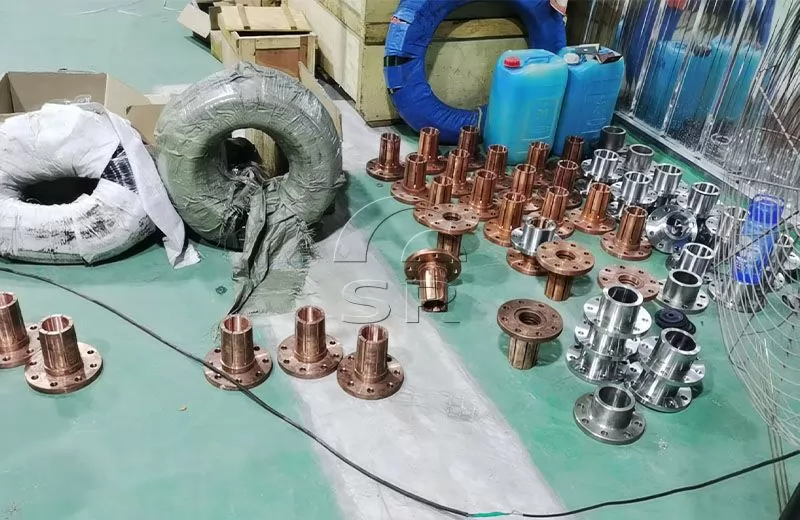

Modo de conexão em ambas as extremidades: bucha cônica de porca e bucha de conexão
A compensação natural consiste em absorver a deformação térmica da tubulação usando a elasticidade da curvatura natural da própria tubulação.
A elasticidade da tubulação refere-se à capacidade da tubulação de se recuperar ao estado original após a deformação elástica ocorrer sob o efeito da tensão, a geometria mudar e a tensão desaparecer. A prática provou que quando o ângulo de curvatura é superior a 30°, pode ser usado como compensação natural.
Quando o ângulo de curvatura é inferior a 30°, não pode ser usado como compensação natural. O comprimento da tubulação de compensação natural é geralmente de 15 ~ 25 m, e a tensão de flexão não deve exceder 80 MPa.
Se a compensação natural não puder ser alcançada, um compensador deverá ser adicionado à tubulação para compensar a deformação térmica da tubulação.
O compensador é um componente instalado no tubo para absorver a expansão térmica e a contração a frio e outros deslocamentos do tubo. Os compensadores comuns incluem compensador quadrado, compensador de fole, compensador de manga e compensador esférico.
O compensador resfriado a água desempenha um papel importante na aplicação real do forno a arco e do forno a arco submerso. Através de sua função de compensação eficaz, a operação estável da tubulação sob alta temperatura e alta pressão pode ser garantida, e a falha da tubulação e o custo de manutenção causados pela mudança de temperatura podem ser reduzidos.
Ao mesmo tempo, o compensador refrigerado a água pode reduzir o ruído de vibração da tubulação e melhorar o ambiente de trabalho.
