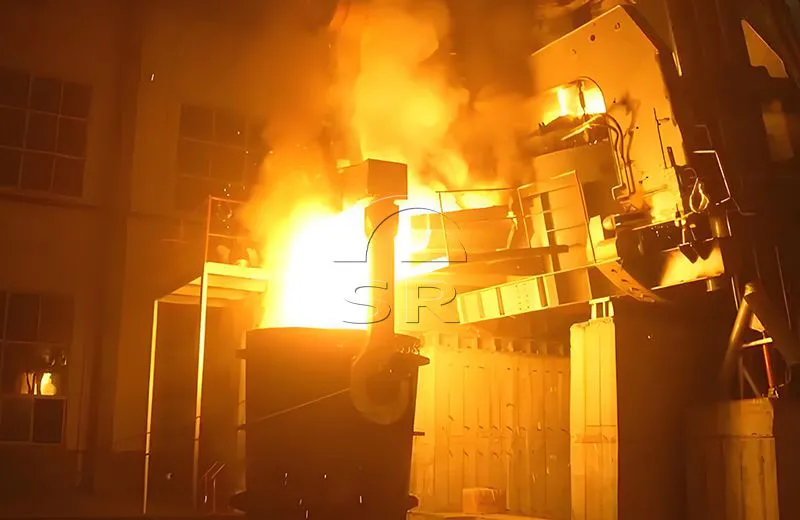

Introdução ao forno elétrico a arco CA de 30 toneladas
A fabricação de aço com forno elétrico a arco CA de 30 toneladas é usada para derreter sucata para produzir aço.
A energia elétrica é usada para derreter sucata de aço. Um arco se forma entre o material carregado e o eletrodo.
Rosqueamento inferior excêntrico (EBT), Transformador elétrico de 25.000 KVA.
A tampa do forno EAF adota uma tampa de forno tubular refrigerada a água do tipo estrutura.

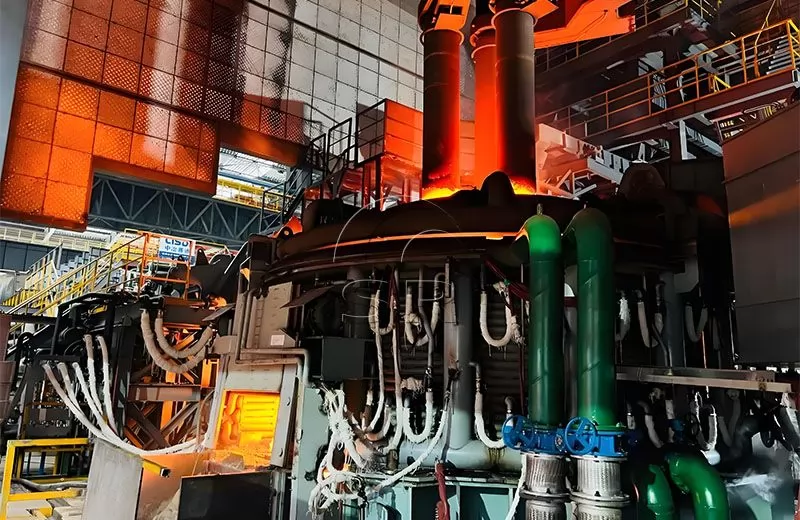

Introdução ao forno elétrico a arco CA de 30 toneladas
O forno elétrico a arco CA de 30 toneladas é usado para derreter sucata de aço para produzir aço. A energia elétrica é usada para derreter sucata de aço.
Um arco se forma entre o material carregado e o eletrodo.
O calor gerado pelo arco derrete a sucata.
O forno elétrico a arco consiste em três partes (corpo inferior do forno, corpo superior do forno e teto do forno) e pode ser inclinado hidraulicamente.
O vaso inferior, o vaso superior e o interior superior são revestidos com material refratário.
A parte externa e superior da embarcação geralmente consistem em uma estrutura de aço resfriada a água.
Aplicação principal do forno elétrico a arco CA de 30 toneladas
Usado para fundir aço comum
aço carbono de alta qualidade
vários aços-liga e aço inoxidável

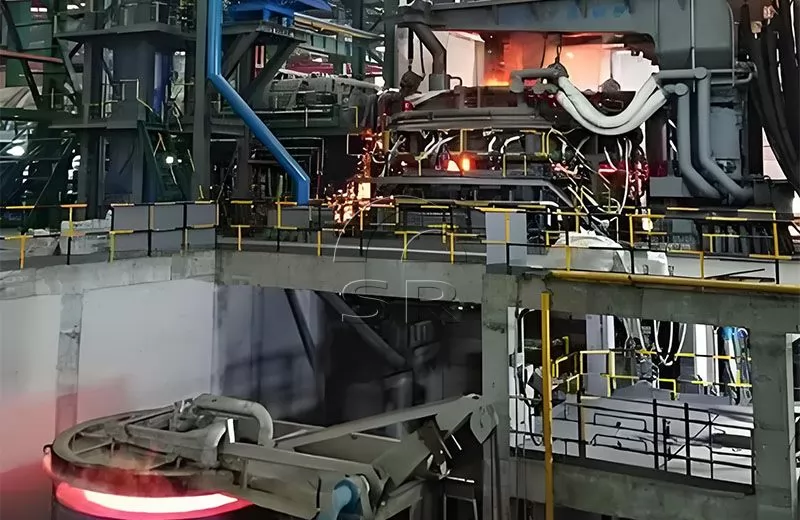

Características do equipamento de forno elétrico a arco CA de 30 toneladas
1. A estrutura geral do forno de aço a arco elétrico CA de 30 toneladas adota uma grande estrutura de plataforma com um layout elevado, uma tampa do forno que pode ser girada para carregar a parte superior e uma carcaça removível do forno; A batida EBT e a bica de batida são duas maneiras de bater.
2. A cesta de sucata de aço é usada para carregar;
3. Braço transversal condutor composto de cobre-aço e cabo refrigerado a água de seção grande;
4. A carcaça superior do forno elétrico adota uma parede tubular do forno resfriada a água;
5. A tampa do forno adota uma tampa de forno tubular refrigerada a água do tipo estrutura;
6. A estrutura do forno adota uma plataforma basculante integral;
7. Rosqueamento excêntrico de fundo (EBT) + rosqueamento de bico; O aço é extraído do carro de batida;
8. Pote de escória para aproveitamento;
9. Controle de computador e PLC, o regulador de eletrodo adota tecnologia de ajuste de impedância constante);
10. Remoção de poeira do capô móvel;
11. A tecnologia de sopro de pistola de oxigênio de carbono para porta de forno autoconsumível é adotada para encurtar o ciclo de fundição e reduzir o consumo de energia.

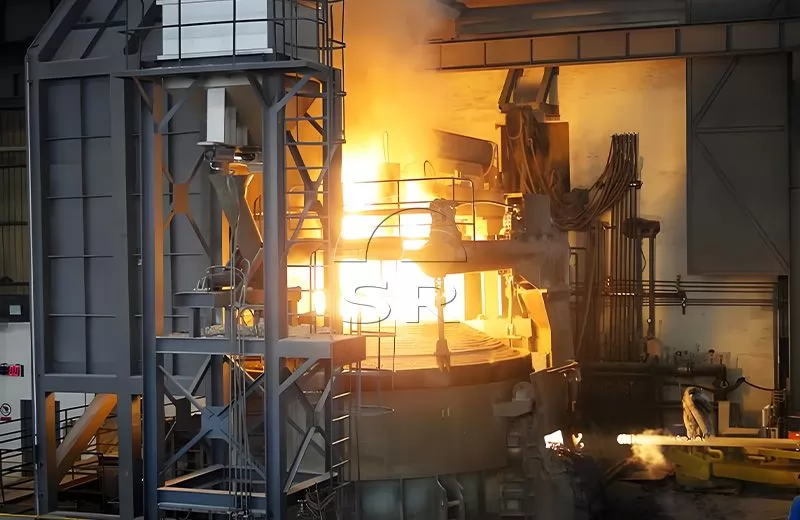

Composição do equipamento de forno elétrico a arco CA de 30 toneladas
O forno elétrico a arco CA consiste em corpo do forno, cabo refrigerado a água de seção grande, mecanismo de inclinação do forno, mecanismo de levantamento de eletrodo, mecanismo de levantamento e rotação da tampa do forno, sistema de resfriamento de água, sistema hidráulico, sistema de alta tensão, transformador de forno elétrico, baixo sistema de controle automático de sistema de tensão, etc.
Vantagens técnicas do EAF Sanrui
Baixo consumo de energia e redução de custos
O sistema de alta corrente do forno de aço a arco elétrico usa cobre puro como meio condutor e toda a resistência do circuito é pequena. Levando em consideração o efeito pelicular quando a corrente passa pelos condutores, o braço cruzado adota uma estrutura de placa composta de cobre-aço em forma de caixa, que pode efetivamente reduzir a resistência e a geração de calor. O layout razoável do sistema de alta corrente reduz várias impedâncias de corrente.
A operação do equipamento EAF é mais estável e a fundição é mais segura
Todo o acionamento hidráulico é equipado com um acumulador, que estabiliza a pressão do sistema hidráulico e faz com que o equipamento de siderurgia do forno elétrico a arco funcione de forma mais estável. Ao mesmo tempo, em emergências como falta de energia, o equipamento pode continuar a realizar operações inacabadas, o que melhora a segurança da fundição.
Consumo de eletrodo reduzido
O sistema anti-quebra do eletrodo pode efetivamente reduzir a chance de quebra do eletrodo durante o processo de fundição. Em particular, evitar a quebra do eletrodo durante o processo de fusão da sucata equivale a economizar um forno inteiro de aço fundido e reduzir as perdas econômicas.
O equipamento é simples de operar e fácil de usar
O controle de automação elétrica adota interface homem-máquina, que simula a forma real fabricação de aço em forno elétrico a arco corpo do forno e é fácil de operar. A dosagem, o carregamento, a fundição e a batida podem ser operados no computador.
Alta eficiência de partida de arco
Usando um novo tipo de sistema de ajuste de eletrodo, o controle de elevação do eletrodo do forno elétrico a arco quebra a tecnologia anterior de controle de retorno de sinal único e adota coleta de múltiplos sinais e tecnologia de comparação de sinal PLC para aumentar a velocidade inicial do arco do eletrodo e evitar efeitos de longo prazo no forno de aço a arco elétrico durante o processo de partida do arco. Sistema de rede elétrica de nível superior.

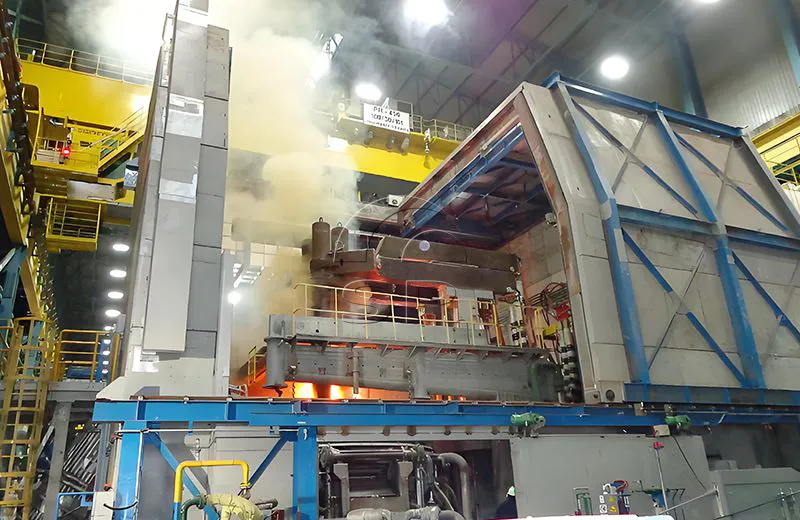

Diversificação de Sistemas de Remoção de Pó
Os sistemas de remoção de poeira com os quais estamos equipados são diversificados e podem ser equipados com diferentes formas de equipamentos de remoção de poeira de acordo com os requisitos de proteção ambiental de diferentes países.
Parâmetro principal do equipamento do forno elétrico a arco CA de 30 toneladas
| SN | Nome | Unidade | Contenteeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee | Observação |
| 1.1 | Fabricação de aço em forno elétrico a arco capacidade | |||
| Nominal capacidade | t | 30 | ||
| Produção média de aço | t | 35 | (UMço retido ~ fundição total de sucata de aço de 5t) | |
| 1.2 | Método de saída de aço | EBT | ||
| 1.3 | Dispositivo de corpo de forno | |||
| Diâmetro interno da carcaça do forno | milímetros | ~Ф4300 | ||
| Diâmetro da piscina fundida | milímetros | ~Ф3400 | ||
| Espessura do material refratário no fundo do forno | milímetros | ~600 | ||
| Diâmetro de saída de aço EBT | milímetros | F120 | ||
| Método de substituição da carcaça do forno | Os corpos superior e inferior do forno podem ser suspensos separadamente - base móvel do forno | |||
| 1.4 | Cobertura do forno | |||
| UMltura máxima de elevação da tampa do forno | milímetros | ~500 | ||
| Diâmetro do círculo central do eletrodo | milímetros | ~Ф1000 | ||
| Cobertura do forno lifting time | S | 25 | ||
| Ângulo de abertura da tampa do forno | (°) | ~66 | ||
| Velocidade de abertura | (°)/S | ≤3,5 | ||
| Método de controle de transmissão | PLC-Hidráulico | |||
| Método de resfriamento de água da tampa do forno | Resfriamento de água em tubo | |||
| 1,5 | Transformador de forno elétrico | |||
| Capacidade nominal | kVUM | 25.000 | Sobrecarga até 20% | |
| Tensão primária | kV | 35 | ||
| Tensão secundária | V | 436-224 | Um total de 13 níveis (provisório) | |
| Corrente nominal secundária | UM | 41240 | ||
| Método de regulação de tensão | Regulação de pressão elétrica em carga | |||
| Método de linha de entrada e saída | De cima para dentro, selado por dentro, de lado para fora |
Escopo do fornecimento de forno elétrico a arco CA de 30 toneladas
Corpo do forno: casco do forno, mecanismo da porta do forno, mecanismo de bico de batida
Telhado do forno: telhado tubular refrigerado a água, telhado central refratário (este é um desenho produzido pelo vendedor, feito pelo comprador)
Mecanismo de elevação e rotação da tampa do forno: mecanismo de elevação da tampa do forno (cilindro, corrente, engrenagem, etc.), (estrutura Γ), mecanismo rotativo, mecanismo de travamento rotativo
Mecanismo de inclinação: estrutura em forma de arco, base, cilindro hidráulico inclinável
Braço cruzado do eletrodo e mecanismo de elevação: braço de suporte do eletrodo, dispositivo de fixação do eletrodo, mecanismo de elevação
Rede curta: suporte de aço inoxidável, compensador, cabo resfriado a água, suporte de aço inoxidável, tubo de cobre condutor resfriado a água
Sistema de água de resfriamento: distribuidor de entrada de água, tanque de retorno de água, manômetro, termômetro, válvula
Sistema hidráulico: motor, bomba, filtro, tanque, válvula de controle, acumulador
Sistema de alimentação de alta tensão: interruptor de isolamento, transformador de tensão, disjuntor a vácuo, transformador de corrente, pára-raios, etc.
Transformador de forno elétrico
Sistema elétrico de baixa tensão
Gabinete de energia de baixa tensão, gabinete PLC, console operacional principal, console operacional frontal do forno, caixa operacional hidráulica, sensor de controle, interruptor de limite, etc.
Sistema de controle de automação: Siemens PLC

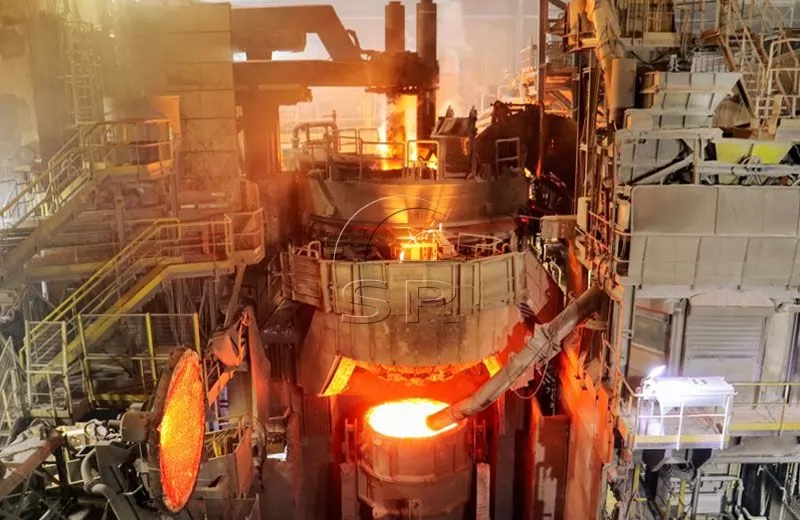

Processo de fabricação de aço em forno elétrico a arco
01
O processo básico de fabricação de aço em forno elétrico a arco inclui remoção de escória, carregamento de metal, fornecimento de energia, fusão, oxidação, refino de redução e vazamento. Dependendo das características do tipo de aço a ser fundido, existem diferentes métodos de operação. O processo de fundição consiste principalmente em três fases: fusão, oxidação e redução.
02
Com o desenvolvimento contínuo da tecnologia, o processo de fabricação de aço em fornos elétricos a arco também passou por grandes mudanças. Durante o período de fusão, energia auxiliar é utilizada para acelerar a fusão, como injeção de óleo-oxigênio, gás natural-oxigênio ou carvão pulverizado-oxigênio. O tempo de fusão de cada forno é reduzido em 15 ~ 20 minutos, o consumo de energia pode ser reduzido em 50 ~ 60 kWh/t;
03
Durante o período de oxidação, medidas como desfosforização precoce, uso intensivo de oxigênio, pulverização de pó para criar escória de espuma e rápido aumento de temperatura podem reduzir a quantidade de descarbonetação oxidativa de 0,3% em processos tradicionais para 0,1% a 0,15%, encurtando assim a oxidação período em 50%. acima.
04
No período de redução, a desoxidação por difusão no processo tradicional é substituída principalmente pela desoxidação por precipitação, e a desoxidação por difusão é complementada. É necessário produzir escória branca ou escória de carboneto. Cada fundição em forno leva de 3 a 4 horas e o consumo de energia chega a 600 a 700 kWh/t. Não só o efeito de refino esperado pode ser alcançado, mas a qualidade do aço é garantida e o tempo de redução pode ser reduzido em mais de 60%.
05
Ao melhorar a qualidade do aço fundido, a melhoria do processo também aumentou a produtividade em cerca de 20%, reduziu o consumo de energia em 10% a 15% e reduziu o consumo de eletrodos em cerca de 8%, alcançando benefícios econômicos consideráveis.
Otimização da tecnologia do forno elétrico a arco Sanrui
Depois de otimizar o forno elétrico a arco fabricação de aço tecnologia, Sanrui alcançou o melhor equilíbrio entre matérias-primas, pré-aquecimento de sucata, conservação de energia e proteção ambiental, controle do processo de fundição, controle de automação, ciclo de fundição e capacidade de produção. O forno elétrico a arco insere energia elétrica na produção de aço do forno elétrico a arco por meio de eletrodos de grafite e usa o arco entre a extremidade do eletrodo e a carga como fonte de calor para a fabricação de aço.
O forno elétrico a arco utiliza energia elétrica como fonte de calor e pode ajustar a atmosfera do forno, o que é extremamente benéfico para fundir tipos de aço que contêm elementos mais facilmente oxidáveis. Utilize gás de combustão de alta temperatura de fornos elétricos para pré-aquecer matérias-primas por meio de tecnologia e equipamentos para alcançar alta eficiência, economia de energia, proteção ambiental e alto rendimento.
Com a melhoria dos equipamentos dos fornos elétricos a arco e da tecnologia de fundição, e o desenvolvimento da indústria de energia elétrica, o custo do aço dos fornos elétricos continua a diminuir. Hoje em dia, os fornos elétricos não são usados apenas para produzir ligas de aço, mas também para produzir pelotas comuns de aço carbono e concentrado de minério de ferro.
Serviços prestados pela Sanrui
1. Sanrui pode fornecer layout de fundação e desenhos de layout conforme um fabricante de forno elétrico a arco AC
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina, fornecendo um serviço pós-venda confiável.
3. A Sanrui oferece treinamento ao pessoal de operação e manutenção, e o equipamento de fundição é fácil de operar e manter.
4. Competitivo custo do forno elétrico a arco & preço e excelente qualidade
5. Baixo investimento, alta eficiência de produção e alta taxa de retorno
6. Equipamento de fundição tem desempenho estável e produção segura
7. O forno elétrico a arco para siderurgia pode ser personalizado de acordo com diferentes necessidades
8. A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
9. Ecologicamente correto, baixo consumo de energia
Como fabricante de fornos elétricos a arco CA com vasta experiência em projeto, fabricação, instalação, depuração e comissionamento de equipamentos de processo de produção de aço, a Sanrui fornece consultoria de engenharia, P&D, projeto, fornecimento de equipamentos, integração de sistemas e compilação de software, construção, instalação, depuração, gerenciamento de projetos , serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos os detalhes do seu projeto para obter uma solução comercial de custo de forno elétrico a arco. Nossa equipe de engenharia projetará uma solução de linha de produção de aço para forno elétrico a arco CA de 30 toneladas de acordo com suas necessidades.
