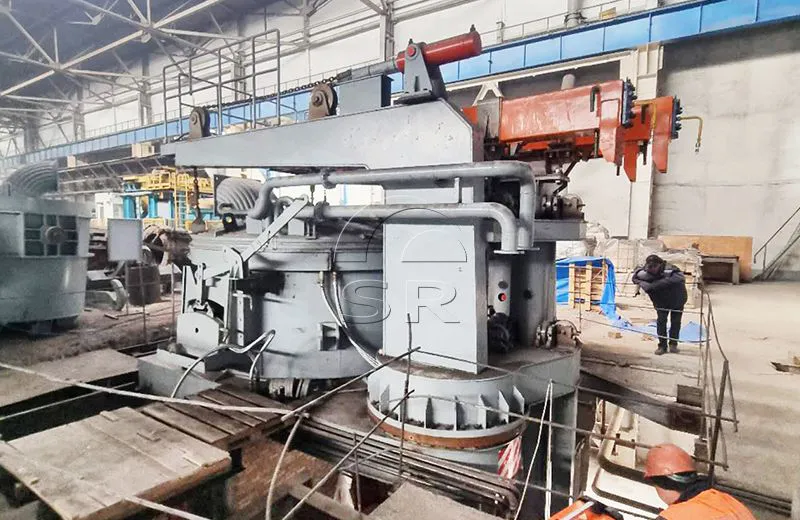

Introdução ao forno elétrico a arco de 5 toneladas
O pequeno forno elétrico a arco de 5 toneladas à venda é utilizado na fabricação de aço, que é um equipamento especial que utiliza arco elétrico como fonte de calor e sucata de aço (ferro) como matéria-prima para produzir aço comum, aço carbono de alta qualidade, aço-liga e não corrosivo aço.
The 5 ton electric arc furnace for steel-making is a special purpose equipment that makes ordinary steel, quality carbon steel, alloy steel and não corrosivo steel with electric arc as heat source and scrap steel (iron) as raw material.

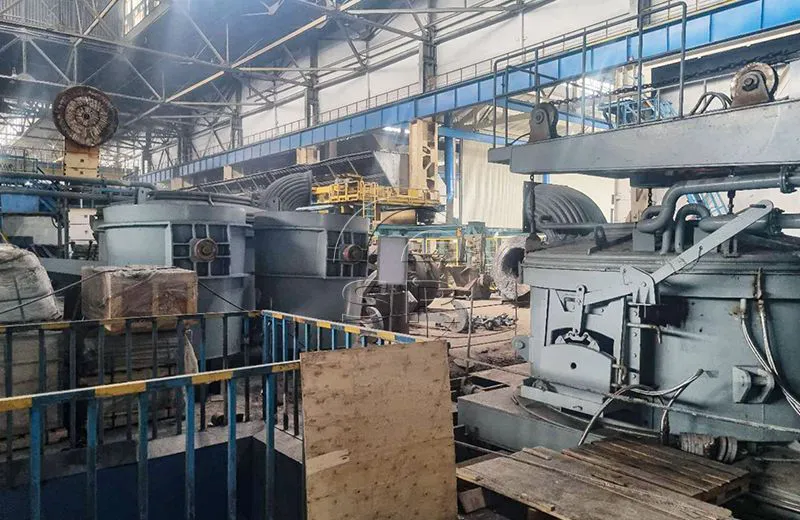

Introdução ao forno elétrico a arco de 5 toneladas
O miniforno a arco elétrico de 5 toneladas à venda para fabricação de aço é um equipamento para fins especiais que produz aço comum, aço carbono de qualidade, aço-liga e aço não corrosivo com arco elétrico como fonte de calor e sucata de aço (ferro) como matéria-prima.
O arco elétrico é um fenômeno físico que será criado quando uma corrente transita por um gás e pode produzir uma temperatura elevada acima de 4.000 ℃; cerca de 90% da quantidade de calor na lareira vem do arco elétrico e outras fontes de quantidade de calor incluem reação exotérmica do material, reação exotérmica de queima do eletrodo, etc.
O forno elétrico a arco de fundição consiste em três partes (corpo inferior do forno, corpo superior do forno e teto do forno), que podem ser inclinadas hidraulicamente. O recipiente inferior, o recipiente superior e o interior do topo são revestidos com materiais refratários. A parte externa e superior do contêiner são geralmente compostas por estruturas de aço resfriadas a água.
Aplicação principal do forno elétrico a arco de 5 toneladas
Usado para fabricar aço comum
aço não corrosivo
vários aços-liga
Características do equipamento do forno elétrico a arco de 5 toneladas
1. Tipo de forno: Girar e abrir a tampa do forno e carregar por cima;
2. O mini forno de arco elétrico de 5 toneladas para venda adotando estrutura de linha de fluxo de corrente pesada do tipo economia de energia com cabo refrigerado a água de grande seção, tubo de cobre refrigerado a água, compensador refrigerado a água, bem como layout de triângulo equilátero tridimensional;
3. Adotando regulador automático do tipo motor de momento para posicionamento do eletrodo, capaz de desempenho manual e automático;
4. Adotando transmissão hidráulica para inclinação do corpo do forno e levantamento da tampa do forno; válvulas hidráulicas tipo bloco integrado;
5. Adotando uma empunhadura de eletrodo de cobre vermelho e uma estrutura de preensão tipo faixa de retenção, resultando em uma longa vida útil;
6. Adotando Controlador Lógico Programável (PLC) para controle elétrico;
7. A tensão primária do transformador do forno de arco elétrico de fundição 35kV, tensão secundária 220-110V, regulação de tensão eletromotriz sem carga, bobina superior e design de economia de energia.
8. Adotar monitoramento de pressão e temperatura da água para sistema de água de resfriamento. O usuário deverá instalar um tanque de água elevado para evitar acidentes com corte de energia;
9. Adotando o modo pneumático para abertura/fechamento da porta do forno e fixação do eletrodo.
Composição do equipamento do forno elétrico a arco

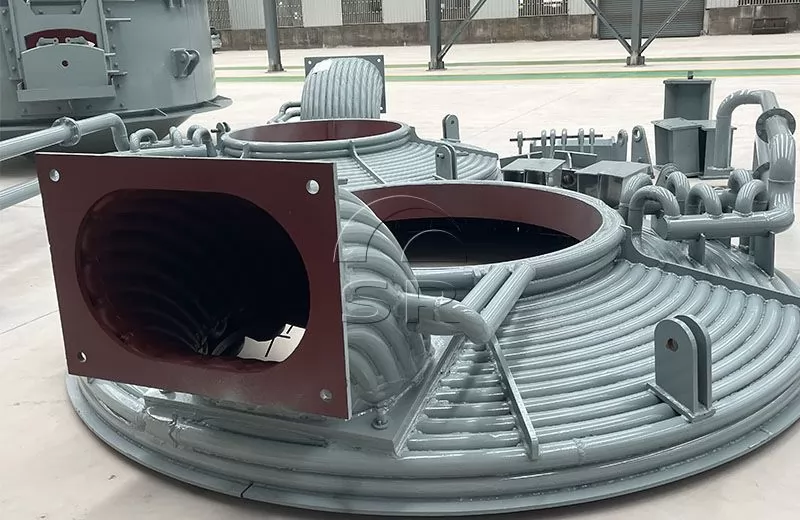

O equipamento do forno elétrico a arco de 5 toneladas inclui corpo do forno, plataforma basculante, veículo de transporte de aço fundido, tampa do forno refrigerado a água e dispositivo de coleta de fumaça, mecanismo de elevação giratório da tampa do forno, braço cruzado condutor composto de cobre-aço e dispositivo de elevação de eletrodo, rede curta secundária , sistema hidráulico, sistema de resfriamento de água, sistema de sopro de argônio, transformador de forno panela, sistema de alta tensão, controle elétrico de baixa tensão e sistema de controle automático PLC.
Vantagens técnicas do EAF Sanrui
Baixo consumo de energia e redução de custos
O sistema de alta corrente do miniforno elétrico a arco à venda usa cobre puro como meio condutor e toda a resistência do circuito é pequena. Levando em consideração o efeito pelicular quando a corrente passa pelos condutores, o braço cruzado adota uma estrutura de placa composta de cobre-aço em forma de caixa, que pode efetivamente reduzir a resistência e a geração de calor. O layout razoável do sistema de alta corrente reduz várias impedâncias de corrente.
EAF A operação do equipamento é mais estável e a fundição é mais segura
Todo o acionamento hidráulico é equipado com acumulador, que estabiliza a pressão do sistema hidráulico e faz com que o equipamento funcione de forma mais estável. Ao mesmo tempo, em emergências como falta de energia, o equipamento pode continuar a realizar operações inacabadas, o que melhora a segurança da fundição.
Redução do consumo de eletrodos
O sistema anti-quebra do eletrodo pode efetivamente reduzir a chance de quebra do eletrodo durante o processo de fundição. Em particular, evitar a quebra do eletrodo durante o processo de fusão da sucata equivale a economizar um forno inteiro de aço fundido e reduzir as perdas econômicas.
O equipamento é simples de operar e fácil de usar
O controle de automação elétrica adota interface homem-máquina, que simula a forma real do corpo do forno e é fácil de operar. A dosagem, o carregamento, a fundição e a batida podem ser operados no computador.
Alta eficiência de partida de arco
Usando um novo tipo de sistema de ajuste de eletrodo, o controle de levantamento de eletrodo de forno elétrico de arco de fundição quebra a tecnologia anterior de controle de retorno de sinal único e adota coleta de múltiplos sinais e tecnologia de comparação de sinal PLC para aumentar a velocidade inicial do arco de eletrodo e evitar efeitos de longo prazo em o forno elétrico a arco durante o processo de partida do arco. Sistema de rede elétrica de nível superior.
Diversificação de sistemas de remoção de poeira
Os sistemas de remoção de poeira com os quais estamos equipados são diversificados e podem ser equipados com diferentes formas de equipamentos de remoção de poeira de acordo com os requisitos de proteção ambiental de diferentes países.
Parâmetros técnicos do forno elétrico a arco de 5 toneladas
| SN | Item | Parâmetro |
| 1 | Capacidade nominal do transformador | 3200 kVA |
| Tensão primária | 10kV | |
| Tensão secundária | 220V~110V 4 turnos | |
| Modo de regulação de tensão | Sem regulação de tensão de excitação | |
| 2 | Diâmetro interno do casco do forno | φ3200 mm |
| 3 | Diâmetro do eletrodo | φ300 mm |
| Diâmetro do círculo de distribuição do eletrodo | φ900 mm | |
| 4 | Capacidade do forno | (sobrecarga de 20% permitida) |
| 5 | Curso de elevação/queda do eletrodo | 1800 mm |
| 6 | Velocidade de elevação/queda do eletrodo | 4/3 m/min (para cima/para baixo) |
| 7 | Ângulo máximo de mergulho ao despejar | 45° |
| 8 | Ângulo máximo de mergulho ao extrair escória | 15° |
| 9 | Ângulo de giro e abertura da tampa do forno | 85° |
| 10 | Altura de elevação das tampas do forno | 300mm |
| 11 | Consumo de água de resfriamento | 30t/h |
| 12 | Quantidade média de vazamento | (Máximo 12t) |
Escopo de 5 Fornecimento de Forno Elétrico a Arco
Sanrui é um dos famosos fabricantes de pequenos fornos a arco elétrico na China. Sanrui fornece serviço de fabricação OEM EAF personalizado da seguinte forma:

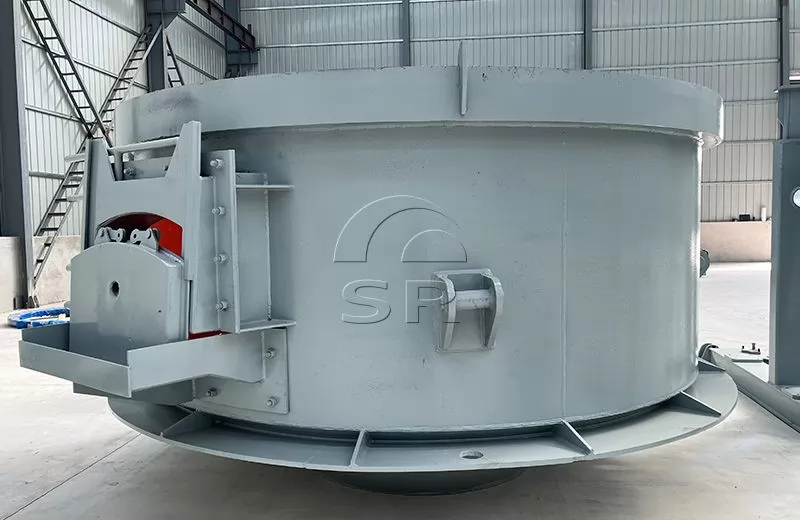

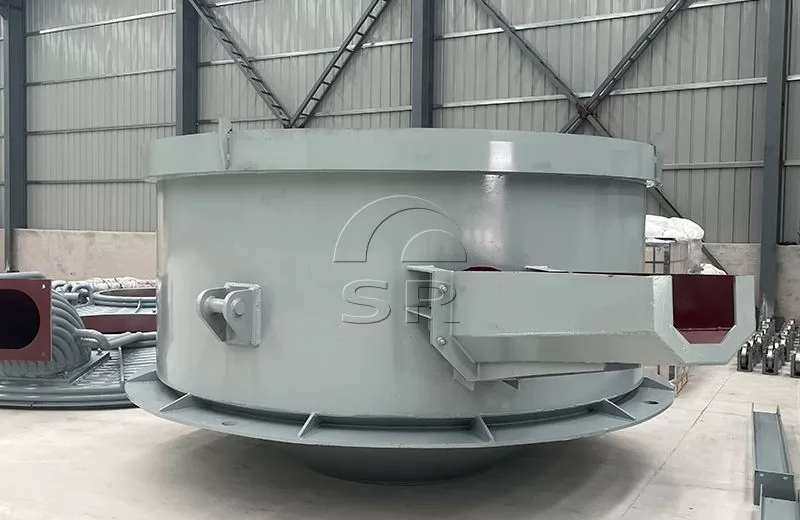

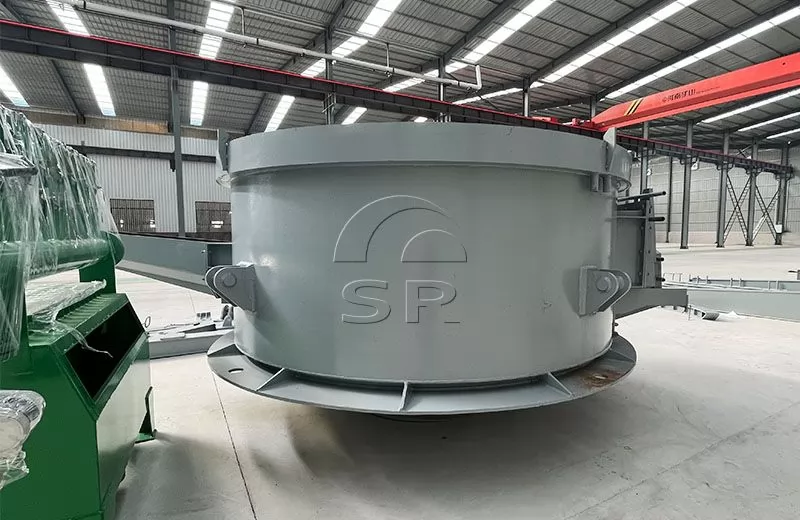

1. Corpo do forno: (contendo dispositivo de posicionamento do eletrodo, carcaça do forno, mecanismo de inclinação e berço curvo, etc.) 1 conjunto
2. Transformador do forno (incluindo refrigerador óleo-água) 1 conjunto
3. Controle de aparelhos elétricos de alta tensão 1 lado
4. Controle de aparelhos elétricos de baixa tensão 2 conjuntos mais 1 gabinete
5. Regulador para posicionamento automático do eletrodo (controle PLC) 1 conjunto
6. Sistema hidráulico 1 conjunto
7. Linha de fluxo de corrente pesada (incluindo compensador, barra de cobre, indutor mútuo e cabo resfriado a água, etc.) 1 conjunto
8. Dispositivo de resfriamento de água 1 conjunto
9. Dispositivo pneumático 1 conjunto
10. Transformador de forno de arco elétrico:É selecionado o transformador de corrente alternada trifásico especial (modelo HSSPK-3200/35) para uso em forno elétrico a arco, com potência nominal de 3600kVA. O transformador adota regulação de tensão eletromotriz primária sem excitação, resfriamento forçado de óleo-água, tensão primária 11kV e tensão secundária 220, 220, 210, 139 e 110V; o transformador pode ficar sobrecarregado em 20%.
Processo de fabricação de aço em forno elétrico a arco
01
O processo básico de fabricação de aço em forno elétrico de fundição inclui remoção de escória, carregamento de metal, fornecimento de energia, fusão, oxidação, refino de redução e vazamento. Dependendo das características do tipo de aço a ser fundido, existem diferentes métodos de operação. O processo de fundição consiste principalmente em três fases: fusão, oxidação e redução.
02
O processo básico de fabricação de aço em forno elétrico a arco inclui remoção de escória, carregamento de metal, fornecimento de energia, fusão, oxidação, refino de redução e vazamento. Dependendo das características do tipo de aço a ser fundido, existem diferentes métodos de operação. O processo de fundição consiste principalmente em três fases: fusão, oxidação e redução.
03
Durante o período de oxidação, medidas como desfosforização precoce, uso intensivo de oxigênio, pulverização de pó para criar escória de espuma e rápido aumento de temperatura podem reduzir a quantidade de descarbonetação oxidativa de 0,3% em processos tradicionais para 0,1% a 0,15%, encurtando assim a oxidação. período em 50%. acima.
04
No período de redução, a desoxidação por difusão no processo tradicional é substituída principalmente pela desoxidação por precipitação, e a desoxidação por difusão é complementada. É necessário produzir escória branca ou escória de carboneto. Cada fundição em forno leva de 3 a 4 horas e o consumo de energia chega a 600 a 700 kWh/t. Não só o efeito de refino esperado pode ser alcançado, mas a qualidade do aço é garantida e o tempo de redução pode ser reduzido em mais de 60%.
05
Ao melhorar a qualidade do aço fundido, a melhoria do processo também aumentou a produtividade em cerca de 20%, reduziu o consumo de energia em 10% a 15% e reduziu o consumo de eletrodos em cerca de 8%, alcançando benefícios econômicos consideráveis.
Otimização tecnológica do forno elétrico a arco Sanrui
Depois de otimizar a tecnologia de forno elétrico a arco de fundição, Sanrui é um dos famosos pequenos fabricantes de fornos a arco elétrico na China. Sanrui alcançou o melhor equilíbrio entre matérias-primas, pré-aquecimento de sucata, conservação de energia e proteção ambiental, controle de processo de fundição, controle de automação, ciclo de fundição e capacidade de produção. O forno elétrico a arco insere energia elétrica no forno siderúrgico a arco elétrico por meio de eletrodos de grafite e usa o arco entre a extremidade do eletrodo e a carga como fonte de calor para a fabricação de aço.
O forno elétrico a arco utiliza energia elétrica como fonte de calor e pode ajustar a atmosfera do forno, o que é extremamente benéfico para fundir tipos de aço que contêm elementos mais facilmente oxidáveis. Utilize gás de combustão de alta temperatura de fornos elétricos para pré-aquecer matérias-primas por meio de tecnologia e equipamentos para alcançar alta eficiência, economia de energia, proteção ambiental e alto rendimento.
Com a melhoria dos equipamentos dos fornos elétricos a arco e da tecnologia de fundição, e o desenvolvimento da indústria de energia elétrica, o custo do aço dos fornos elétricos continua a diminuir. Hoje em dia, os fornos elétricos não são usados apenas para produzir ligas de aço, mas também para produzir pelotas comuns de aço carbono e concentrado de minério de ferro.
Serviços fornecidos pela Sanrui
1. Como um dos pequenos fabricantes de fornos elétricos a arco na China, a Sanrui pode fornecer layout de fundação e desenhos de layout

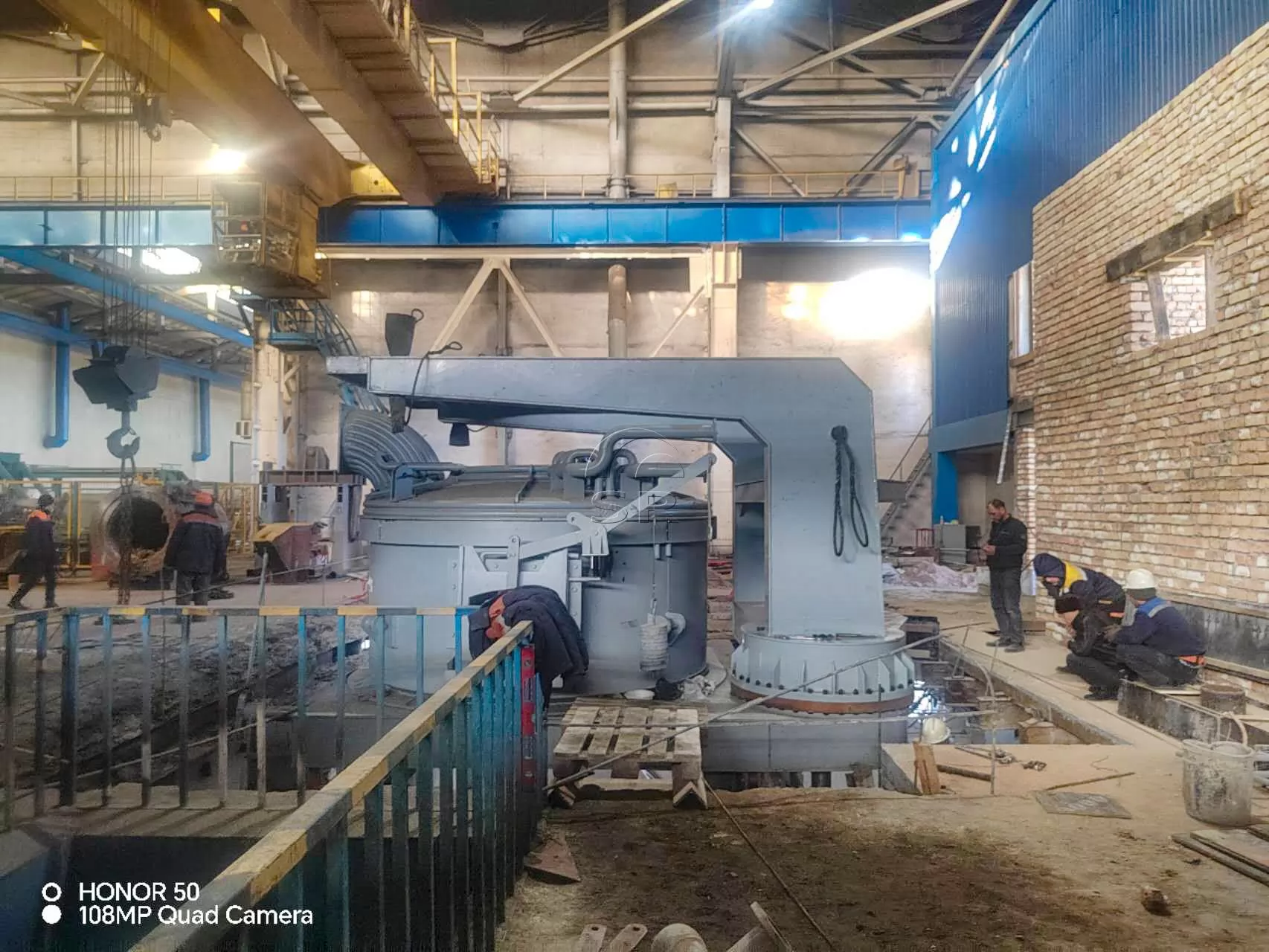

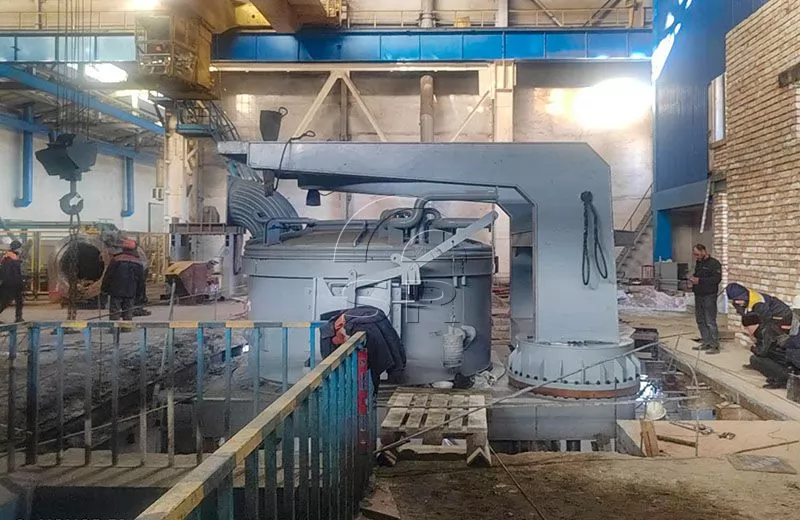

2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina, fornecendo um serviço pós-venda confiável.
3. A Sanrui oferece treinamento ao pessoal de operação e manutenção, e o equipamento de fundição é fácil de operar e manter.
4. Mini forno elétrico a arco à venda com preço competitivo e excelente qualidade
5. Baixo investimento, alta eficiência de produção e alta taxa de retorno
6. Equipamento de fundição tem desempenho estável e produção segura
7. O forno elétrico a arco para siderurgia pode ser personalizado de acordo com diferentes necessidades
8. A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
9. Ecologicamente correto, baixo consumo de energia
Rica experiência em projeto, fabricação, instalação, depuração e comissionamento de equipamentos de processo de produção de aço.
Sanrui fornece consultoria de engenharia, P&D, design, fornecimento de equipamentos, integração de sistemas e compilação de software, construção, instalação, depuração, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos os detalhes do seu projeto e nossa equipe de engenharia projetará uma solução de linha de produção de aço para forno elétrico a arco de acordo com suas necessidades.
