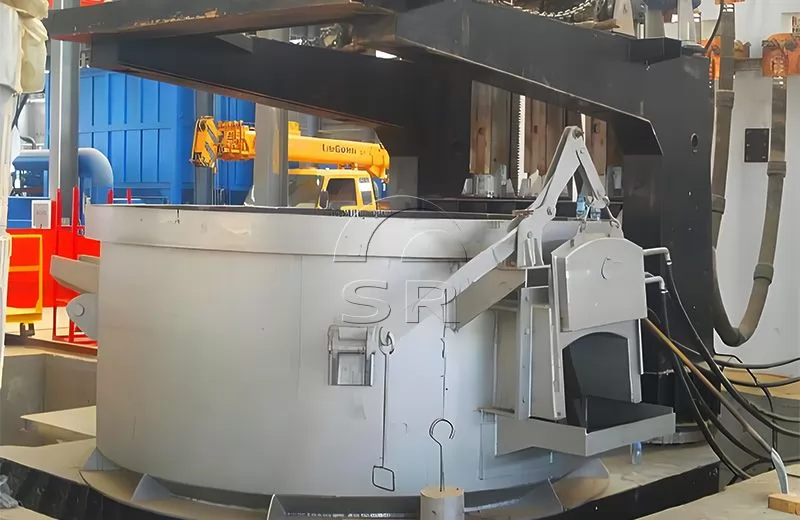

Introdução ao forno elétrico a arco DC
O forno de arco elétrico DC é um forno de arco elétrico que fornece energia elétrica com fonte de alimentação DC. Assim como o forno a arco CA, ele também utiliza o arco elétrico gerado entre o eletrodo e a carga do forno (ou poça de fusão) para gerar calor, de modo a atingir o objetivo de fundição.
Introdução ao forno elétrico a arco CC
O forno de arco elétrico DC é um forno de arco elétrico que fornece energia elétrica com fonte de alimentação DC. Assim como o forno a arco CA, ele também utiliza o arco elétrico gerado entre o eletrodo e a carga do forno (ou poça de fusão) para gerar calor, de modo a atingir o objetivo de fundição.
As diferenças estruturais entre o forno a arco DC e o forno a arco AC são as seguintes:
Os fornos a arco CA trifásicos são equipados com três eletrodos que podem se mover para cima e para baixo, enquanto os fornos elétricos CC são equipados apenas com um eletrodo que pode se mover para cima e para baixo na parte superior do forno, e o outro eletrodo é fixado na parte inferior da fornalha.
Os fornos elétricos a arco CC requerem fonte de alimentação CC, portanto, em comparação com os fornos a arco CA trifásicos, os fornos a arco CC possuem mais equipamentos de retificação que convertem energia CA trifásica em energia CC.
Principal aplicação de forno elétrico a arco CC
Usado para fundição de aço comum
aço carbono de alta qualidade
várias ligas de aço e aço inoxidável
Características do equipamento do forno elétrico a arco CC
(1) O arco é estável e centralizado, a poça fundida é bem agitada, a temperatura no forno é distribuída uniformemente e a eficiência da produção pode ser aumentada em 10%;
(2) Pequena flutuação de corrente e tensão, impacto reduzido na rede elétrica, fonte de alimentação trifásica balanceada, alto fator de potência, economia de energia superior a 5%;
(3) Menos perda de eletrodo e 50% menos consumo de eletrodo por tonelada de aço do que o forno a arco AC.
Forno elétrico a arco CC Composição do equipamento
O forno de arco elétrico DC é composto de corpo do forno, rede curta, mecanismo de inclinação, mecanismo de elevação de eletrodo, mecanismo de elevação e rotação da tampa do forno, sistema de resfriamento de água, sistema hidráulico, sistema de alta tensão, transformador de forno elétrico, sistema de controle de automação de sistema de baixa tensão, etc. .
Vantagens técnicas do Sanrui DC EAF
Baixo consumo de energia e redução de custos
O sistema de alta corrente do forno elétrico a arco CC usa cobre puro como meio condutor e toda a resistência do circuito é pequena. Levando em consideração o efeito pelicular quando a corrente passa pelos condutores, o braço cruzado adota uma estrutura de placa composta de cobre-aço em forma de caixa, que pode efetivamente reduzir a resistência e a geração de calor. O layout razoável do sistema de alta corrente reduz várias impedâncias de corrente.
A operação do equipamento EAF é mais estável e a fundição é mais segura
Todo o acionamento hidráulico é equipado com acumulador, que estabiliza a pressão do sistema hidráulico e faz com que o equipamento funcione de forma mais estável. Ao mesmo tempo, em emergências como falta de energia, o equipamento pode continuar a realizar operações inacabadas, o que melhora a segurança da fundição.
Redução do consumo de eletrodos
O sistema anti-quebra do eletrodo pode efetivamente reduzir a chance de quebra do eletrodo durante o processo de fundição. Em particular, evitar a quebra do eletrodo durante o processo de fusão da sucata equivale a economizar um forno inteiro de aço fundido e reduzir as perdas econômicas.
O equipamento é simples de operar e fácil de usar
O controle de automação elétrica adota interface homem-máquina, que simula a forma real do corpo do forno e é fácil de operar. A dosagem, o carregamento, a fundição e a batida podem ser operados no computador.
Alta eficiência de partida de arco
Usando um novo tipo de sistema de ajuste de eletrodo, o controle de elevação do eletrodo do forno elétrico a arco quebra a tecnologia anterior de controle de retorno de sinal único e adota coleta de múltiplos sinais e tecnologia de comparação de sinal PLC para aumentar a velocidade inicial do arco do eletrodo e evitar efeitos de longo prazo no forno elétrico a arco durante o processo de partida do arco. Sistema de rede elétrica de nível superior.
Diversificação de sistemas de remoção de poeira
Os sistemas de remoção de poeira com os quais estamos equipados são diversificados e podem ser equipados com diferentes formas de equipamentos de remoção de poeira de acordo com os requisitos de proteção ambiental de diferentes países.
Parâmetros do forno elétrico a arco CC
| Tipo | Capacidade nominal | Capacidade máxima | Diâmetro interno da carcaça do forno (MM) | Diâmetro do eletrodo (MM) | Capacidade do transformador (KVA) |
| (T) | (T) | ||||
| EAF-5T | 5 | 10 | 3200 | 300 | 2500-4300 |
| EAF-10T | 10 | 18 | 3600 | 350 | 5500-8000 |
| EAF-15T | 15 | 24 | 3800 | 350 | 8000-12.500 |
| EAF-20T | 20 | 30 | 4000 | 400 | 9000-12.500 |
| EAF-25T | 25 | 35 | 4200 | 400 | 12.500 |
| EAF-30T | 30 | 45 | 4400 | 400 | 12.500-25.000 |
| EAF-40T | 40 | 55 | 4600 | 450 | 16.000-30.000 |
| EAF-45T | 45 | 65 | 4800 | 450 | 16.000-40.000 |
| EAF-60T | 60 | 85 | 5400 | 500 | 25.000-60.000 |
| EAF-80T | 80 | 100 | 6100 | 500 | 30.000-80.000 |
| EAF-100 | 100 | 120 | 6400 | 550 | 40.000-80.000 |
Escopo da eletricidade CC Fornecimento de forno a arco
Sanrui Electric Furnace, como fabricante e fornecedor chinês de forno elétrico a arco DC, a Sanrui pode fornecer fornos elétricos DC personalizados variando de mini fornos elétricos DC de 3 toneladas a fornos elétricos DC de 100 toneladas e seus acessórios. Alguns produtos podem ser personalizados de acordo com desenhos.
Corpo do forno: casco do forno, mecanismo da porta do forno, mecanismo de bico de batida
Telhado do forno: telhado tubular refrigerado a água, telhado central refratário (este é um desenho produzido pelo vendedor, feito pelo comprador)
Mecanismo de elevação e rotação da tampa do forno: mecanismo de elevação da tampa do forno (cilindro, corrente, engrenagem, etc.), (estrutura Γ), mecanismo rotativo, mecanismo de travamento rotativo
Mecanismo de inclinação: estrutura em forma de arco, base, cilindro hidráulico inclinável
Braço cruzado do eletrodo e mecanismo de elevação: braço de suporte do eletrodo, dispositivo de fixação do eletrodo, mecanismo de elevação
Rede curta: suporte de aço inoxidável, compensador, cabo resfriado a água, suporte de aço inoxidável, tubo de cobre condutor resfriado a água
Sistema de água de resfriamento: distribuidor de entrada de água, tanque de retorno de água, manômetro, termômetro, válvula
Sistema hidráulico: motor, bomba, filtro, tanque, válvula de controle, acumulador
Sistema de alimentação de alta tensão: interruptor de isolamento, transformador de tensão, disjuntor a vácuo, transformador de corrente, pára-raios, etc.
Transformador de forno elétrico
Sistema elétrico de baixa tensão
Gabinete de energia de baixa tensão, gabinete PLC, console operacional principal, console operacional frontal do forno, caixa operacional hidráulica, sensor de controle, interruptor de limite, etc.
Sistema de controle de automação: Siemens PLC
Processo de fabricação de aço em forno elétrico a arco CC
01
O processo básico de fabricação de aço em forno elétrico a arco CC inclui remoção de escória, carregamento de metal, fornecimento de energia, fusão, oxidação, refino de redução e vazamento. Dependendo das características do tipo de aço a ser fundido, existem diferentes métodos de operação. O processo de fundição consiste principalmente em três fases: fusão, oxidação e redução.
02
O fluxo do processo de fundição é o seguinte:
Reparo do forno → alimentação (primeira cesta) – power-on – oxigênio e gás natural para suporte à combustão → power-off alimentação (segunda cesta) → power-on – oxigênio e gás natural para suporte à combustão – análise de componentes → medição de temperatura → fluxo de escória – medição de temperatura e análise de componentes – certo oxigênio – derivação de desligamento (orifício de derivação EBT aberto) → bujão do orifício de derivação EBT → reparo do forno.
Otimização da tecnologia do forno elétrico a arco Sanrui DC
A Sanrui otimizou a tecnologia do forno a arco CC para alcançar o equilíbrio ideal entre matérias-primas, pré-aquecimento de sucata, conservação de energia e proteção ambiental, controle do processo de fundição, controle de automação, ciclo e capacidade de fundição. O forno de arco elétrico insere energia elétrica no forno de produção de aço por arco elétrico através do eletrodo de grafite e utiliza o arco elétrico entre a extremidade do eletrodo e a carga do forno como fonte de calor para a produção de aço.
A energia elétrica é considerada fonte de calor do forno elétrico a arco, que pode regular a atmosfera do forno, o que é muito benéfico para a fundição de aço com elementos mais facilmente oxidáveis. O gás de combustão de alta temperatura do forno elétrico é usado para pré-aquecer matérias-primas por meio de tecnologia e equipamentos, de modo a alcançar alta eficiência, conservação de energia, proteção ambiental e alto rendimento.
Com a melhoria dos equipamentos dos fornos elétricos a arco e da tecnologia de fundição, o desenvolvimento da indústria de energia elétrica, o custo do aço dos fornos elétricos é continuamente reduzido. Agora, o forno elétrico não é usado apenas para produzir ligas de aço, mas também para produzir pelotas de aço carbono comum e concentrado de ferro.
Serviços prestados pela Sanrui
1. A Sanrui pode fornecer layout de fundação e desenhos de layout como fabricante e fornecedor de forno elétrico a arco CC
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina, fornecendo um serviço pós-venda confiável.
3. A Sanrui oferece treinamento ao pessoal de operação e manutenção, e o equipamento de fundição é fácil de operar e manter.
4. Preço competitivo e excelente qualidade
5. Baixo investimento, alta eficiência de produção e alta taxa de retorno
6. Equipamento de fundição tem desempenho estável e produção segura
7. O forno elétrico a arco para siderurgia pode ser personalizado de acordo com diferentes necessidades
8. A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
9. Ecologicamente correto, baixo consumo de energia
Como fabricante de fornos elétricos a arco CC com vasta experiência em projeto, fabricação, instalação, depuração e comissionamento de equipamentos de processo de produção de aço, a Sanrui fornece consultoria de engenharia, P&D, projeto, fornecimento de equipamentos, integração de sistemas e compilação de software, construção, instalação, depuração, gerenciamento de projetos. , serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos os detalhes do seu projeto para obter uma solução de oferta de preço comercial e técnica. Nossa equipe de engenharia projetará uma solução de linha de produção de aço para forno elétrico a arco CC de acordo com suas necessidades.
