Forno de indução sem núcleo de média frequência de 3 toneladas

1. A parte mecânica do forno de indução consiste no corpo do forno, parte elétrica, sistema de refrigeração de água, dispositivo de inclinação do forno, sistema hidráulico, etc.

2. O cabo de resfriamento a água é crimpado com fio trançado de cobre usando o processo de prensagem a frio.

3. O controlador inteligente de quinta geração desenvolvido para inversores paralelos tem sido amplamente utilizado na fundição, isolamento e controle de fornecimento de energia de vários metais e equipamentos de aquecimento por indução.

4. O controlador é uma placa de controle integrada de placa única, que adota acionamento digital, tem alta confiabilidade, alta precisão e fácil depuração, além de poucos componentes de relé.

5. Tecnologia avançada de outra excitação do tipo varredura e partida de tensão zero, com uma taxa de sucesso de inicialização de 100%.

6. Siga automaticamente as mudanças de carga e tenha função de reinicialização automática sem falhas e função de ajuste automático de energia durante a operação. Possui limitação de corrente ideal, limitação de tensão, tempo de desligamento exclusivo ou controle de ângulo do inversor para garantir uma operação confiável do equipamento.

7. Possui um sistema completo de proteção multinível (pressão da água, perda de fase, subtensão, sobrecorrente, sobretensão, tempo desligado, conexão direta, intertravamento de operação, etc.).

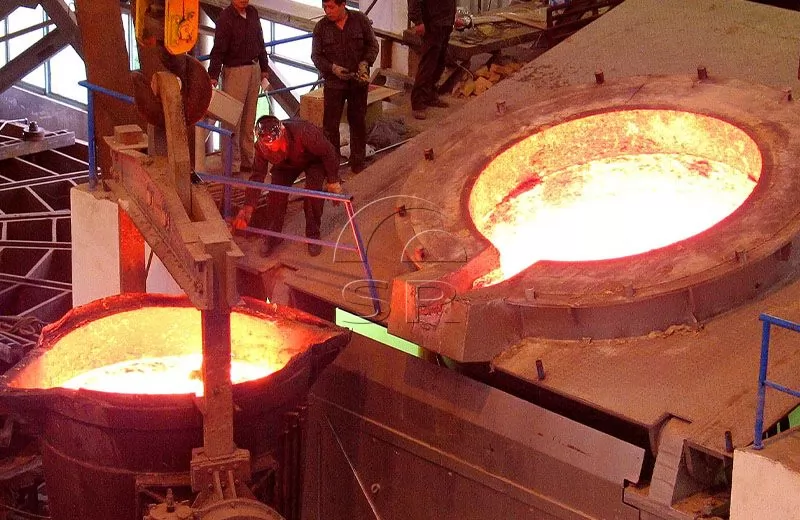

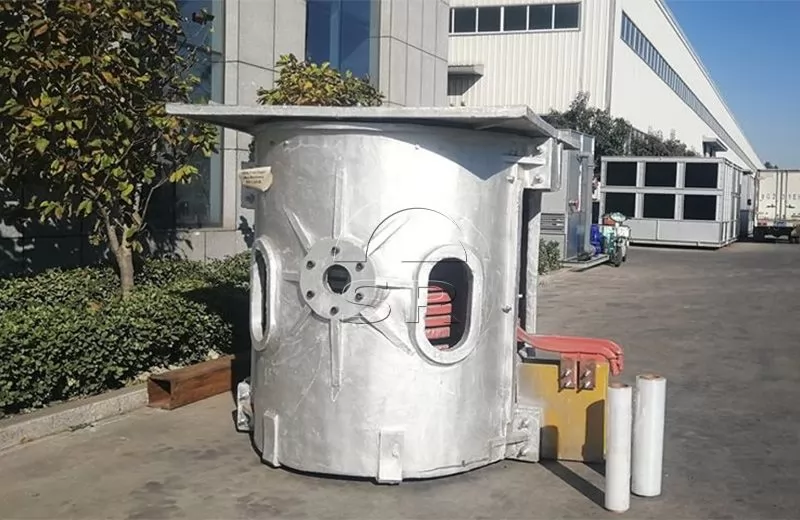

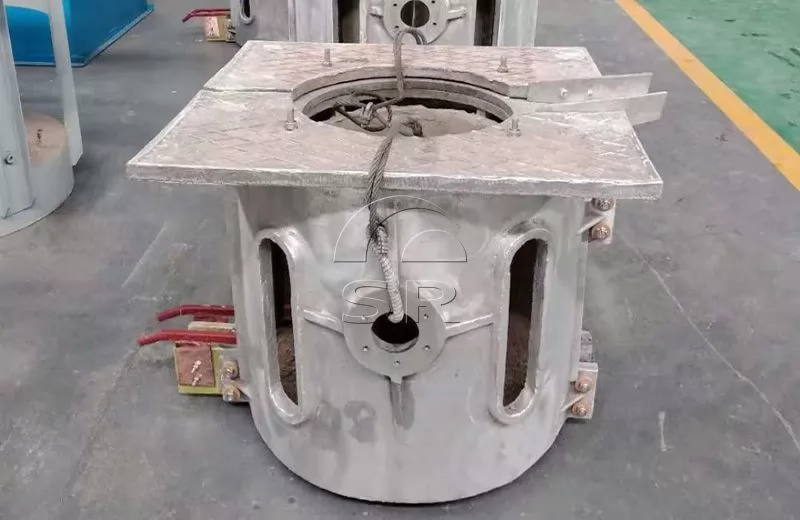

1. Corpo do forno: O corpo do forno de indução para fundição de ferro fundido consiste em um forno de indução (dois, um para fundição e outro para espera), uma tampa do forno, uma estrutura do forno, um cilindro basculante do forno, uma abertura móvel da tampa do forno e dispositivo de fechamento, etc.

2. Parte elétrica: A parte elétrica consiste em um transformador de potência, um contator principal, um reator de balanceamento, um capacitor de balanceamento, um capacitor de compensação e um console de controle elétrico, etc.

3. Sistema de resfriamento de água: O sistema de água de resfriamento inclui resfriamento de capacitor, resfriamento de indutor e resfriamento de cabo macio, etc. O sistema de água de resfriamento consiste em uma bomba de água e um reservatório de água circulante ou uma torre de resfriamento, bem como válvulas de tubulação, etc. .

4. Sistema hidráulico: O sistema hidráulico inclui um tanque de óleo, uma bomba de óleo, um motor da bomba de óleo, tubulações e válvulas do sistema hidráulico e um console de operação hidráulica, etc.

Corpo do forno (incluindo estrutura do forno, tampa do forno, sensor, forquilha, argila refratária do molde do cadinho, etc.)

Sistema hidráulico (incluindo cilindro hidráulico de inclinação do forno, bomba, motor)

Tubo de resfriamento de água

Cabo de refrigeração a água

Material de revestimento do forno (areia de quartzo)

Transformador retificador Gabinete de fonte de alimentação de média frequência, reator e rack de capacitor

Mesa de operação basculante do forno

Dispositivo de alarme de vazamento de forno

Ferramenta de vibração de forno

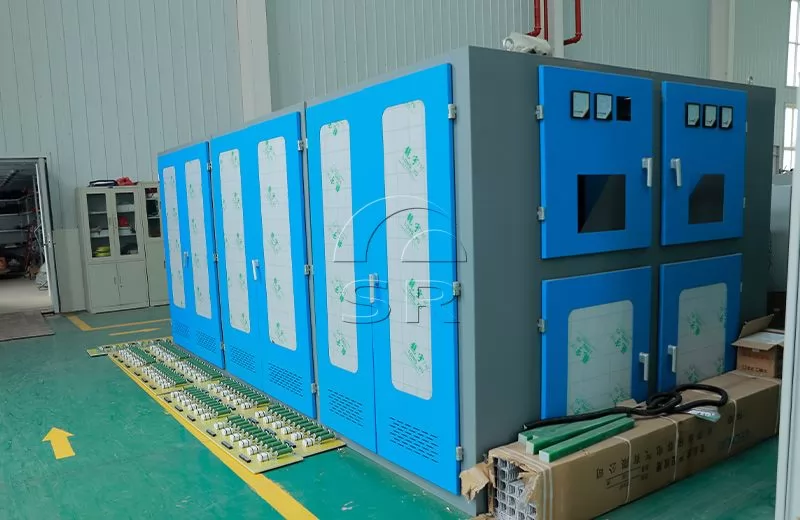

1. O design compacto do gabinete de energia economiza recursos terrestres e reduz os custos de investimento inicial dos clientes.

2. O garfo é configurado na periferia da bobina para evitar vazamento de fluxo magnético, reduzir o consumo de energia e obter economia de energia.

3. A forquilha fornece forte suporte para a bobina a partir da periferia da bobina, estabilizando assim a vida útil do revestimento do forno.

4. O tubo de cobre isento de oxigênio com um perfil especial é usado e a eficiência de fusão é aumentada em cerca de 2% em comparação com tubos de cobre redondos e quadrados.

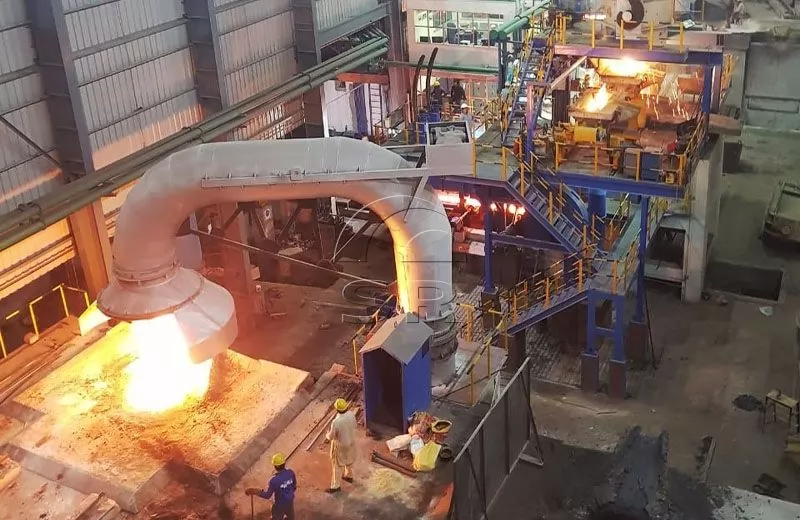

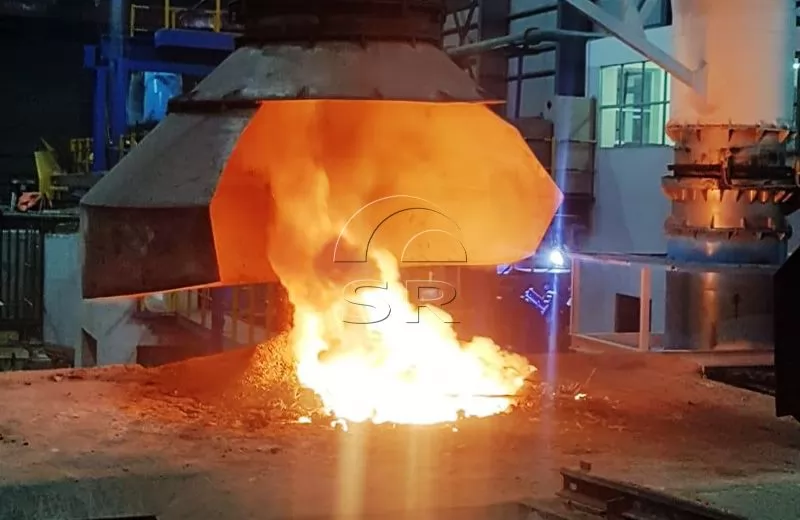

5. Coifa antipó ciclone ou coifa anular para seleção e configuração flexíveis.

6. Todos os materiais de forno ácidos, alcalinos e neutros usam materiais de forno em pó seco. O ferro fundido é adequado para materiais de forno ácidos, o aço fundido é adequado para materiais de forno alcalinos, como óxido de magnésio, e metais não ferrosos são adequados para cadinhos de grafite e materiais de forno de alumina de alta pureza.

7. O corpo do forno adota um projeto estrutural resistente a terremotos (padrão Lee 7), equipado com uma forquilha de estrutura especial e condutores de bobina com formato especial para obter uma operação segura e eficiente do corpo do forno.

8. Monitor de detecção de falhas integrado: Vários sensores coletam dados de operação do equipamento em todos os momentos e emitem um alarme a tempo quando ocorrem condições anormais e cortam a fonte de alimentação. A interface homem-máquina exibe automaticamente o conteúdo da falha e orienta o pessoal de manutenção para solucionar e reparar a falha.
