Forno de refino panela LF

Introdução ao forno de refino de panela LF

O forno de refino panela LF é um forno panela de argônio de fundo soprado com aquecimento de arco submerso trifásico sob pressão normal. É um dispositivo para refinar aço fundido em uma panela.

A faixa de personalização do forno de refino panela LF é de 8 toneladas a 300 toneladas.

Pergunte agora

Introdução Aplicação Equipamento de forno Composição do equipamento Vantagens técnicas Parâmetros Fornecimento Processo Otimização tecnológica Serviços

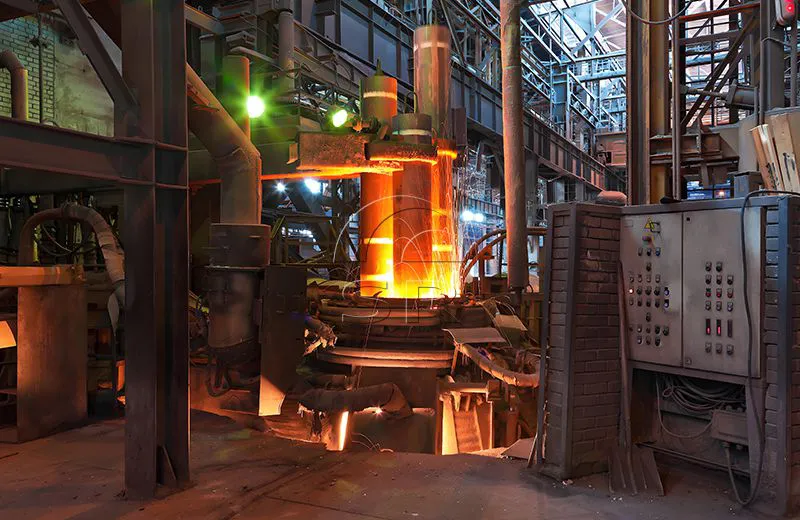

Introdução ao forno de refino panela LF

O forno de refino panela LF é um forno panela de argônio de fundo soprado com aquecimento de arco submerso trifásico sob pressão normal. É um dispositivo para refinar aço fundido em uma panela.

Sua principal função é fortalecer as condições termodinâmicas e cinéticas em uma atmosfera não oxidante por meio de aquecimento de arco, redução da atmosfera no forno, alta basicidade, redução do refino de escória, agitação de gás e outros meios, para que o aço fundido possa alcançar efeitos de refino abrangentes, como como desoxidação, dessulfuração, liga e aquecimento em pouco tempo.

Certifique-se de que a composição do aço fundido seja precisa, a temperatura seja uniforme e as inclusões estejam totalmente flutuadas para purificar o aço fundido. Ao mesmo tempo, coordena bem os processos de fabricação de aço e lingotamento contínuo para garantir o bom andamento do lingotamento contínuo em vários fornos.

Sanrui é um dos famosos fabricantes de fornos de refino de panela e fornecedores de fornos de refino na China. A faixa de personalização do forno de refino panela LRF é de 8 toneladas a 300 toneladas.

Aplicação principal do forno de refino panela LF

O forno de refino panela tipo LF pode ser usado para refinar aço fundido em forno de refino primário (forno a arco, forno aberto, conversor).

É um equipamento metalúrgico importante para a produção de aço carbono de alta qualidade, aço estrutural de liga, aço para rolamentos, aço para ferramentas , aço estrutural dourado, aço inoxidável e outros tipos de aço e atendendo fundição e laminação contínuas.

O método de refino em forno LF era anteriormente usado principalmente para refinar aços especiais. É uma tecnologia de produção de forno de refino panela com aquecimento de arco, agitação de argônio e refino de escória como núcleo.

Características do equipamento do forno de refino panela LF

1. As condições de trabalho no forno panela de refino LRF estão reduzindo o gás e a pressão ligeiramente positiva.

2. O método de ajuste do eletrodo consiste em ajustar os três braços do eletrodo trifásico separadamente.

3. Sopre argônio e mexa no fundo da concha.

4. Adicione uma certa quantidade de sucata na concha, use aquecimento de arco, medição de temperatura e amostragem para tornar o controle de temperatura preciso, de modo a otimizar a temperatura de vazamento.

5. Sopre argônio e mexa no fundo da panela para uniformizar a distribuição de temperatura do aço fundido, a composição uniforme e o aço fundido puro.

6. Remoção de escória, dessulfurização e remoção de impurezas.

7. Ajuste a composição da liga e use o sistema de alimentação de liga para tornar o controle de composição preciso para que o aço fundido atinja a composição química final necessária.

8. Processamento de alimentação de arame: Usar um alimentador de arame para alimentar diretamente vários arames de soldagem no aço fundido pode melhorar significativamente a taxa de rendimento da liga.

9. Exaustão de fumaça e remoção de poeira. Equipado com um sistema de exaustão de fumaça e remoção de poeira, ele pode controlar efetivamente a emissão de fumaça e fazer com que a emissão de fumaça atenda aos requisitos de proteção ambiental.

10. A tampa do forno resfriado a água está equipada com uma interface de remoção de poeira que pode ajustar o tamanho da saída dos gases de combustão, de modo que o forno sempre opere sob uma atmosfera redutora de pressão ligeiramente positiva;

11. O braço cruzado condutor composto de cobre-aço é usado para reduzir o diâmetro do círculo de distribuição do eletrodo e aumentar a vida útil do revestimento do forno;

12. Equipado com dispositivos automáticos ou manuais de medição e amostragem de temperatura para medir com precisão a temperatura do aço fundido;

13. O grande sistema de corrente usa cabos refrigerados a água de grande seção, compensadores e braços transversais condutores compostos de cobre-aço para reduzir a impedância do circuito principal;

14. O dispositivo de alimentação automática de liga e escória é usado para medir com precisão a liga e a escória adicionadas ao saco;

15. Equipado com sistema de controle PLC e modelo de fundição;

Forno de refino panela LF Composição do equipamento

O equipamento do forno de refino de panela LF consiste em panela, carro de panela e cabo de reboque, alimentador de arame, tampa de panela e dispositivo de elevação de tampa de panela, ponte de aquecimento, mecanismo de elevação de eletrodo, braço cruzado condutor e dispositivo de elevação de eletrodo, rede curta, sistema de resfriamento de água, ar comprimido sistema, sistema hidráulico, sistema de argônio, dispositivo de medição e amostragem de temperatura, sistema de alimentação automática, transformador de forno panela, gabinete de alta tensão, sistema de controle automático elétrico e PLC de baixa tensão, etc.

O forno pode ser customizado com tonelagem que varia de 10 a 300 toneladas.

Vantagens técnicas do forno de refino panela Sanrui LF

Operação confiável e baixo custo

O sistema de alta corrente do forno de refino panela LF usa cobre puro como meio condutor e a resistência de todo o circuito é pequena. Levando em consideração o efeito pelicular quando a corrente passa pelo condutor, o braço cruzado adota uma estrutura de placa composta de cobre-aço tipo caixa, que pode efetivamente reduzir a resistência e a geração de calor. O layout razoável do sistema de alta corrente torna a impedância de cada corrente menor.

A estrutura do forno de refino panela LF é razoável, segura e estável

O forno de refino panela LF pode ser usado na forma de estrutura de ponte, estrutura independente da tampa do forno; braço único, três braços. Mesa giratória da panela, rotação da tampa do forno, etc. Todo o conjunto de acionamento hidráulico é equipado com um acumulador, que desempenha a função de estabilização da tensão do sistema hidráulico, fazendo com que o equipamento funcione de forma mais estável. Ao mesmo tempo, em emergências como quedas de energia, as ações de campo inacabadas do equipamento podem continuar a ser executadas, o que melhora a segurança da fundição.

Consumo reduzido de eletrodos

O uso de um sistema anti-quebra do eletrodo pode efetivamente reduzir a probabilidade de quebra do eletrodo durante o processo de fundição. Principalmente no processo de fusão de sucata de aço, evitar a quebra do eletrodo equivale a economizar todo um forno de aço fundido e reduzir perdas econômicas.

Operação simples e conveniente

O controle de automação elétrica adota uma interface homem-máquina, que simula a forma real do forno e é fácil de operar. Dosagem, carregamento, fundição e rosqueamento de aço podem ser operados no computador.

Refinado Aço de vários tipos e alta qualidade

É um equipamento de processo intermediário para refinar o aço fundido no forno de refino primário para melhorar ainda mais a qualidade do aço fundido. Ele pode refinar aço para rolamentos, aço estrutural de liga, aço para ferramentas, aço estrutural de carbono de alta qualidade, etc.

Sistema diversificado de remoção de poeira

Estamos equipados com uma variedade de sistemas de remoção de poeira, que podem ser equipados com diferentes formas de equipamentos de remoção de poeira de acordo com os requisitos de proteção ambiental de diferentes países.

Principais parâmetros técnicos do forno de refino panela LF

S/N	Avaliado Capacidade (t)	Transformador Avaliado Capacity (MVA)	Transformador Primary Tensão (kV)	Transformador Tensão Secundária(v)	Classificação secundária Corrente (A)	Eletrodo de grafite Diâmetro (mm)	Aço Fundido Aumento da temperatura Velocidade (℃/min)
1	20	4	6	210-170	16495	φ350(CV)	≥3,5
2	30	6	6.3	210-170	17320	φ350(CV)	≥3,7~4,2
3	40	8	6.3	210-170	17320	φ350(CV)	>3,8
4	50	10	35	250-160	28867	φ400(CV)	>4~4,5
5	60	11	35	250-160	31754	φ400(CV)	>4~4,5
6	70	13	35	270-180	32632	φ400(CV)	>4~4,5
7	80	15	35	320-240	32075	φ400(CV)	≥4,5
8	90	16	35	320-240	32991	φ400(CV)	≥5
9	100	18	35	330-210	37115	φ450(CV	≥5
10	110	18	35	330-210	37115	φ450(CV)	≥4,5
11	120	20	35	340-220	39817	p450(CV	≥4,5
12	130	22	35	360-240	40973	p450(CV)	≥4,5
13	140	24	35	400-280	40754	φ450(CV)	≥4,5
14	150	26	35	410-290	41697	φ450(CV)	≥4,5
15	160	28	35	430-310	42541	φ450(CV)	≥5
16	170	30	35	450-330	44411	φ450(CV)	≥5
17	180	32	35	470-350	46188	φ500(CV)	≥5
18	190	34	35	490-370	47878	φ500(CV)	≥5
19	200	36	35	500-380	48336	φ500(CV)	≥5
20	210	38	35	520-40	49862	φ500(CV)	≥5
21	220	40	35	540-400	48619	φ500(CV)	≥5
22	230	40	35	540-400	48619	φ500(CV)	≥5
23	240	42	35	530-390	52714	φ500(CV)	≥5
24	250	44	35	535-400	55224	φ500(CV)	≥5
25	260	46	35	550-410	55329	φ550(CV)	≥5
26	270	48	35	560-420	56556	p550(CV	≥5
27	280	50	35	570-430	57735	0550(CV	≥5
28	290	52	35	590-430	60044	φ600(CV)	≥5
29	300	54	35	610-450	62353	φ600(CV)	≥5

Os dados acima são apenas para sua referência, os detalhes estão sujeitos a discussões mais aprofundadas.

Escopo do fornecimento do forno de refino de panela LF

Equipamento mecânico: concha, carro-panela de aço e dispositivo de cabo de reboque, mecanismo de elevação de eletrodo, tampa do forno resfriado a água, ponte de aquecimento, mecanismo de elevação da tampa do forno, dispositivo manual de medição de temperatura, sistema de alimentação de liga, dispositivo de extensão de eletrodo, aquisição e fusão de alimentação de fio, máquina de alimentação de fio, duto de elevação refrigerado a água e plataforma da máquina de alimentação de fio.

Equipamentos elétricos e de automação: sistema de rede curta, transformador, sistema de alimentação e distribuição de alta tensão, sistema de alimentação e distribuição de baixa tensão, sistema de automação.

Equipamentos Auxiliares: sistema hidráulico, sistema de água de resfriamento, sistema de argônio, sistema de ar comprimido, sistema de lubrificação elétrica.

Processo de fundição do forno de refino de panela LF

Processo de fabricação de aço do forno de refino de panela LF: preparação antes do refino → rosqueamento e carregamento do aço do conversor → levantamento do guindaste → sentado no carro da panela → conectando o tubo de sopro de argônio → abertura da panela para a estação de refino → abaixando a tampa do forno → abaixando o aquecimento do eletrodo → medição de temperatura e amostragem → adição do primeiro lote de desoxidante e suplementação de escória → ajuste fino da liga e adição do segundo lote de desoxidante (escória branca) → medição de temperatura e ajuste da fonte de alimentação → temperatura de controle de refino → alimentação de fio → sopro de argônio suave → adição de isolamento → concha suspensa para fundição contínua

Aquecimento de arco e aquecimento sob pressão normal, medição e amostragem de temperatura e controle preciso da temperatura final para otimizar a temperatura de vazamento;

Refino de escória sintética, dessulfurização, dessulfurização Oxigênio, desgaseificação e remoção de inclusão;

Agitação de gás argônio de sopro inferior para tornar a temperatura do aço fundido uniforme, uniforme e pura;

O ajuste fino de ligas para controlar a composição com precisão, e a composição química final necessária pode ser alcançada de forma eficiente através de elementos de ferroliga ou alimentação de alumínio ou arame;

Equipado com alimentador de arame, o aço fundido é dessulfurizado e desoxidado, a morfologia e distribuição das inclusões são alteradas e os elementos da liga são controlados com precisão. Ao mesmo tempo, possui alta taxa de recuperação de liga, pequena queda de temperatura do aço fundido e baixa poluição ambiental;

Como um dispositivo tampão entre o forno de refino primário e a máquina de lingotamento contínuo, ele garante a produção correspondente do forno de refino primário e do lingotamento contínuo, e realiza o lingotamento contínuo em vários fornos.

Otimização da tecnologia do forno de refino panela Sanrui LF 20T

Eletrodo rotativo duplex.

Tecnologia de estação dupla para torre de panela.

Tecnologia de alimentação de arame online.

Medição automática de temperatura e tecnologia de amostragem.

Aumentar a tecnologia de sucata de aço.

Tecnologia automática de controle de sopro de argônio.

Tecnologia de fabricação de aço LF com um clique.

Serviços fornecidos pela Sanrui

1Como fabricante de forno de refino panela na China, a Sanrui pode fornecer layout básico de forno de refino panela LF e desenhos de layout

2A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina e fornecer um serviço pós-venda confiável.

3A Sanrui oferece treinamento para operadores e pessoal de manutenção, e o equipamento de fundição é fácil de operar e manter

4Preço competitivo e excelente qualidade

5Baixo investimento, alta eficiência de produção, alta taxa de retorno

6Desempenho estável de equipamentos de fundição, produção segura

7Os produtos podem ser personalizados de acordo com diferentes necessidades

8A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente

9Ecologicamente correto, baixo consumo de energia

Sanrui tem muita experiência em fornecedores de fornos de refino em projeto, fabricação, instalação, comissionamento e colocação em produção de equipamentos de processo de produção de aço.

Sanrui fornece consultoria de engenharia de fornos de refino panela LF, incluindo pesquisa e desenvolvimento, design, fornecimento de equipamentos, integração de sistemas e compilação de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços abrangentes serviços de engenharia e técnicos.

Envie-nos os detalhes do seu projeto e nossa equipe de engenharia projetará uma solução de linha de produção de aço para forno panela de refino LF de acordo com suas necessidades.
