Introdução ao forno a arco submerso de ferro-gusa fechado
O forno de arco submerso de ferro-gusa fechado (fabricação de ferro em forno de arco submerso) é um método de fabricação de ferro sem alto-forno.
Sob a premissa de garantir o fornecimento de energia, é fácil resolver o problema utilizando o agente redutor exigido pela fabricação de ferro em forno a arco submerso.

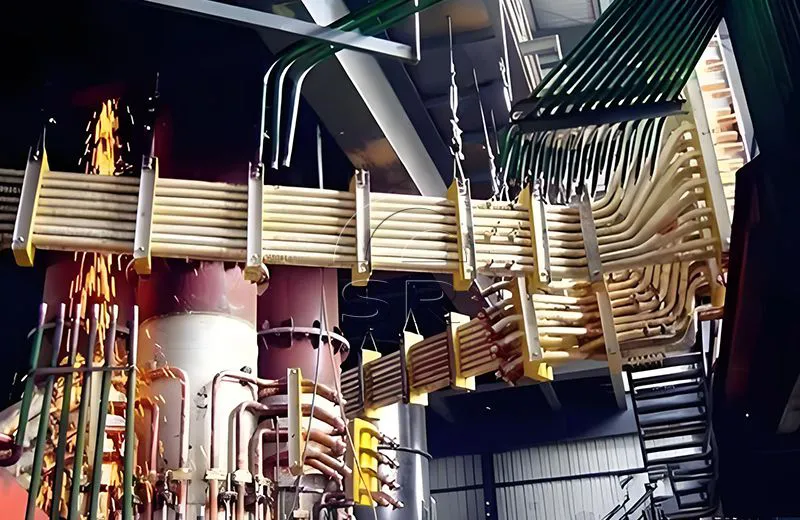

Introdução ao forno a arco submerso de ferro-gusa fechado
O forno fechado de fusão de ferro-gusa (fabricação de ferro em forno de arco submerso) é um método de fabricação de ferro sem alto-forno. Sob a premissa de garantir o fornecimento de energia, é fácil resolver o problema utilizando o agente redutor exigido pela fabricação de ferro em forno a arco submerso. Para a fabricação de ferro em fornos de arco submerso, coque, semicoque e carvão podem ser usados como agentes redutores em vez de coque.
O forno de arco submerso de ferro-gusa fechado Sanrui adota novo processo e novos equipamentos de carregamento a quente, que podem economizar energia, reduzir o consumo e obter bons benefícios.
Este equipamento de forno elétrico de ferro-gusa é apenas o escopo do processo de concentrado de ferro, desde a máquina de sinterização até o forno de arco submerso para fundição de ferro-gusa.
Aplicação principal do forno fechado de ferro-gusa
O forno fechado de ferro-gusa utiliza coque, semicoque e carvão como agente redutor em vez de coque, e o concentrado de ferro
Enviado o agente redutor da máquina de sinterização
E depois enviado para o forno de arco submerso para fundição em ferro-gusa.
Características do equipamento de forno de ferro-gusa fechado
1. O forno de fusão de ferro-gusa fechado é um forno de ferro-gusa elétrico totalmente fechado, totalmente hidráulico e fixo, e o forno de fusão de ferro-gusa fechado adota tecnologia de operação de pressão micro-positiva.
2. São utilizados dois conjuntos de saídas de ferro e escória, um para uso e outro para reserva. Duas conchas de ferro fundido são colocadas na frente de cada conjunto de vazamento de ferro e vazamento de escória.
3. O suporte combinado do eletrodo do forno de ferro-gusa elétrico pode melhorar a condutividade do eletrodo.
4. A tecnologia de anel de pressão de aço inoxidável não magnético de fole é adotada.
5. Design exclusivo de hidrovia e processo de fabricação avançado de capa protetora resfriada a água.
6. O dispositivo guia de vedação do eletrodo realiza a vedação entre o eletrodo e a tampa do forno, e a posição do eletrodo é fixa. A luva guia de vedação adota a estrutura de resfriamento de água. O isolamento entre a luva guia de vedação e a tampa do forno é bom e o diâmetro do círculo central do eletrodo pode ser ajustado.
Composição do equipamento do forno a arco submerso de ferro-gusa fechado

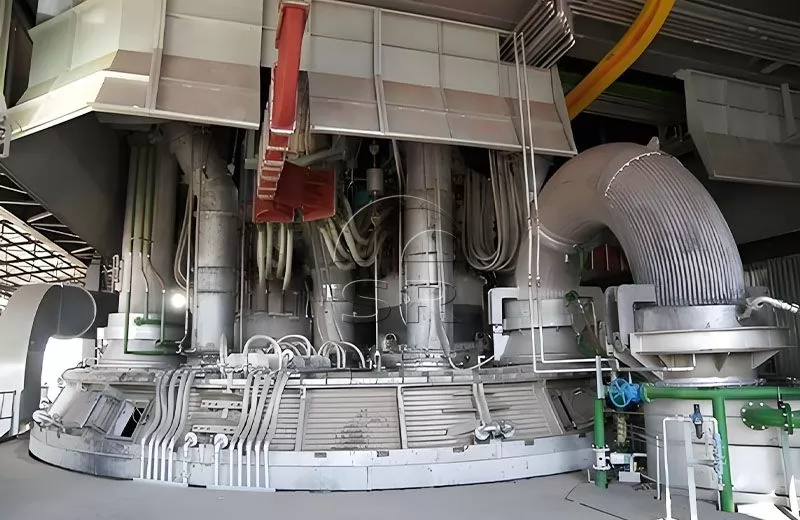

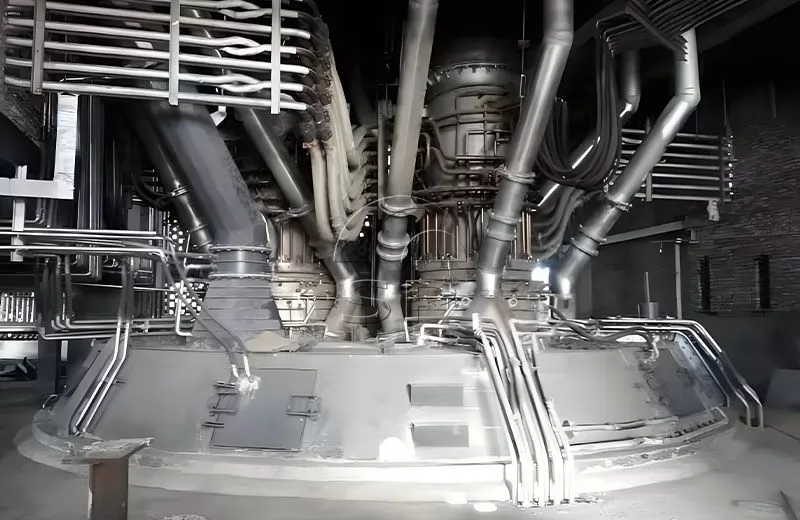

O forno de arco submerso de ferro-gusa fechado é composto principalmente de corpo do forno (casco, saída inferior de aço I e ferro, etc.), revestimento do forno (material refratário), sistema de exaustão frontal do forno, dispositivo de resfriamento de ar inferior do forno, fechado tampa do forno, chaminé, suporte de eletrodo de almofada de cobre, sistema secundário de rede curta, sistema hidráulico, sistema de resfriamento de água, sistema de alimentação superior do forno, sistema de alimentação, guindaste de suspensão de feixe único, transformador de forno elétrico e posição reservada de fonte de alimentação de baixa frequência, equipamento frontal do forno , equipamento elétrico, instrumento, sistema de controle DCS, etc.
Vantagens técnicas do forno a arco fechado de ferro-gusa Sanrui
O forno de arco submerso de ferro-gusa fechado é um forno elétrico fixo, totalmente fechado, totalmente hidráulico, com operação de pressão micro-positiva e ajuste automático de pressão do forno.

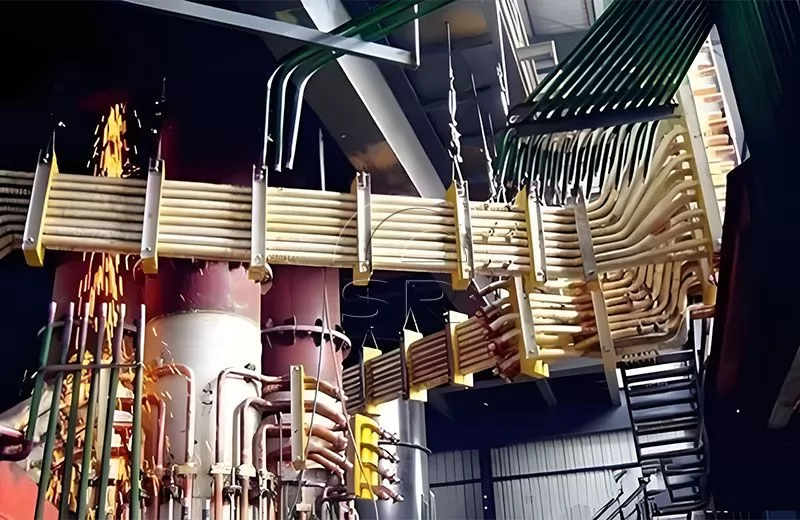

Otimizar a tecnologia de rede curta do forno elétrico de ferro-gusa (sistema de barramento), garantir o equilíbrio trifásico e minimizar o valor da impedância.
A tampa do forno de fusão de ferro-gusa é uma tampa de forno fechada totalmente resfriada a água, com um design de canal exclusivo na parte superior, nenhum ângulo morto de fluxo de água é formado no interior, nenhum bloqueio de vapor é gerado durante o uso e o efeito de resfriamento é bom. Colete e exporte gás, reduza a perda de calor e melhore as condições de trabalho da operação de fundição.
Alimentação totalmente automática, distribuição multiponto no forno, alimentação e fundição contínuas, correspondência automática e ajuste automático da velocidade de alimentação e potência de entrada do eletrodo.
A tecnologia de regulação automática de levantamento de eletrodo realiza fundição automática, regulação de energia, alta eficiência elétrica e baixo consumo de energia.
Detecção automática de temperatura da parede e do fundo do forno e sistema de alarme para garantir uma produção segura.
Operação simples e intuitiva, efeito de interação humano-computador muito amigável.
Baixo investimento, efeito rápido e baixo consumo de energia.
Processo extremamente forte e programação de software avançada.
Principais Parâmetros Técnicos do Forno a Arco Submerso de Ferro Gusa Fechado 36MVA
| Item | Parâmetro |
| Diâmetro do eletrodo/mm | F1250 |
| Diâmetro do círculo central do eletrodo/mm | F4250 |
| Diâmetro do forno/mm | F11500 |
| Profundidade do forno/mm | 3500 |
| Diâmetro interno da carcaça do forno mm | F13500 |
| Altura do casco do forno mm | 6200 |
| Altura da tampa do forno mm | 1500 |
| Curso de elevação do eletrodo mm | 1800 |
| Velocidade de levantamento do eletrodo m/min | 0,5 |
| Número de saídas de ferro | 2 |
| Densidade de corrente do eletrodo A/cm² | 5.4 |
| Consumo de água de resfriamento t/h | Forno elétrico 640, transformador 160) |
| Taxa de operação do equipamento | 99% |
| Número de produção diária de ferro | Tempos (uma vez a cada 90 minutos) |
| Produção média diária t | quatrocentos e quarenta e dois vírgula quatro um |
| Produção de dois fornos de arco submerso em 45 minutos t | E 27,65-29,7, atendendo ao requisito de produção de aço de 27,5 toneladas em 45 minutos. |
Escopo do fornecimento do forno fechado de ferro-gusa
O Forno Elétrico Sanrui é um dos fabricantes e fornecedores de ferro-gusa para fornos de arco submerso. A Sanrui pode fornecer acessórios de forno personalizados de acordo com desenhos fornecidos pelos clientes.
Sistema de alimentação: funil, tubo de alimentação
Corpo do forno: corpo do forno, carcaça do forno, viga de suporte inferior do forno, anel superior do forno, forro do forno

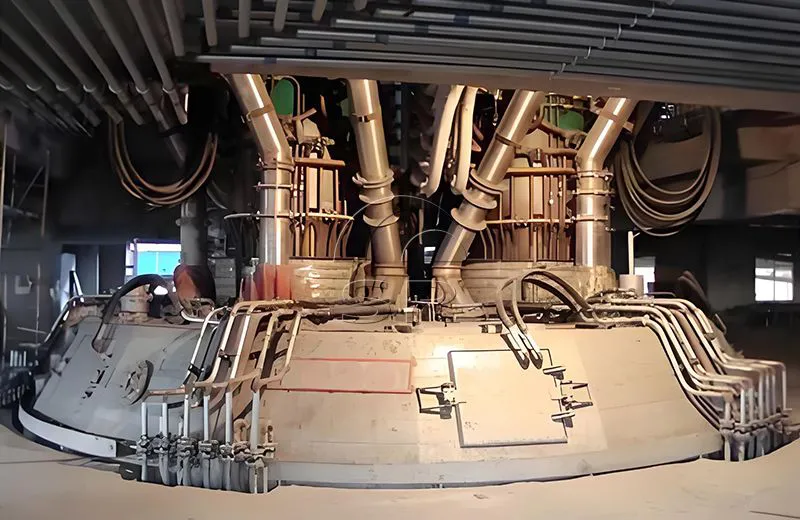

Tampa fechada do forno refrigerado a água: tampa do forno fechada totalmente refrigerada a água, placa lateral da tampa do forno e porta do forno, dispositivo de vedação do eletrodo, chaminé, exaustor de fumaça e tubo de exaustão de fumaça na saída

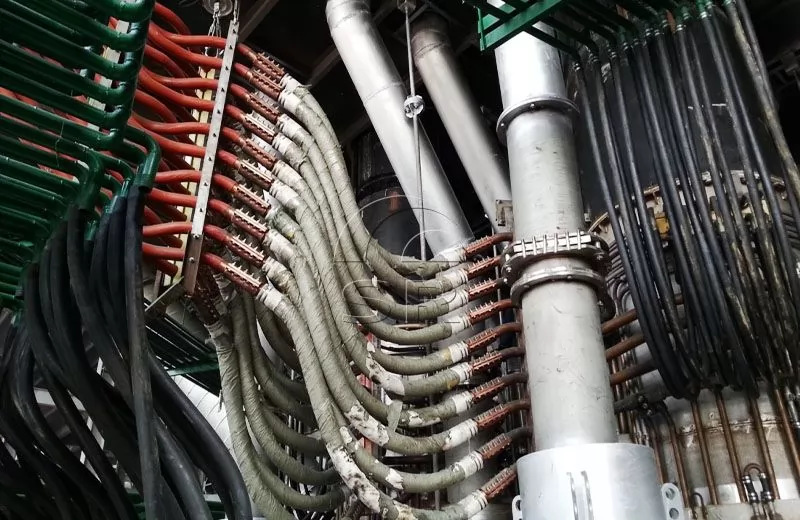

Rede curta (sistema de barramento): compensador, barra de cobre condutora, sistema de suspensão de rede curta, anel coletor e suporte, cabo, placa condutora

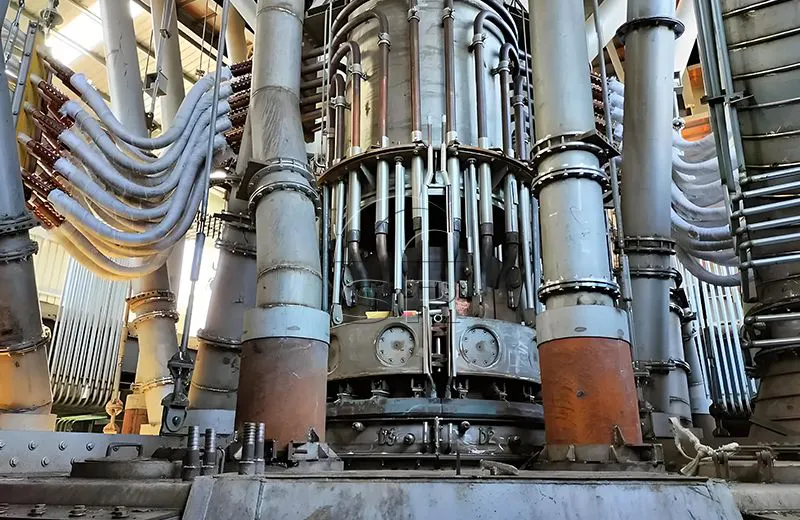

Dispositivo de eletrodo: suporte de eletrodo, revestimento de eletrodo, dispositivo de fixação de eletrodo, dispositivo de liberação de pressão de eletrodo, dispositivo de elevação de eletrodo, guia de eletrodo e ajuste de círculo de distribuição, plataforma de aço
Queimador: rede curta do queimador, trilho guia e haste guia do queimador, corpo do queimador, eletrodo de grafite e material isolante
Sistema de água de resfriamento: distribuidor de entrada, tanque de coleta de água de retorno, tubo de água de resfriamento, tubo de água de retorno, manômetro, termômetro, válvula
Sistema hidráulico: cilindro de fixação do eletrodo, cilindro de fixação e liberação do anel de fricção, cilindro de pressão e liberação do eletrodo, estação de bomba hidráulica, motor, válvula de controle, acumulador, tubo de óleo externo
Transformador elétrico de forno de ferro-gusa
Sistema elétrico de baixa tensão: controle elétrico de baixa tensão, gabinete de fonte de alimentação de baixa tensão, gabinete de proteção de baixa tensão, console de elevação de eletrodo
Sistema de descarga: Descarga de pote, descarregamento de caminhão
Arco submerso de ferro-gusa fechado Processo de fundição em forno
01
O processo básico do forno a arco submerso de ferro-gusa inclui remoção de escória, carregamento de metal, fornecimento de energia, fusão, oxidação, refino de redução e vazamento. Dependendo das características do tipo de aço a ser fundido, existem diferentes métodos de operação. O processo de fundição consiste principalmente em três fases: fusão, oxidação e redução.
02
Com o desenvolvimento contínuo da tecnologia, o processo de fusão do ferro piog em forno de arco submerso também passou por grandes mudanças. Durante o período de fusão, energia auxiliar é utilizada para acelerar a fusão, como injeção de óleo-oxigênio, gás natural-oxigênio ou carvão pulverizado-oxigênio. O tempo de fusão de cada forno é reduzido em 15 ~ 20 minutos, o consumo de energia pode ser reduzido em 50 ~ 60 kWh/t;
03
Após a conclusão, tampe o orifício do forno, envie a concha de ferro fundido para a sala de vazamento e despeje o ferro líquido na máquina de fundição contínua. O ferro-gusa resfriado é carregado na caçamba de ferro e enviado para a área de produto acabado pelo vagão plano para posterior tratamento.
Otimização tecnológica do forno fechado de ferro-gusa Sanrui
O forno de arco submerso de ferro-gusa é um forno de ferro-gusa elétrico fixo, totalmente fechado, totalmente hidráulico, com operação de pressão micro-positiva e ajuste automático de pressão do forno.
Otimize a tecnologia de rede curta (sistema de barramento), garanta o equilíbrio trifásico e minimize o valor da impedância.
A tampa do forno de fusão de ferro-gusa é uma tampa de forno fechada totalmente resfriada a água com um design exclusivo de hidrovia
Tecnologia de ajuste automático de eletrodo inteligente
A tecnologia de anel de pressão de aço inoxidável não magnético de fole é adotada
A tecnologia de anel inferior de cobre em telha de cobre é adotada
Bucha de cobre integralmente forjada com resfriamento direto
O suporte combinado para forno elétrico de ferro-gusa pode melhorar a condutividade do eletrodo.
Serviços fornecidos pela Sanrui
1. Como um dos famosos fabricantes e fornecedores de fornos de arco submerso de ferro gusa na China, a Sanrui pode fornecer layout de fundação e desenhos de layout
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina, fornecendo um serviço pós-venda confiável.
3. A Sanrui oferece treinamento ao pessoal de operação e manutenção, e o equipamento de fundição é fácil de operar e manter.
4. Preço competitivo e excelente qualidade
5. Baixo investimento, alta eficiência de produção e alta taxa de retorno
6. O equipamento do forno de fundição de ferro-gusa tem desempenho estável e produção segura
7. O forno de arco submerso de ferro-gusa fechado pode ser personalizado de acordo com diferentes necessidades
8. A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
9. Ecologicamente correto, baixo consumo de energia
Como um dos o famoso fabricante e fornecedor de forno a arco submerso de ferro gusa na China, Sanrui fornece consultoria de engenharia, P&D, design, fornecimento de equipamentos, integração de sistemas e desenvolvimento de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos os requisitos detalhados do projeto e nossa equipe de engenharia projetará a solução de forno a arco submerso de ferro-gusa fechado com base em suas necessidades.
