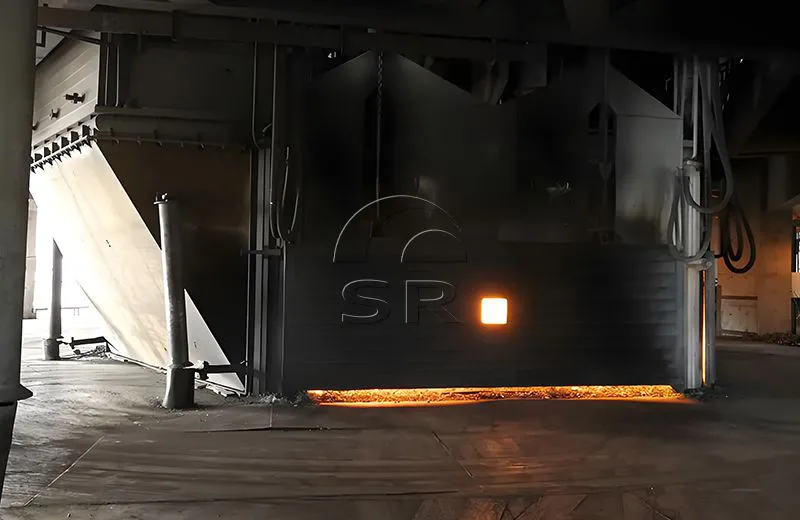

Introdução ao forno de fusão a arco submerso de silício industrial
O forno industrial de arco submerso de silício é um equipamento importante no processamento de minério de silício, desempenhando um papel fundamental na indústria do silício.
O corpo principal do forno é de estrutura retangular, construído com materiais refratários especiais.
O sistema de combustão com certa resistência a altas temperaturas é um sistema de combustão de chama de ciclo fechado, que utiliza combustível apropriado para combustão para garantir uma temperatura estável no forno.
O sistema de aquecimento do forno adota aquecimento por resistência ou aquecimento por arco elétrico para garantir aquecimento uniforme do minério de silício em ambiente de alta temperatura.
Introdução ao forno de fusão a arco submerso de silício industrial
O forno de arco submerso de silício industrial é um equipamento importante no processamento de minério de silício, desempenhando um papel fundamental na indústria do silício.
O forno de arco submerso de silício adota o tipo semifechado, adota o suporte do eletrodo do anel de pressão da bucha de cobre, resfriamento da ventilação inferior do forno elétrico, o corpo do forno adota o corpo do forno rotativo, medição da temperatura corporal do forno, o transformador tem 20% de capacidade de sobrecarga de longo prazo.
O corpo principal do forno de fusão de silício é de estrutura retangular, construído com materiais refratários especiais. O sistema de combustão com certa resistência a altas temperaturas é um sistema de combustão de chama de ciclo fechado, que utiliza combustível apropriado para combustão para garantir uma temperatura estável no forno. O sistema de aquecimento do forno a arco de silício do forno adota aquecimento por resistência ou aquecimento por arco elétrico para garantir o aquecimento uniforme do minério de silício em ambiente de alta temperatura.
O sistema de rede curta do forno de fusão de silício (sistema de barramento), a bucha de cobre e o cabo de entrada têm capacidade de sobrecarga de longo prazo de mais de 20%.
O sistema de controle do forno a arco de silício pode realizar monitoramento e ajuste em tempo real de temperatura, pressão e outros parâmetros no forno.
Aplicação principal de forno de fusão a arco submerso de silício industrial
O silício industrial é usado principalmente como aditivo para ligas não ferrosas. O silício industrial também é usado como agente de liga para aço silício com requisitos rigorosos, e como agente desoxidante para fundição de aço especial e ligas não ferrosas.
O silício industrial pode ser transformado em silício monocristalino para a indústria eletrônica após uma série de processamento industrial.
O silício industrial é amplamente utilizado na preparação de ligas, produção de materiais semicondutores de alta pureza, produção de células solares, produção de materiais resistentes à temperatura e silício orgânico, etc.
Características do silício industrial submerso Equipamento para forno de fusão a arco
O forno de arco submerso de silício industrial semifechado possui as seguintes características técnicas no projeto de processo e seleção de equipamentos:
1. Alta eficiência e conservação de energia: o sistema de combustão de chama de ciclo fechado é adotado e o calor no forno é totalmente utilizado para reduzir o desperdício de energia
2. Estável e confiável: o sistema de controle realiza monitoramento preciso de temperatura, pressão e outros parâmetros para garantir um processo de produção estável e confiável.
3. Proteção ambiental e baixa emissão: o sistema de combustão é razoavelmente projetado e o sistema de tratamento de gases residuais é perfeito para realizar a emissão limpa de gases residuais e atender aos requisitos de proteção ambiental.
4. Operação e manutenção convenientes: a estrutura do equipamento é simples e a manutenção é conveniente, e o operador pode facilmente dominar a operação do equipamento.
5. O transformador do forno de fusão de silício adota o transformador do forno elétrico de potência constante com baixa tensão de impedância, com alto fator de potência e forte capacidade de sobrecarga
6. Rede curta (sistema de barramento) adota tubo de cobre de passagem de água, rede curta externa de compensação total do triângulo do eletrodo (sistema de barramento) e cabo flexível de rede curta adota cabo resfriado a água, com pequena perda de impedância. HTML>
Composição do equipamento para forno de fusão de silício industrial
O forno de fusão de silício industrial é composto principalmente de corpo do forno, carcaça do forno, tampa do forno semifechada, revestimento do forno, sistema de rede curta, sistema de resfriamento de água, sistema de exaustão de fumaça, sistema de remoção de poeira, carcaça do eletrodo, porta-eletrodo, pressão do eletrodo sistema de liberação e elevação, sistema de carga e descarga, suporte, dispositivo de queima, sistema hidráulico, sistema de água de resfriamento, sistema de rede curta, transformador de forno a arco submerso e sistema de controle e proteção de alta tensão, sistema de controle e proteção de baixa tensão, sistema de descarga, operação de computador sistema, cabo de resfriamento de água, etc. Outros acessórios, remoção de poeira, sistema de torre de resfriamento, etc. podem ser fornecidos conforme necessário.
Vantagens técnicas do forno de fusão de silício industrial Sanrui
Operação simples e intuitiva e efeito de interação humano-computador muito amigável;
Grande faixa de regulação de velocidade de levantamento do eletrodo, que pode levantar rapidamente o eletrodo;
A tampa do forno é uma estrutura de resfriamento de água do tipo moldura e a área central é feita de materiais não magnéticos.
Estabilização rápida do arco, regulação precisa da corrente e pequeno impacto na rede;
O controle de isolamento fotoelétrico PLC é adotado, portanto, a capacidade de interferência anti-eletromagnética é forte. Combinado com o design modular do sistema, a operação é estável e confiável, e a taxa de falhas é extremamente baixa;
A programação PLC pode ser usada para cálculos mais complexos, como potência trifásica, corrente, controle de equilíbrio de tensão e modificação do programa é muito conveniente;
Operação simples e clara e manutenção conveniente;
Baixo investimento, efeito rápido e baixo consumo de energia.
Processo extremamente forte e programação de software avançada.
Principais parâmetros técnicos do forno de fusão de silício industrial de 255KVA
| SN | Item | Parâmetro |
| 1 | Capacidade industrial do forno de arco submerso de silício | 25.500kVA (3 × 8.500kVA) |
| 2 | Tipo de eletrodo | eletrodo de grafite |
| 3 | Diâmetro do eletrodo | Φ 780 mm |
| 4 | Diâmetro do círculo de distribuição do eletrodo | Φ 2550mm (ajustável) |
| 5 | Curso de trabalho do eletrodo | 1500mm |
| 6 | Velocidade de levantamento do eletrodo | 0,64m/min |
| 7 | Densidade de potência da área do círculo do eletrodo | 2100kW/m2 |
| 8 | Formato do corpo do forno | cilíndrico |
| 9 | Diâmetro do casco do forno | Φ 8200 mm |
| 10 | Altura do casco do forno | 4800 mm |
| 11 | Diâmetro do forno | Φ 6200 mm |
| 12 | Profundidade do forno | 2.800 mm |
| 13 | Porta de descarga | 2 |
| 14 | Capacidade do transformador do forno a arco de silício | 25500kVA (monofásico 3 × 8500kVA) |
| 15 | Tensão primária | 35kV |
| 16 | Tensão secundária | 140 V ~ 164 V ~ 188 V |
| 17 | Regulação de tensão elétrica em carga de nível 17, diferença de estágio de 3V, 140V ~ 164V para saída de corrente constante, corrente de saída de 89773A, 164V ~ 188V para saída de potência constante, potência de saída de 25500kVA; |
Escopo do fornecimento do forno de fusão de silício industrial
Corpo do forno de arco submerso de silício: mecanismo giratório do corpo do forno, fundo do forno, carcaça do forno, saída de ferro, etc;
Sistema de exaustão de fumos de saída de ferro: exaustor, conduta de gases de combustão, suspensão da conduta de combustão, etc;
Suporte de eletrodo de forno de arco submerso: a parte superior do suporte combinado de eletrodo inclui principalmente: dispositivo de levantamento de eletrodo, dispositivo de retenção e pressão de eletrodo, cilindro de suporte superior e sistema de orientação, tubulação de prensa hidráulica, etc. : cilindro de retenção inferior, tela de proteção de resfriamento de água de aço inoxidável antimagnético, tubo de cobre condutor no forno, bucha de cobre, anel de pressão e sistema de isolamento, etc.
Sistema de elevação hidráulica do eletrodo: o dispositivo de elevação do eletrodo adota estrutura de cilindro hidráulico;

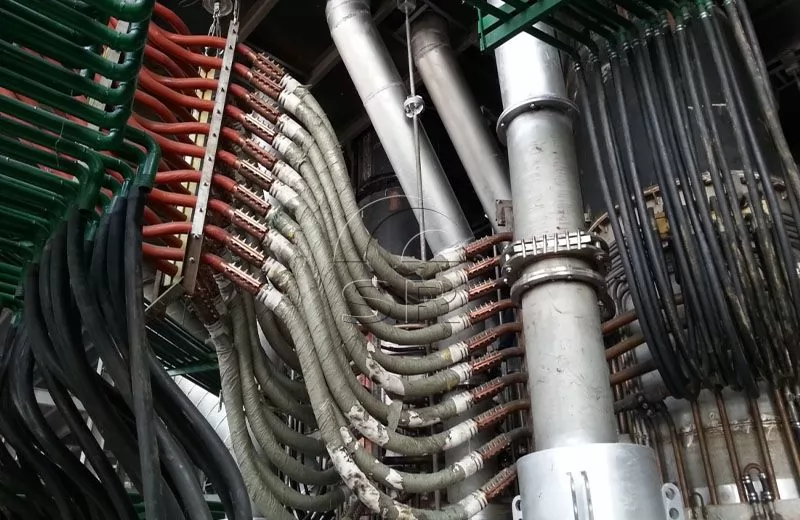

Sistema de barramento secundário (sistema de rede curta): o sistema de barramento secundário inclui: compensador resfriado a água, rede curta de tubo de cobre resfriado a água, cabo resfriado a água, dispositivo suspenso de isolamento, transformador de corrente de baixa tensão, etc.
Exaustor e sistema de exaustão: composto por exaustor, conduta de fumos e válvula borboleta refrigerada a água.
Sistema de resfriamento de água: composto por rede curta, cabo de resfriamento de água, tubo condutor, bucha de cobre, distribuidor de água de resfriamento, instrumento de monitoramento de pressão, temperatura e fluxo, válvula, reservatório de tubo de resfriamento de água, etc.
Sistema de alimentação superior do forno: o sistema de alimentação superior do forno consiste em um alimentador vibratório, um transportador de correia transportadora de material de forno, um transportador de correia reversível, um transportador de correia móvel, um bunker e uma divisória, um tubo de material e isolamento, uma porta de tubo de material, uma cabeça de material, um medidor de nível de material, etc.
Sistema hidráulico: o sistema hidráulico consiste em estação de bomba hidráulica, placa de pressão de eletrodo (estação de válvula), acumulador, etc.
Processo de fabricação de aço em forno de fusão a arco submerso de silício industrial
01
No forno de arco submerso de silício industrial semifechado, o minério de silício entra no corpo do forno através da porta de alimentação e é aquecido em alta temperatura.
02
Com o tempo, o minério de silício gradualmente derrete e se dissolve, formando silício metálico líquido no fundo do forno.
03
O líquido de silício flui da porta de coleta na parte inferior do forno e é resfriado e solidificado para obter o lingote de silício acabado. Ao mesmo tempo, sob a ação do sistema de combustão, o gás residual gerado no forno é descarregado após tratamento para realizar a reciclagem da energia térmica.
Otimização tecnológica do forno de fusão de silício industrial Sanrui
O forno de arco submerso de silício adota o tipo semifechado, adota o suporte do eletrodo do anel de pressão da almofada de cobre, resfriamento da ventilação inferior do forno elétrico, o corpo do forno adota o corpo do forno rotativo, medição da temperatura corporal do forno, o transformador tem 20% de capacidade de sobrecarga de longo prazo. O sistema de rede curta, a bucha de cobre e o cabo de entrada têm capacidade de sobrecarga de longo prazo superior a 20%.
Um isolamento confiável é instalado entre a chaminé e a tampa do forno.
O sistema hidráulico do forno a arco de silício adota uma válvula combinada e um acumulador de energia é definido.
As extremidades superior e inferior do cilindro de elevação do eletrodo são protegidas por isolamento. Para evitar a deflexão do eletrodo, deve ser fornecido isolamento em ambas as extremidades do tubo de óleo de alta pressão na tampa do forno, plataforma, dispositivo guia do eletrodo e dispositivo guia do eletrodo.
Todos os tubos do forno de fusão de silício são fornecidos com valas para tubos para facilitar a manutenção. A válvula gaveta adota haste roscada de aço inoxidável para aumentar sua vida útil. Cada grupo de desviadores de água é fornecido com 3 circuitos de água sobressalentes. A válvula do desviador de água adota válvula de esfera de aço inoxidável ou cobre. O layout do circuito de abastecimento de água e retorno do desviador de água é razoável.
A tampa do forno de ferro silício é de estrutura de resfriamento de água do tipo estrutura e a área central é feita de materiais não magnéticos.
A chaminé do forno elétrico de medição de silício é fornecida com seção de resfriamento de água entre o segundo e terceiro andares para reduzir a temperatura dos gases de combustão.
Serviços fornecidos pela Sanrui
1. Sanrui como um dos famosos fabricantes e fornecedores de fornos de silício na China, Sanrui pode fornecer layout básico de forno de fusão a arco submerso de silício industrial e desenhos de layout
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina e fornecer um serviço pós-venda confiável.
3. Sanrui oferece treinamento para operadores e pessoal de manutenção, e o equipamento de fundição é fácil de operar e manter
4. Preço competitivo e excelente qualidade
5. Baixo investimento, alta eficiência de produção, alta taxa de retorno
6. Desempenho estável do equipamento de fundição, produção segura
7. O forno a arco de silício pode ser personalizado de acordo com diferentes necessidades
8. A capacidade do forno de fusão de silício pode ser ajustada de acordo com as necessidades do cliente
9. Ecologicamente correto e baixo consumo de energia
Sanrui como um dos fornecedores famosos de fornos de ferro-silício, pode fornecer consultoria de engenharia, P&D, design, fornecimento de equipamentos, integração de sistemas e desenvolvimento de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos os requisitos detalhados do seu projeto e nossa equipe de engenharia projetará a solução de forno de arco submerso de silício industrial com base em suas necessidades.
