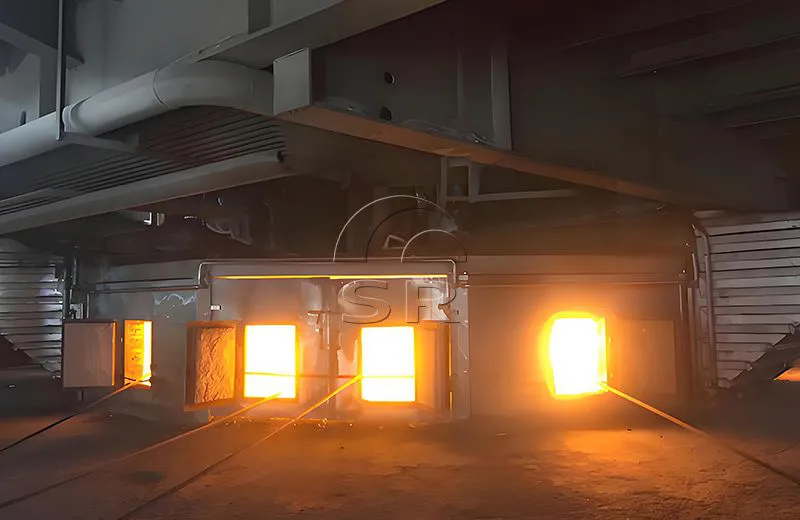

Introdução ao forno de refino de ferroliga
O principal dispositivo mecânico do projeto do forno de ferroliga Sanui combina as condições nacionais da China e baseia-se em tecnologias avançadas internacionais, como Demark e Pyremate.
O forno de refino de ferroligas é usado principalmente para dessiliconização e refino de minério, produtos de refino de ferroligas de alto silício e baixo carbono e fluxo e outros materiais de forno, de modo a obter produtos de ferroligas de médio carbono, baixo carbono e microcarbono;
Introdução ao forno de refino de ferroliga
Como um dos famosos fornecedores de fornos de arco submerso de liga de ferro na China, o principal dispositivo mecânico do design do forno de liga de ferro Sanrui combina as condições nacionais da China e baseia-se em tecnologias avançadas internacionais, como Demark e Pyremate.
O forno de arco submerso de ferroliga adota anel de pressão hidráulica, mecanismo de elevação hidráulica do cilindro de suspensão e dispositivo de ajuste de eletrodo de forno de minério de ferrossilício desenvolvido independentemente, que é um dispositivo de descarga de tensão de controle automático que integra mecânica, elétrica, pneumática e hidráulica.
A ferroliga de forno de arco submerso também possui cabos resfriados a água, tubo de cobre de treliça espacial, conexão paralela reversa de cobre de rede curta, telhas de cobre forjadas, etc.
Forno de refino de ferroligas, ferroligas adota diferentes métodos de fundição de acordo com a variedade do produto e requisitos de qualidade, principalmente método de redução de carbono (alto-forno, forno elétrico), método de redução de calor metálico e método de eletrólise; e pode ser refinado por refino de dessiliconização, sopro de oxigênio, descarbonetação sólida a vácuo e outros métodos.
Aplicação principal do forno de refino de ferroliga
O forno de refino de ferroligas é usado principalmente para dessiliconização e refino de minério, produtos de refino de ferroligas com alto teor de silício e baixo carbono e fluxo e outros materiais de forno, de modo a obter carbono médio, produtos de ferroligas com baixo e micro carbono;
Atualmente usados para fundição de ferro com médio cromo, ferro com baixo teor de cromo, ferro com baixo micro cromo, ferro níquel, ferro manganês, ferro com alto teor de titânio escória, liga de terras raras, zircônio e outros produtos de ferroligas.
Os usuários podem optar por projetar e fabricar equipamentos de forno de refino de ferroligas de acordo com a variedade de liga de fundição e os parâmetros do processo.
Características do equipamento de forno de refino de ligas de ferro
1. O forno de refino de ferroliga possui uma estrutura de capota baixa.

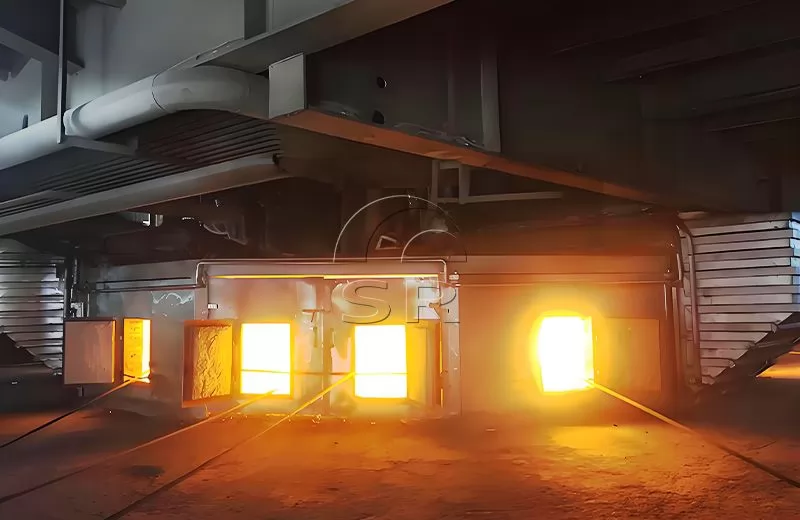

2. Forno de arco submerso de liga de ferro com estrutura de coifa de baixa fumaça semi-fechada.
3. Método de rosqueamento de aço: pacote alto e baixo
4. Tipo semelhante a um forno elétrico a arco, utilizando eletrodos de grafite ou carbono, com funções como aquecimento de arco elétrico, inclinação do corpo do forno, vazamento de ferro, remoção de escória e alimentação superior do forno exigida pelo processo;
5. Tipo semelhante a um forno elétrico de redução, equipado com eletrodos de autocozimento contínuos, o corpo do forno possui diversas formas, como fixo e giratório, e adota uma tampa de forno fixa fechada (ou semifechada); o vazamento de ferro, remoção de escória e sistema de alimentação automática para o processo de fundição são consistentes com a operação do forno elétrico de redução.

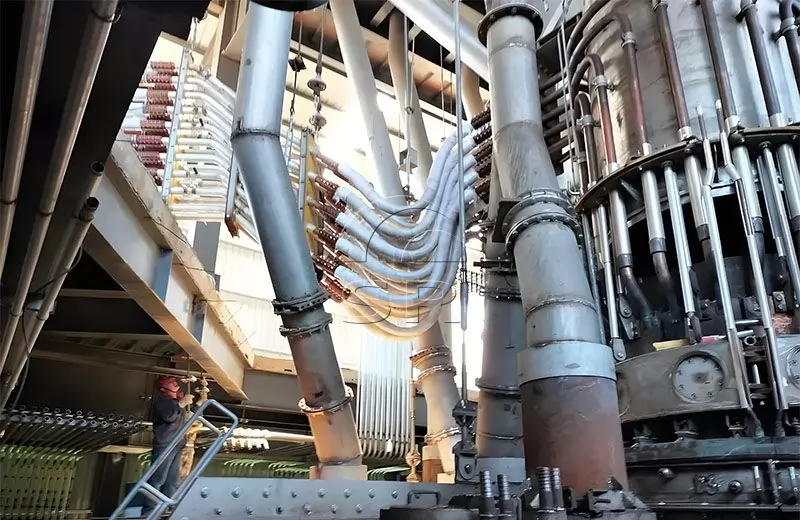

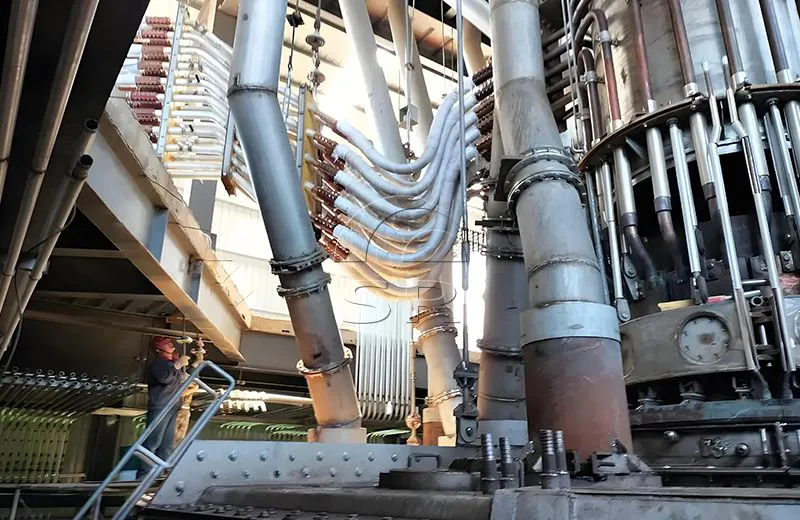

6. A rede curta de forno de arco submerso de ferroliga (sistema de barramento) adota um compensador resfriado a água, tubo de cobre resfriado a água, cabo resfriado a água e placa condutora resfriada a água, e adota uma nova estrutura de rede curta de economia de energia com um layout do triângulo externo.
7. Resfriamento de água circulante, e o equipamento deve ter um sistema de backup de água de alto nível para evitar danos aos componentes causados por quedas repentinas de energia, e um sistema de alarme automático de excesso de temperatura é adotado.
8. O mecanismo de inclinação de ferroliga do forno de arco submerso adota uma grande estrutura de rolo, e o corpo do forno não tem deslocamento horizontal durante a inclinação, e o pacote é fixado durante o rosqueamento de aço, o que melhora a segurança.
9. Todas as engrenagens secundárias do transformador adotam potência constante para maximizar a taxa de utilização do transformador, e o fator de potência natural do transformador atinge mais de 92%.
Composição do equipamento do forno de refino de ferroliga
O forno de refino de ferroliga é composto principalmente de corpo do forno, carcaça do forno, tampa do forno semi-fechada, revestimento do forno, sistema de grade curta, sistema de resfriamento de água, sistema de exaustão de fumaça, sistema de remoção de poeira, carcaça do eletrodo, porta-eletrodo, eletrodo sistema de prensagem e elevação, sistema de carga e descarga, pinça, dispositivo de queima, sistema hidráulico, sistema de água de resfriamento, sistema de rede curta, transformador de forno de arco submerso e sistema de controle e proteção de alta tensão, sistema de controle e proteção de baixa tensão, sistema de descarga, sistema operacional de computador, cabo de resfriamento de água, etc.
Outros acessórios, remoção de poeira, sistema de torre de resfriamento, etc. podem ser fornecidos conforme necessário.
Vantagens técnicas do forno de refino de ferroligas Sanrui
Estrutura de coifa semi-fechada com baixa emissão de fumaça.
Otimize a tecnologia de rede curta de ferroligas de fornos de arco submerso (sistema de barramento), garanta o equilíbrio trifásico e minimize o valor de impedância.
Alimentação totalmente automática, múltiplos pontos de distribuição de material no forno, alimentação contínua e fundição contínua, correspondência automática e ajuste automático da velocidade de alimentação e potência de entrada do eletrodo.
Alimentação totalmente automática, distribuição multiponto no forno, alimentação e fundição contínuas, correspondência automática e ajuste automático da velocidade de alimentação e potência de entrada do eletrodo.
A tecnologia de regulação automática de levantamento de eletrodo realiza fundição automática, regulação de energia, alta eficiência elétrica e baixo consumo de energia.
Detecção automática de temperatura da parede e do fundo do forno e sistema de alarme para garantir uma produção segura.
Operação simples e intuitiva, efeito de interação humano-computador muito amigável.
Baixo investimento, efeito rápido e baixo consumo de energia.
Forte processabilidade e programação de software avançada.
Principais parâmetros técnicos do forno de refino de ferroliga
| Modeloooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo | Capacidade (KVA) | Diâmetro interno do corpo do forno (mm) | Tensão Secundária （V） | Diâmetro do eletrodo （mm） | Diâmetro do círculo de distribuição do eletrodo (mm) | Tipo de fundição |
| 1250KVA | 1250 | 3.000 | 200~60 | 250 | 800 | Ferrovanádio Ferroníquel Manganês médio Ferrocromo |
| 1500KVA | 1500 | 3200 | 200~90 | 300 | 900 | |
| 2200KVA | 2200 | 3500 | 160~80 | 300 | 900 | |
| 2500KVA | 2500 | 3800 | 240~104 | 300 | 950 | |
| 3.000KVA | 3.000 | 4100 | 270~135 | 350 | 1000 | |
| 3600KVA | 3600 | 4500 | 290-255-155 | 400 | 1200 | |
| 4500KVA | 4500 | 4800 | 305-265-162 | 400 | 1250 | |
| 6300KVA | 6300 | 5200 | 312-282-170 | 400 | 1300 | |
| 7.000KVA | 7.000 | 5.000 | 320-288-182 | 400 | 1350 | |
| 9.000KVA | 9.000 | 5500 | 328-294-188 | 450 | 1400 | |
| 12.000 KVA | 12.000 | 6500 | 336-302-194 | 450 | 1450 |
Escopo do fornecimento do forno de refino de ferroliga
Como um dos famosos fornecedores de fornos de arco submerso de ferroligas na China, fornecer serviço personalizado de fabricação OEM de forno de refino de ferroligas da seguinte forma:
Sistema de fornecimento de matéria-prima: tremonha, tubo de alimentação
Corpo do forno: corpo do forno, carcaça do forno, viga de suporte inferior do forno, anel superior do forno, forro do forno
Tampa do forno semifechada: tampa do forno semifechada, painéis laterais da tampa do forno e porta do forno, dispositivo de vedação do eletrodo, chaminé, coifa de saída e tubo de exaustão
Rede curta: compensador, barra de cobre condutora, sistema de suspensão de rede curta, anel coletor e suporte, cabo, placa condutora
Dispositivo de eletrodo: coluna de retenção de eletrodo, revestimento de eletrodo, dispositivo de fixação de eletrodo, dispositivo de pressão de eletrodo, dispositivo de elevação de eletrodo, guia de eletrodo e ajuste de círculo de distribuição, plataforma de aço
Dispositivo de queima: rede curta do dispositivo de queima, trilhos guia e hastes guia do dispositivo de queima, corpo do queimador, eletrodo de grafite, material isolante
Sistema de água de resfriamento: distribuidor de entrada de água, tanque de coleta de água de retorno, tubo de água de resfriamento, tubo de água de retorno, manômetro, termômetro, válvula
Sistema hidráulico: cilindro de fixação do eletrodo, cilindro de fixação e liberação do anel de fricção, cilindro de pressão e liberação do eletrodo, estação de bomba hidráulica, motor, válvula de controle, acumulador, tubo de óleo externo
Transformador de forno de ferrossilício
Sistema elétrico de baixa tensão: controle elétrico de baixa tensão, gabinete de fonte de alimentação de baixa tensão, gabinete de proteção de baixa tensão, console de controle de levantamento de eletrodo
Sistema de descarga: pote de descarga, carro de descarga
Carregando o guincho
Processo de fundição em forno de refino de ferroligas
01
O forno de refino de ferroligas é o principal equipamento para fundição de ferroligas. Os fornos elétricos de ferroligas são divididos em duas categorias: fornos de redução e fornos de refino. Os fornos de redução também são chamados de fornos de arco submerso ou fornos elétricos a minério. Eles adotam operação de arco submerso com eletrodos inseridos na carga. Os fornos de redução são abertos, fechados (ou semifechados), e o corpo do forno é fixo, giratório e outras formas. Fornos de refino são usados para refinar ferroligas de médio carbono, baixo carbono e microcarbono. A capacidade do forno elétrico é geralmente de 1.500 a 6.000 kVA, e adota a forma aberta fixa ou inclinada coberta. O primeiro é semelhante ao forno de redução e pode ser equipado com eletrodos de autocozimento contínuos; este último é semelhante ao forno de aciaria a arco elétrico e utiliza eletrodos de grafite ou carbono.
02
Com o desenvolvimento contínuo da tecnologia, o processo de fabricação de aço em fornos elétricos a arco também passou por grandes mudanças. Durante o período de fusão, energia auxiliar é utilizada para acelerar a fusão, como injeção de óleo-oxigênio, gás natural-oxigênio ou carvão pulverizado-oxigênio. O tempo de fusão de cada forno é reduzido em 15 ~ 20 minutos, o consumo de energia pode ser reduzido em 50 ~ 60 kWh/t;
03
O forno de refino de ferroliga adota o método de fundição intermitente e a carga é adicionada ao forno em lotes ou em lotes. Geralmente é dividido em dois períodos: fusão e refino. Durante o período de fusão, o eletrodo fica enterrado na carga; enquanto durante o período de refino, o arco fica exposto. Após a conclusão do refino, a liga e a escória são descarregadas e novos materiais são carregados para continuar a fundição no próximo forno.
04
Como o método de fundição intermitente é realizado periodicamente, ele também é chamado de método de fundição periódica.
05
Tendo em vista as diferentes características do processo operacional de cada período de fundição, a potência operacional também é diferente. A fundição intermitente é usada para fundir ferromanganês de médio e baixo carbono, ferrocromo de médio, baixo e micro carbono, etc.
Otimização da tecnologia do forno de refino de ferroligas Sanrui
Usando a melhor tecnologia de ferroliga de forno de arco submerso (BAT) disponível, o forno de arco submerso de ferroliga projetado e fabricado pela Sanrui adota tecnologia avançada de cobertura de forno tubular refrigerado a água, tecnologia de parede de forno tubular refrigerado a água, placa composta de cobre-aço condutora tecnologia de braço cruzado, tecnologia de cabo refrigerado a água de grande seção, tecnologia de controle PLC, tecnologia de alta impedância, tecnologia de energia auxiliar, como queimador de oxigênio com pistola de carbono-oxigênio, tecnologia de operação enriquecida com oxigênio e tecnologia de carregamento de ferro quente.
Fornecemos uma série de designs de cobertura de forno para se adaptar a diferentes aplicações de fornos de refino de ferroligas. A solução de cobertura fechada do forno torna a fundição e a manutenção mais seguras. A tampa do forno geralmente é feita de chapa de aço resfriada a água, mas também pode ser usada uma solução combinada combinando chapa de aço resfriada a água e materiais refratários. A vedação hermética garante baixas emissões e coleta e utilização eficiente do gás CO.
Minimiza o consumo de energia, coque e pasta de eletrodo
Alcança alta produtividade e recuperação de metal, especialmente quando se utiliza pellets
O gás CO purificado pode ser usado de forma eficaz em diferentes aplicações de plantas
O pré-aquecimento a 600ºC economiza 70 kWh por tonelada de metal fundido para cada aumento de 100ºC na temperatura
Permite reduzir custos operacionais e reduzir emissões de CO₂ e poeira
Serviços fornecidos pela Sanrui
1. Como um dos famosos fornecedores de fornos de arco submerso de ferroligas na China, a Sanrui pode fornecer layout básico de fornos de refino de ferroligas e desenhos de layout
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina e fornecer um serviço pós-venda confiável.
3. A Sanrui oferece treinamento para operadores e pessoal de manutenção, e o equipamento de fundição é fácil de operar e manter
4. Preço competitivo e excelente qualidade
5. Baixo investimento, alta eficiência de produção, alta taxa de retorno
6. Desempenho estável de equipamentos de fundição, produção segura
7. O forno de ferroliga pode ser personalizado de acordo com diferentes necessidades
8. A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
9. Ecologicamente correto, baixo consumo de energia
Como um dos fornecedores famosos de fornos de arco submerso de ferroligas na China, a Sanrui fornece consultoria de engenharia de fornos de ferroligas, P&D, design, fornecimento de equipamentos, integração de sistemas e desenvolvimento de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos os requisitos detalhados do projeto e nossa equipe de engenharia projetará uma solução de linha de produção de forno de refino de ferroligas com base em suas necessidades.
