Introdução ao forno ferrocromo com alto teor de carbono
O principal projeto do dispositivo mecânico do forno de ferrocromo de alto carbono Sanui combina as condições nacionais da China e baseia-se em tecnologias avançadas internacionais, como Demark e Pyremate.
Fornos de ferrocromo com alto teor de carbono podem atingir consumo específico de energia extremamente baixo, baixo consumo de agentes redutores e eletrodos e resultados de produção muito altos.
Introdução ao forno de ferrocromo com alto teor de carbono
O principal projeto do dispositivo mecânico Ferrocromo SAF do forno de ferrocromo de alto carbono Sanui combina as condições nacionais da China e baseia-se em tecnologias avançadas internacionais, como Demark e Pyremate.
Ele adota anel de pressão hidráulica, mecanismo de elevação hidráulica do cilindro de suspensão e dispositivo de ajuste de eletrodo de forno de aquecimento de minério de ferrocromo de alto carbono desenvolvido de forma independente, que é um dispositivo de descarga de tensão de controle automático que integra cabos mecânicos, elétricos, pneumáticos e hidráulicos, resfriados a água, treliça espacial cobre conexão paralela reversa de cobre de rede curta de tubo, telha de cobre forjada, etc.
O equipamento principal do forno de ferrocromo adota um tipo de forno fixo semifechado com uma coifa curta.
Características do processo: Eletrodos de carbono são selecionados e o revestimento do forno adota tijolos de carbono e tijolos refratários com alto teor de alumínio. O forno de ferrocromo com alto teor de carbono desempenha um papel importante no aquecimento do minério e no processo de fundição.
Aplicação principal do forno de ferrocromo de alto carbono
O objetivo principal do forno de ferrocromo de alto carbono é adicionar minério de cromo qualificado, coque, sílica e matérias-primas de pasta de eletrodo em o forno de ferrossilício de acordo com uma certa proporção de ingredientes.
A fonte de alimentação de alta tensão é fornecida pelo transformador do forno de arco submerso, sistema de rede curta e sistema de porta-eletrodo, e o eletrodo é inserido na carga para fundição por arco submerso.
Após um certo período de fundição, o ferro é descarregado na panela, fundido e triturado e, em seguida, quantitativamente embalado e armazenado após o acabamento.
Os principais usos do ferrocromo de alto carbono: usado como agente de liga para aço esfera, aço ferramenta e aço rápido para melhorar a temperabilidade do aço, aumenta a resistência ao desgaste e a dureza do aço;
Usado como aditivo para ferro fundido para melhorar a resistência ao desgaste e a dureza do ferro fundido e, ao mesmo tempo, o tempo faz com que o ferro fundido tenha boa resistência ao calor.
Características do equipamento de forno de ferrocromo com alto teor de carbono
1. Um corpo de forno circular semi-fechado fixo é adotado Ferrocromo SAF, o fundo é reforçado com vigas I de alta qualidade e a placa de revestimento do forno de ferrocromo é reforçada com aço Q235 como placa de nervura;
2. A estrutura da coifa de baixa fumaça, a porta do forno de ferrocromo de alto carbono, foi projetada para ser fechada; a coifa adota chaminés duplas para exaustão de fumaça;
3. O levantamento do eletrodo é controlado por cilindros hidráulicos, a telha de cobre do eletrodo é fixada por um freio e o eletrodo é fixado e liberado por um freio de mola de disco hidráulico. Os cilindros superior e inferior podem ser usados para realizar prensagem e liberação manual e automática de comprimento fixo;
4. É adoptada uma nova estrutura de rede curta de poupança de energia com uma disposição triangular regular;
5. O círculo de distribuição do eletrodo pode ser ajustado para se adaptar às mudanças nas matérias-primas, produtos e processos;
6. Resfriamento com água circulante, o equipamento necessita de uma fonte de água de emergência para evitar danos às peças causados por falta repentina de água;
7. O sistema hidráulico adota uma configuração de bomba dupla de clique duplo e o bloco de válvula adota A estrutura de bloco integrada é eficiente, segura e confiável;
8. O transformador do forno de ferrocromo do forno de ferrocromo de alto carbono adota um transformador de economia de energia de baixa perda e saída lateral, que pode ser usado com uma sobrecarga de 20%;
9. O controle elétrico de alta tensão adota um gabinete de comutação a vácuo GBC, que possui uma gama completa de detecção e medição de tensão, corrente, energia e eletricidade e proteção de relé, e é equipado com um pára-raios de óxido de zinco para absorver sobretensão operacional;
10. O controlador programável elétrico de baixa tensão controla o controle com alta precisão de controle e baixa taxa de falhas;
11. O levantamento, dosagem e alimentação do eletrodo são todos controlados manual e automaticamente, e a operação é simples e confiável.
Composição do equipamento do forno de ferrocromo com alto teor de carbono
A parte mecânica do forno de ferrocromo de alto carbono é composta principalmente pela carcaça do forno, sistema de coifa de baixa fumaça semi-fechado, sistema de suporte de eletrodo (suporte combinado ou suporte de anel de pressão pode ser selecionado), sistema de rede curta, sistema de exaustão de fumaça , sistema de distribuição de material, sistema de descarga de material, sistema hidráulico, sistema pneumático, sistema de água de resfriamento de forno elétrico, etc.
Os equipamentos auxiliares consistem em: sistema de dosagem, sistema de alimentação, sistema de vazamento de ferro, sistema de vazamento de escória, equipamento de fundição, sistema de acabamento de produto, etc.
O dispositivo de purificação e recuperação de gás residual usa um dispositivo de remoção de poeira de ciclone de saco grande.
A parte elétrica do forno de ferrocromo de alto carbono é composta por um sistema de alta tensão (estação de comutação), um sistema de baixa tensão, um sistema de monitoramento de tela grande e um sistema de controle automático.
Vantagens técnicas do forno de ferrocromo de alto carbono Sanrui
Tipo de forno fechado, operação com pressão micro-positiva, ajuste automático da pressão do forno.
Otimize a tecnologia de curto-circuito para garantir o equilíbrio trifásico e o valor mínimo de impedância.
Alimentação totalmente automática, alimentação multiponto no forno, alimentação contínua, fundição contínua, correspondência automática e ajuste automático da velocidade de alimentação e potência de entrada do eletrodo.
Tecnologia de ajuste automático de levantamento e abaixamento do eletrodo para obter fundição automática, ajuste de potência, alta eficiência elétrica e baixo consumo de energia.
Detecção automática e sistema de alarme para temperatura da parede e do fundo do forno Ferrocromo SAF para garantir uma produção segura.
Operação simples e intuitiva, efeito de diálogo humano-computador muito amigável.
Operação simples e clara, fácil manutenção.
Baixo investimento, resultados rápidos, baixo consumo de energia.
Forte processabilidade e programação de software avançada.
Principais parâmetros técnicos do forno de ferrocromo de alto carbono
| Modelooooooooooooooooooooooooooooooooooooooooooooooooooooooooo | Capacidade do transformador (KVA) | Tensão primária do transformador (kV) |
Tensão secundária do transformador (V) | Diâmetro do eletrodo (mm) | Diâmetro do núcleo do eletrodo (mm) | Diâmetro do casco do forno (mm) | Capacidade de produção anual (t/a) |
| 3200KVA | 3200 | 10 ou 35 | 76~92~104 | 630 | 1650±100 | 5300 | 7260 |
| 6300KVA | 6300 | 10 ou 35 | 92~104~120 | 780 | 1950±100 | 6500 | 14520 |
| 9.000KVA | 9.000 | 10 ou 35 | 112~140~168 | 870 | 2300±100 | 6800 | 20460 |
| 12.500KVA | 12.500 | 10 ou 35 | 120~143~168 | 1020 | 2550±100 | 7600 | 28050 |
| 2500KVA | 25.000 | 35 ou 110 | 150~220~260 | 1300 | 3200±100 | 8.500 | 55770 |
| 30.000KVA | 30.000 | 35 ou 110 | 180~250~360 | 1300 | 3300±100 | 8600 | 66990 |
Escopo de fornecimento do forno de ferrocromo
Como um dos famosos fabricantes de fornos de ferrocromo de alto carbono na China, a Sanrui fornece serviços de fabricação OEM de fornos de ferrocromo personalizados da seguinte forma:
Sistema de fornecimento de matéria-prima: tremonha, tubo de alimentação
Corpo do forno: corpo do forno, carcaça do forno, viga de suporte inferior do forno, anel superior do forno, forro do forno
Tampa do forno semifechada: tampa do forno semifechada, painéis laterais da tampa do forno e porta do forno, dispositivo de vedação do eletrodo, chaminé, coifa de saída e tubo de exaustão

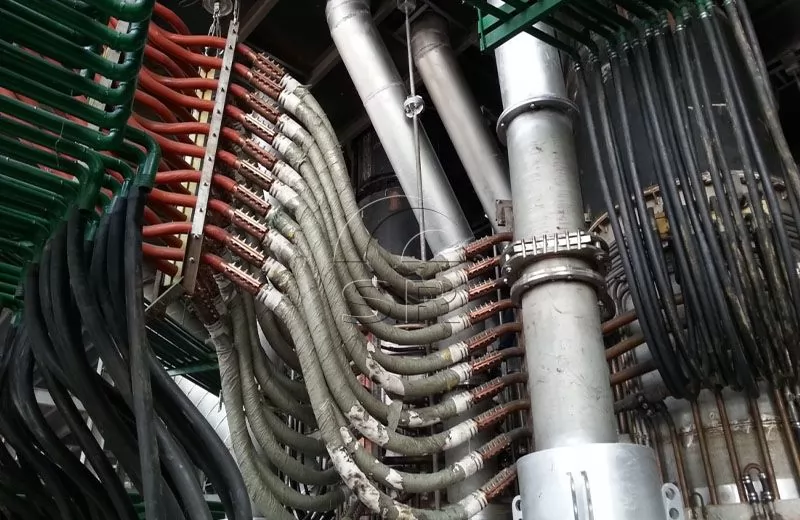

Rede curta: compensador, barra de cobre condutora, sistema de suspensão de rede curta, anel coletor e suporte, cabo, placa condutora
Dispositivo de eletrodo: coluna de retenção de eletrodo, revestimento de eletrodo, dispositivo de fixação de eletrodo, dispositivo de pressão de eletrodo, dispositivo de elevação de eletrodo, guia de eletrodo e ajuste de círculo de distribuição, plataforma de aço
Dispositivo de queima: rede curta do dispositivo de queima (sistema de barramento), trilhos guia do dispositivo de queima e hastes guia, corpo do queimador, eletrodo de grafite, material isolante
Sistema de água de resfriamento: distribuidor de entrada de água, tanque de coleta de água de retorno, tubo de água de resfriamento, tubo de água de retorno, manômetro, termômetro, válvula
Sistema hidráulico: cilindro de fixação do eletrodo, cilindro de fixação e liberação do anel de fricção, cilindro de pressão e liberação do eletrodo, estação de bomba hidráulica, motor, válvula de controle, acumulador, tubo de óleo externo
Transformador de forno de ferrocromo
Sistema elétrico de baixa tensão: controle elétrico de baixa tensão, gabinete de fonte de alimentação de baixa tensão, gabinete de proteção de baixa tensão, console de controle de levantamento de eletrodo
Sistema de descarga: pote de descarga, carro de descarga
Carregando o guincho
Processo de fundição em forno de ferrocromo com alto teor de carbono
01
O forno de ferrocromo com alto teor de carbono é uma solução fechada, ecologicamente correta e com economia de energia, adequada para a produção de fundição de ferrocromo com alto teor de carbono. O pré-aquecimento do forno de ferrocromo com alto teor de carbono pode eliminar água e componentes voláteis, estabilizando assim as condições do processo de fundição e reduzindo o consumo unitário de energia do forno.
02
A pulverização de água na carcaça do forno de ferrocromo de alto carbono e a ventilação forçada na parte inferior do forno garantem um resfriamento eficaz. O revestimento de carbono condutor de calor combinado com o resfriamento eficaz forma uma camada de congelamento espontâneo na superfície quente do revestimento, o que minimiza a erosão do revestimento e melhora a eficiência térmica.
03
As características do forno de ferrocromo com alto teor de carbono são o uso de materiais refratários de carbono ou magnésio como revestimento e o uso de eletrodos de autotreinamento.
04
O eletrodo é inserido na carga para operação do arco submerso, utilizando a energia do arco e a corrente que passa pela carga, e a energia gerada pela resistência da carga para derreter o metal, adicionando materiais um após o outro, e extraindo escória de ferro de forma intermitente e operando continuamente.
05
A carga do transformador do forno de ferrocromo de alto carbono é contínua e estável, com baixa tensão de impedância, mais níveis de regulação de tensão, pequena diferença de nível e forte capacidade de sobrecarga.
06
Fornos de ferrocromo com alto teor de carbono podem atingir consumo específico de energia extremamente baixo, baixo consumo de agentes redutores e eletrodos e resultados de produção muito altos.
07
O design fechado também minimiza as emissões de poeira no ambiente da planta e na atmosfera circundante.
Otimização da tecnologia do forno de ferrocromo de alto carbono Sanrui
Usando a melhor tecnologia disponível (BAT), o forno Ferrocromo SAF projetado e fabricado pela Sanrui adota tecnologia avançada de cobertura de forno tubular resfriado a água, tecnologia de parede de forno tubular resfriado a água, tecnologia de braço cruzado condutor de placa composta de cobre-aço, EBT tecnologia de rosqueamento de aço, tecnologia de cabos resfriados a água de seção grande, tecnologia de controle PLC, tecnologia de alta impedância, tecnologias de energia auxiliares, como queimador de oxigênio com pistola de carbono-oxigênio, tecnologia de operação enriquecida com oxigênio e tecnologia de carregamento de ferro quente, etc.
Fornecemos uma série de designs de coberturas de fornos de ferrossilício para atender diferentes aplicações de fornos de ferrossilício. A solução de cobertura fechada do forno torna a fundição e a manutenção mais seguras. A tampa do forno geralmente é feita de chapa de aço resfriada a água, mas também pode ser usada uma solução combinada combinando chapa de aço resfriada a água e materiais refratários. A vedação hermética garante baixas emissões e coleta e utilização eficiente do gás CO.
Minimiza o consumo de energia, coque e pasta de eletrodo
Alcança alta produtividade e recuperação de metal, especialmente quando se utiliza pellets
O gás CO purificado pode ser usado de forma eficaz em diferentes aplicações de plantas
O pré-aquecimento a 600ºC economiza 70 kWh por tonelada de metal fundido para cada aumento de 100ºC na temperatura
Permite reduzir custos operacionais e reduzir emissões de CO₂ e poeira
Serviços fornecidos pela Sanrui
1. Como um dos famosos fabricantes de fornos de ferrocromo de alto carbono na China, a Sanrui pode fornecer layout básico de ferrocromo SAF (forno de arco submerso) e desenhos de layout
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina e fornecer um serviço pós-venda confiável.
3. A Sanrui oferece treinamento para operadores e pessoal de manutenção, e o equipamento de fundição é fácil de operar e manter
4. Preço competitivo e excelente qualidade
5. Baixo investimento, alta eficiência de produção, alta taxa de retorno
6. Desempenho estável de equipamentos de fundição, produção segura
7. Os produtos podem ser personalizados de acordo com diferentes necessidades
8. A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
9. Ecologicamente correto, baixo consumo de energia
Sanrui fornece consultoria de engenharia de fornos de ferrocromo, pesquisa e desenvolvimento, design, fornecimento de equipamentos, integração de sistemas e desenvolvimento de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços abrangentes serviços de engenharia e técnicos.
Envie-nos os requisitos detalhados do seu projeto e nossa equipe de engenharia projetará uma solução de linha de produção de forno de ferrocromo com alto teor de carbono com base em suas necessidades.
