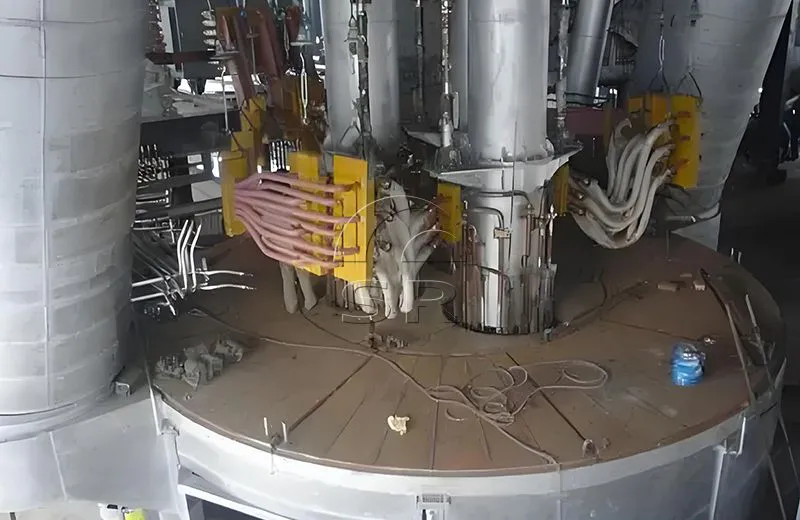

Introdução ao forno de liga de manganês e silício
O principal projeto do dispositivo mecânico do forno de liga de silício de manganês Sanui combina as condições nacionais da China e baseia-se em tecnologias avançadas internacionais, como Demark e Pyremate.
O equipamento principal adota um forno fixo semifechado com coifa de baixa emissão de fumaça.
O forno de liga de silício de manganês é usado principalmente para fundir liga de silício-manganês, que é uma liga contendo silício e manganês.
Introdução ao forno de liga de silício de manganês
O principal projeto do dispositivo mecânico do forno de liga de silício de manganês Sanui combina as condições nacionais da China e baseia-se em tecnologias avançadas internacionais, como Demark e Pyremate.
Ele adota anel de pressão hidráulica, mecanismo de elevação hidráulica do cilindro de suspensão e dispositivo de ajuste de eletrodo de forno de arco submerso de ferrossilício desenvolvido de forma independente, que é um dispositivo de descarga de tensão de controle automático que integra cabos mecânicos, elétricos, pneumáticos e hidráulicos, resfriados a água, tubo de cobre de treliça espacial curto conexão paralela reversa de cobre líquido, telha de cobre forjada, etc.
O equipamento principal adota um tipo de forno fixo semifechado com coifa de baixa emissão de fumaça.
Aplicação principal do forno de liga de silício de manganês
O forno de liga de manganês e silício é usado principalmente para fundir liga de silício-manganês, que é uma liga contendo silício e manganês.
Durante o processo de fundição do forno de silício-manganês, é necessário misturar matérias-primas como sílica e minério de manganês.
Em seguida, é realizada uma reação de redução em alta temperatura para produzir liga de silício-manganês por meio de fundição.
Características da liga de silício de manganês Equipamento do forno
1. O Forno de Arco Submerso Silício Manganês utiliza eletrodos autocozidos, que podem ser usados, formados, sinterizados e conectados ao mesmo tempo, e o processo de operação é relativamente simples.
2. Estrutura de coifa semi-fechada com baixa emissão de fumaça.
3. O levantamento do eletrodo adota levantamento hidráulico manual e automático controlado por computador. O eletrodo é preso por um anel cônico e o cilindro hidráulico da placa condutora é afrouxado. Dois conjuntos de anéis de fricção e cilindros de elevação são usados para obter pressão e liberação automática de comprimento fixo. O diâmetro do círculo de distribuição do eletrodo pode ser ajustado.
4. A rede curta do forno de silício-manganês adota um compensador resfriado a água, um tubo de cobre resfriado a água, um cabo resfriado a água e uma placa condutora resfriada a água, e adota uma nova estrutura de rede curta de economia de energia com um triângulo externo layout.
5. O sistema de alimentação do forno de silício manganês é um silo de alto nível com tubo deslizante ou alimentação manual na frente do forno.
6. Resfriamento de água circulante, e o equipamento deve ter um sistema de backup de água de alto nível para evitar danos aos componentes causados por quedas repentinas de energia, e um sistema de alarme automático de superaquecimento é usado pelo fabricante de fornos de silicomanganês Sanrui.
7. O sistema hidráulico do forno de silício manganês adota uma estrutura de bloco integrada de válvula de cartucho do fabricante do forno de silicomanganês, e o meio hidráulico é água-etilenoglicol.
8. O transformador de forno elétrico de liga de silício de manganês adota um transformador de economia de energia de baixa perda, que pode ser usado por um longo tempo com sobrecarga de 20%, regulação de tensão elétrica sem carga, forte circulação de óleo, resfriamento de água e equipado com temperatura de óleo completa e dispositivos de proteção contra gases.
9. O controle de pressão e liberação do eletrodo adota o controle PLC, e o levantamento e abaixamento do eletrodo adota o controle manual para alcançar o equilíbrio de potência trifásico.
Composição do equipamento do forno de liga de manganês e silício
Como um dos fabricantes de fornos de liga de silício-manganês na China, o Forno de silício-manganês Sanrui é composto principalmente de corpo do forno, carcaça do forno, tampa do forno semi-fechada, revestimento do forno, sistema de curto-circuito, sistema de resfriamento de água, sistema de exaustão de fumaça , sistema de remoção de poeira, revestimento do eletrodo, porta-eletrodo, sistema de prensagem e elevação do eletrodo, sistema de carga e descarga, pinça, dispositivo de queima, sistema hidráulico, sistema de água de resfriamento, sistema de curto-circuito, transformador de forno de arco submerso e controle de alta tensão e sistema de proteção, sistema de controle e proteção de baixa tensão, sistema de descarga, sistema operacional de computador, cabo de resfriamento de água, etc.
Outros acessórios, remoção de poeira, sistema de torre de resfriamento, etc. podem ser fornecidos pelo fabricante do forno de silicomanganês Sanrui conforme necessário.
Vantagens técnicas do forno de liga de silício de manganês Sanrui
Estrutura de coifa semi-fechada com baixa emissão de fumaça, operação com pressão ligeiramente positiva, ajuste automático da pressão do forno.
Otimize a tecnologia de curto-circuito para garantir o equilíbrio trifásico e o valor mínimo de impedância.
Alimentação totalmente automática, alimentação multiponto no forno de silício-manganês, alimentação contínua, fundição contínua, correspondência automática e ajuste automático da velocidade de alimentação e potência de entrada do eletrodo.
Tecnologia de ajuste automático de levantamento e abaixamento do eletrodo para obter fundição automática, ajuste de potência, alta eficiência elétrica e baixo consumo de energia.
Detecção automática e sistema de alarme para temperatura da parede e do fundo do forno para garantir uma produção segura.
Operação simples e intuitiva, efeito de diálogo humano-computador muito amigável.
Operação simples e clara, fácil manutenção.
Baixo investimento, resultados rápidos, baixo consumo de energia.
Forte processabilidade e programação de software avançada.
Principais parâmetros técnicos do forno de liga de manganês e silício
| Capacidade | Tipo de forno | Tipo de fundição | Tensão secundária (V) | Tensão de trabalho (V) | Diâmetro do eletrodo (mm) | Diâmetro do casco do forno (mm) | Diâmetro do círculo de distribuição do eletrodo (mm) | Altura do casco do forno (mm) |
| 6300KVA | Exaustor de baixa fumaça tipo semi-fechado | Liga de silício manganês | 94~126V | 106V | φ780 | φ2000 | φ6200 | 3600 |
| 12500KVA | 120~168V | 138V | φ1020 | φ2500±50 | φ7600 | 4300 | ||
| 16500KVA | 136~190V | 147V | φ1200 | φ3100±50 | φ8600 | 4800 | ||
| 25.000 KVA | 130~169~211V | 184V | φ1300 | φ3600±100 | φ8600 | 5300 |
Escopo de Fornecimento do Forno de Liga de Silício de Manganês
Sanrui é um dos famosos fabricantes de fornos de liga de silício-manganês na China. A faixa de personalização do forno de arco submerso silício-manganês é a seguinte:
Sistema de fornecimento de matéria-prima: tremonha, tubo de alimentação

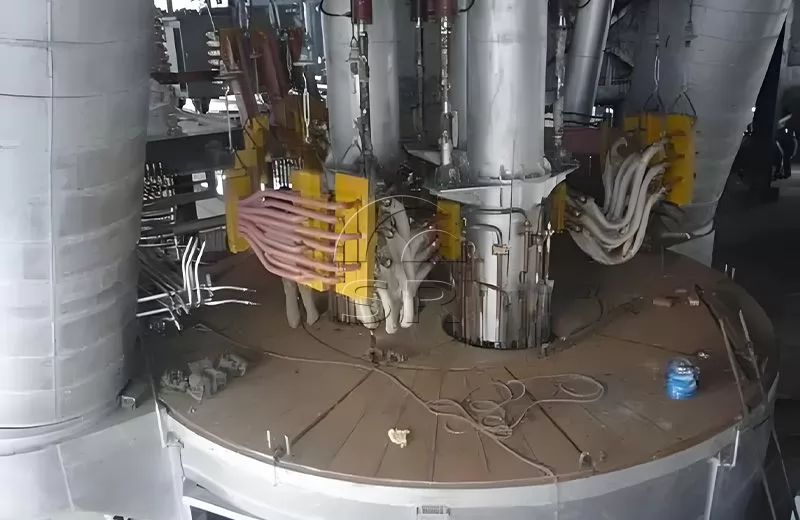

Corpo do forno: corpo do forno, carcaça do forno, viga de suporte inferior do forno, anel superior do forno, forro do forno

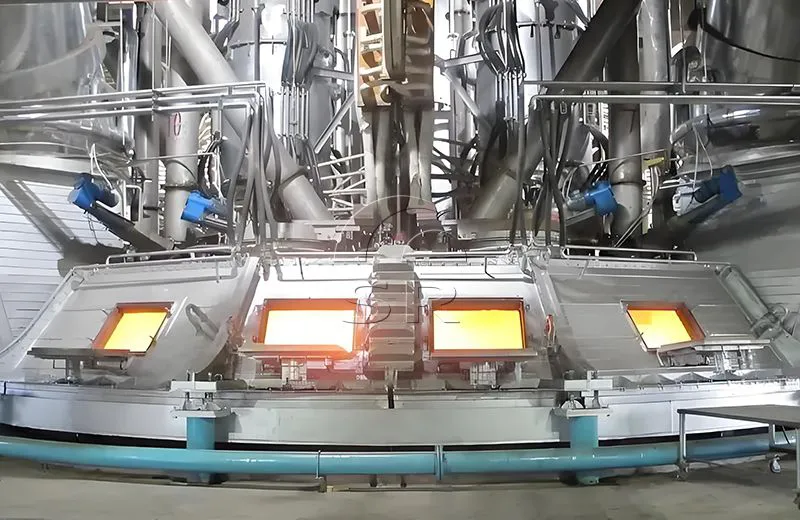

Tampa do forno semifechada: tampa do forno semifechada, painéis laterais da tampa do forno e porta do forno, dispositivo de vedação do eletrodo, chaminé, coifa de saída e tubo de exaustão

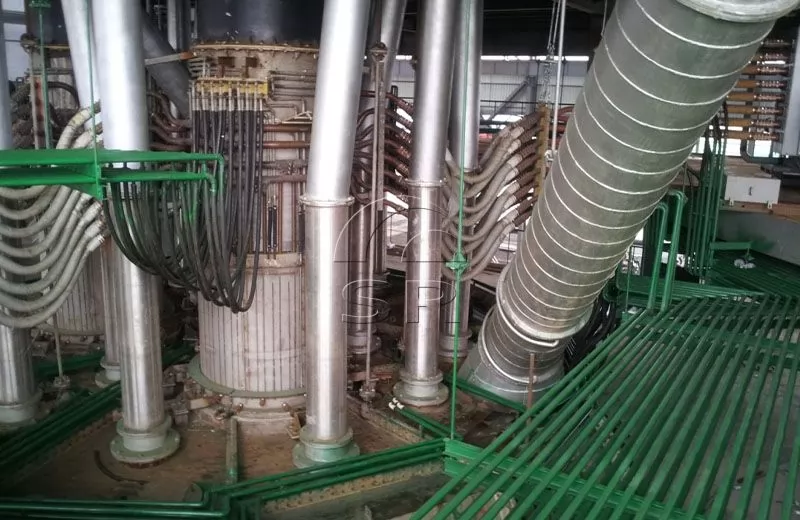

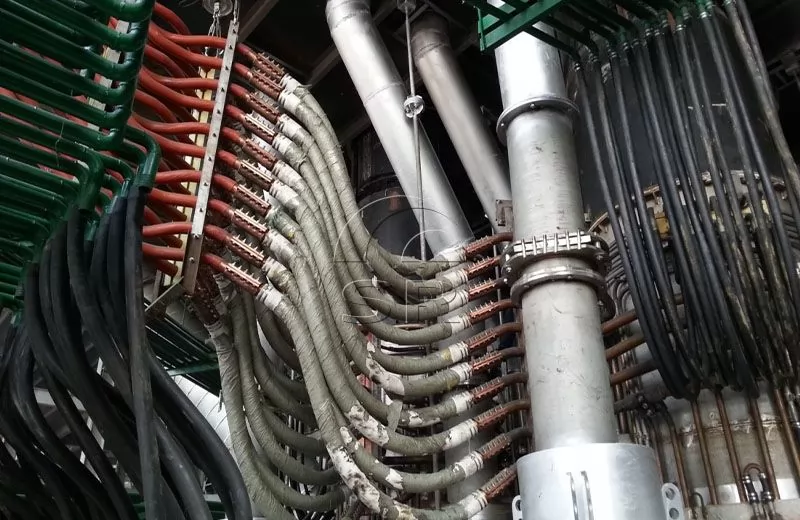

Rede curta: compensador, barra de cobre condutora, sistema de suspensão de rede curta, anel coletor e suporte, cabo, placa condutora

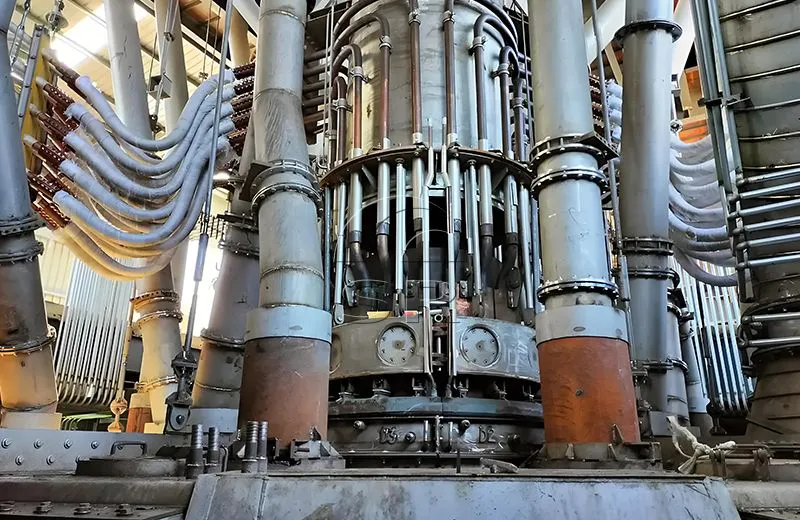

Dispositivo de eletrodo: coluna de retenção de eletrodo, revestimento de eletrodo, dispositivo de fixação de eletrodo, dispositivo de pressão de eletrodo, dispositivo de elevação de eletrodo, guia de eletrodo e ajuste de círculo de distribuição, plataforma de aço
Dispositivo de queima: rede curta do dispositivo de queima, trilhos guia e hastes guia do dispositivo de queima, corpo do queimador, eletrodo de grafite, material isolante
Sistema de água de resfriamento: distribuidor de entrada de água, tanque de coleta de água de retorno, tubo de água de resfriamento, tubo de água de retorno, manômetro, termômetro, válvula
Sistema hidráulico: cilindro de fixação do eletrodo, cilindro de fixação e liberação do anel de fricção, cilindro de pressão e liberação do eletrodo, estação de bomba hidráulica, motor, válvula de controle, acumulador, tubo de óleo externo
Forno de liga de manganês e silíciotransformador
Sistema elétrico de baixa tensão: controle elétrico de baixa tensão, gabinete de fonte de alimentação de baixa tensão, gabinete de proteção de baixa tensão, console de controle de levantamento de eletrodo

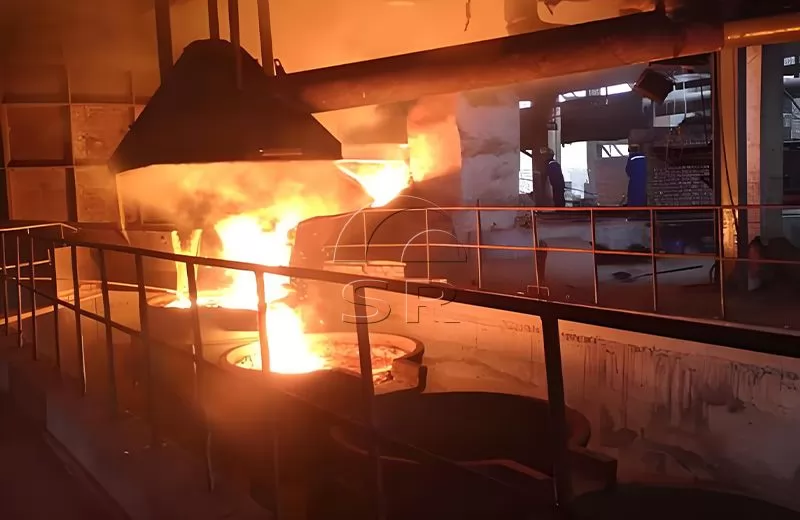

Sistema de descarga: pote de descarga, carro de descarga
Carregando o guincho
Liga de Silício de Manganês Processo de fundição em forno
01
Depois que as matérias-primas, como minério de manganês e escória rica em manganês, são classificadas, os materiais qualificados são armazenados no pátio de matérias-primas. O pátio de materiais também armazena matérias-primas como coque e pasta de eletrodo. Várias matérias-primas são misturadas de acordo com os requisitos da fórmula da liga de fundição. As matérias-primas são elevadas pelo carrinho de ponte inclinado de carregamento até a plataforma de quatro andares da planta principal e enviadas para a tremonha através do carrinho de distribuição de anel e fluem para o forno de silício manganês através do tubo de material.
02
A carga entra no forno semi-fechado de liga de manganês e silício. A fonte de alimentação de 35KV é introduzida no forno através do eletrodo trifásico pelo transformador. O eletrodo gera calor de arco entre a carga e a carga e o transmite para o forno cheio de carga. Através do calor do arco e do calor de resistência, a sílica pode ser reduzida a uma liga de silício manganês.
03
Durante todo o processo de fundição, a intensidade da tensão e da corrente no eletrodo é definida de acordo com os parâmetros do processo de fundição. Os valores de tensão e corrente são diferentes em momentos diferentes, ou seja, a entrada de energia no forno é diferente. O eletrodo é sempre inserido firmemente na carga do forno e o gás escapa uniformemente de toda a superfície da carga.
04
O arco não é exposto do começo ao fim. A carga mista é adicionada ao forno em pequenos lotes à medida que o nível de carga cai, de modo que o nível de carga no forno seja mantido a uma certa altura. O eletrodo tem formato de cone plano. Quando a água de ferro silício-manganês gerada pela redução no forno atinge um certo nível, o olho do forno é aberto com um queimador ou aço redondo para liberar a água de ferro e a escória, remover a escória da liga e depois lançá-la em um molde de lingote. O forno elétrico é alimentado pelo sistema de alimentação prescrito.
05
Em média, um forno elétrico usa ferro uma vez a cada 2 horas, e quatro fornos são usados em cada turno de 8 horas.
06

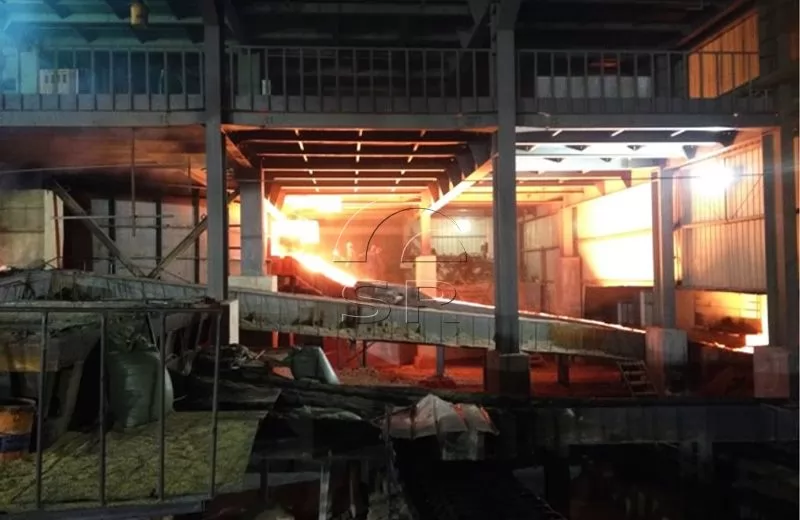

A têmpera da água e o aproveitamento da escória de água são selecionados. Após a conclusão da batida, o carro-concha de ferro é puxado para a sala de fundição pelo guincho e a concha de ferro é levantada pelo guindaste por cerca de 20 minutos. A concha de ferro é fundida no lingote moído. Depois que a liga é levemente resfriada, ela é levantada e içada pelo guindaste para dentro da caixa de ferro. Após resfriamento, é armazenado no armazém.
Otimização tecnológica do forno de liga de silício manganês Sanrui
Usando a melhor tecnologia disponível (BAT), o forno de ferrossilício projetado e fabricado pela Sanrui adota tecnologia avançada de cobertura de forno tubular resfriado a água, tecnologia de parede de forno tubular resfriado a água, tecnologia de braço cruzado condutor de placa composta de cobre-aço, aço EBT - tecnologia de batida, tecnologia de cabo resfriado a água de seção grande, tecnologia de controle PLC, tecnologia de alta impedância, tecnologias de energia auxiliares, como queimador de oxigênio com pistola de carbono-oxigênio, tecnologia de operação enriquecida com oxigênio e tecnologia de carregamento de ferro quente, etc.
Nós fornecemos uma série de designs de tampas de fornos de ferrossilício para atender diferentes aplicações de fornos de liga de silício de manganês como famoso fabricante de fornos de silicomanganês. A solução de cobertura fechada do forno torna a fundição e a manutenção mais seguras. A tampa do forno é geralmente feita de chapa de aço resfriada a água, mas também pode ser usada uma solução combinada combinando chapa de aço resfriada a água e materiais refratários. A vedação hermética garante baixas emissões e coleta e utilização eficiente do gás CO.
Minimiza o consumo de energia, coque e pasta de eletrodo
Alcança alta produtividade e recuperação de metal, especialmente quando se utiliza pellets
O gás CO purificado pode ser usado de forma eficaz em diferentes aplicações de plantas
O pré-aquecimento a 600ºC economiza 70 kWh por tonelada de metal fundido para cada aumento de 100ºC na temperatura
Permite reduzir custos operacionais e reduzir emissões de CO₂ e poeira
Serviços fornecidos pela Sanrui
1. Como fabricante de forno de silicomanganês na China, a Sanrui pode fornecer layout básico de forno de liga de silício de manganês e desenhos de layout
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina e fornecer um serviço pós-venda confiável.
3. A Sanrui oferece treinamento para operadores e pessoal de manutenção, e o equipamento de fundição é fácil de operar e manter
4. Forno de silício manganês com preço competitivo e excelente qualidade
5. Baixo investimento, alta eficiência de produção, alta taxa de retorno
7. Desempenho estável de equipamentos de fundição, produção segura
8. Os produtos podem ser personalizados de acordo com diferentes necessidades
9. A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
10. Ecologicamente correto, baixo consumo de energia
Como um dos fabricantes de fornos de liga de silício e manganês na China, Sanrui fornece consultoria de engenharia, P&D, design, fornecimento de equipamentos, integração de sistemas e desenvolvimento de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos os requisitos detalhados do projeto e nossa equipe de engenharia projetará uma solução de linha de produção de forno de liga de manganês e silício com base em suas necessidades.
