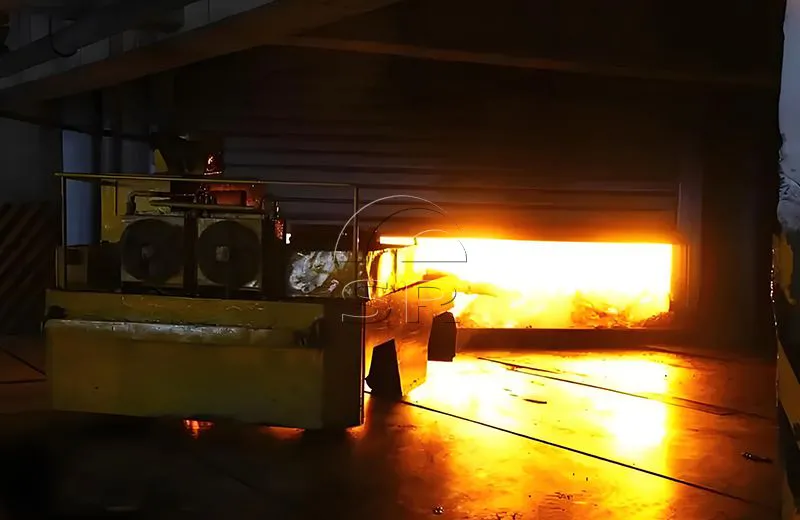

Introdução ao forno de arco submerso
Os fornos de arco submerso são divididos em três tipos de acordo com os métodos de fornecimento de energia:
1) Forno de arco submerso AC
2) Forno de arco submerso DC
3) Forno de arco submerso de baixa frequência
Sanrui Electric Furnace é um fabricante e fornecedor de forno a arco submerso. A Sanrui pode fornecer projetos personalizados de fornos de arco submerso; de acordo com os requisitos técnicos dos clientes. Alguns acessórios SAF podem ser personalizados de acordo com os desenhos fornecidos.
Introdução ao forno de arco submerso
Os fornos de arco submerso são divididos em três tipos de acordo com os métodos de fornecimento de energia:
1) Forno de arco submerso AC
2) Forno de arco submerso DC
3) Forno de arco submerso de baixa frequência
Sanrui Electric Furnace é um fabricante de fornos a arco submerso e fornecedor de fornos a arco submerso. A Sanrui pode fornecer projetos personalizados de fornos de arco submerso de acordo com os requisitos técnicos do cliente. Alguns SAF acessórios pode ser personalizado de acordo com os desenhos fornecidos.
O principal dispositivo mecânico de forno de arco submerso design by Sanui is based on China's national conditions and draws on international advanced technologies such as Demark and Perlmutter. It adopts a hydraulic pressure ring, a suspended cylinder hydraulic lifting mechanism, and self-developed electrode adjustment for the SAF submerged arc furnace. O device is an automatic control charged voltage discharge device that integrates machinery, electrical appliances, pneumatics and hydraulics, water-cooled cables, space lattice copper tube short network copper reverse parallel connection, forged copper tiles, etc. O main equipment adopts a semi-enclosed fixed furnace type with a low hood.
Aplicação principal do forno de arco submerso
SAF usado principalmente para produzir ferroligas (como ferrotungstênio, ferromanganês de alto carbono, ferrossilício de alto carbono, ferrocromo de alto carbono, ligas de ferroníquel).
Forno de arco submerso SAF também usado para produzir silício industrial, carboneto de cálcio, corindo, fósforo amarelo, etc.
Os fornos de arco submerso são usados em indústrias siderúrgicas, não metálicas e outras.
Características do equipamento de forno a arco submerso
1. Alta temperatura e baixo consumo de energia
A temperatura de trabalho do forno de arco submerso projetado chega a mais de 1500°C, de modo que pode derreter muitos metais e compostos de alto ponto de fusão. Ao mesmo tempo, como pode utilizar gases residuais, como gás de alto-forno, como combustível, o consumo de energia durante o processo de fundição é relativamente baixo.
2. Alta eficiência de produção
O forno de arco submerso projetado possui uma velocidade de fundição rápida, pode lidar com uma grande quantidade de minério e possui as características de operação contínua e operação eficiente.
3.Reutilizável
Os materiais metálicos obtidos por fundição em fornos de arco submerso podem ser reaproveitados, economizando matéria-prima e reduzindo desperdícios, o que está em linha com o conceito de desenvolvimento sustentável.
Composição do equipamento do forno a arco submerso
O forno de arco submerso consiste principalmente em carcaça do forno, capa do forno, tampa do forno, forro do forno, sistema de malha curta, sistema de resfriamento de água, sistema de exaustão de fumaça, sistema de remoção de poeira, carcaça do eletrodo, porta-eletrodo, pressão do eletrodo e sistema de elevação, sistema de carga e descarga e controlador, dispositivo de queima, sistema hidráulico, sistema de água de resfriamento, sistema de fundição de torneira, transformador de forno de arco submerso e sistema de controle e proteção de alta tensão, sistema de controle e proteção de baixa tensão, sistema operacional de computador, água -cabo resfriado, etc. Outros acessórios, remoção de poeira, sistemas de torre de resfriamento, etc. estão disponíveis conforme necessário.
Vantagens técnicas do forno de arco submerso Sanrui
A operação é simples e intuitiva, e o efeito do diálogo homem-máquina é muito amigável;
A faixa de ajuste da velocidade de levantamento do eletrodo é grande e o eletrodo pode ser levantado rapidamente;
A área não sensível é continuamente ajustável e o tamanho da área não sensível pode ser ajustado a qualquer momento de acordo com as condições do forno; o tempo de resposta do sistema é curto e a precisão do ajuste é alta;
Estabilização rápida do arco, regulação precisa da corrente e pequeno impacto na rede elétrica;
Devido ao uso do controle de isolamento fotoelétrico PLC, ele possui fortes capacidades de interferência anti-eletromagnética. Além disso, o sistema adota um design modular, o que torna a operação estável e confiável, e a taxa de falhas é extremamente baixa;
Usando a programação do PLC, cálculos mais complexos podem ser realizados, como potência trifásica, corrente, controle de equilíbrio de tensão, etc., e a modificação do programa é extremamente conveniente;
A operação é simples e clara e a manutenção é conveniente;
Baixo investimento, resultados rápidos e baixo consumo de energia.
Possui forte habilidade e programação de software avançada.
Principais parâmetros técnicos do forno a arco submerso
| Capacidade | Tipo de forno | Materiais | Tensão Secundária | Tensão de trabalho | Diâmetro do eletrodo | Círculo de distribuição de eletrodo | Diâmetro da carcaça do forno | Altura da carcaça do forno |
| 6300KVA |
Capô de gás inferior Semifechado |
Ferro silício | 94~126V | 110V | φ780 | φ2000 | φ6100 | 3600 |
| Ferro manganês | 94 ~ 126 V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Liga de manganês-silício | 94~126V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Ferro cromo com alto teor de carbono | 94~126V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Silício | 100~132V | 130 V | φ600 | φ1900 | φ5900 | 3400 | ||
| Ferroníquel | 128~272V | 200 V | φ720 | φ2100 | φ7200 | 4200 | ||
| 12500KVA |
Capô de gás inferior Semifechado |
Ferro silício | 120~168V | 141V | φ1020 | φ2600 | φ7600 | 4300 |
| Ferro manganês | 120~168V | 138V | φ1020 | φ2600±50 | φ7600 | 4300 | ||
| Liga de manganês-silício | 120~168V | 138V | φ1020 | φ2500±50 | φ7600 | 4300 | ||
| Ferro cromo com alto teor de carbono | 120~168V | 146V | φ1020 | φ2600 | φ7600 | 4300 | ||
| Silício | 120~184V | 152V | φ900 | φ2500 | φ7300 | 4200 | ||
| Ferroníquel | 222~322V | 250 V | φ960 | φ2800 | φ8500 | 4800 | ||
| 16500KVA |
Capô de gás inferior Semifechado |
Ferro silício | 136~190V | 154V | φ1200 | φ3000 | φ8200 | 4400 |
| Ferro manganês | 136~190V | 144 V | φ1200 | φ3200 | φ8600 | 4800 | ||
| Liga de manganês-silício | 136~190V | 147V | φ1200 | φ3100±50 | φ8600 | 4800 | ||
| Ferro cromo com alto teor de carbono | 136~190V | 158V | φ1200 | φ3000 | φ8600 | 4800 | ||
| Ferroníquel | 248~392V | 320 V | φ1050 | φ3500 | φ9800 | 5200 | ||
| 25.000 KVA |
Capô de gás inferior Semifechado |
Ferro silício | 90~180~240V | 200 V | φ1250 | φ3200±100 | φ8600 | 4600 |
| Ferro manganês | 130~169~208V | 181 V | φ1300 | φ3800±100 | φ8600 | 5300 | ||
| Liga de manganês-silício | 130~169~211V | 184V | φ1300 | φ3600±100 | φ8600 | 5300 | ||
| Ferro cromo com alto teor de carbono | 150~220~260V | 210 V | φ1300 | φ3600±100 | φ8800 | 5300 | ||
| Ferroníquel | 300~460V | 380 V | φ1220 | φ3900 | φ11500 | 5600 |
Escopo de Fornecimento de Forno a Arco Submerso
Sanrui Electric Furnace é um fabricante e fornecedor de fornos de arco submerso. Sanrui pode fornecer design de forno de arco submerso personalizado de acordo com os requisitos técnicos do cliente. Alguns acessórios SAF podem ser customizados de acordo com os desenhos fornecidos.
Sistema de fornecimento de matéria-prima: tremonha, tubo de alimentação
Corpo do forno: corpo do forno, carcaça do forno, viga de suporte inferior do forno, anel superior do forno, forro do forno
Cobertura do forno semifechado: topo do forno semifechado, painéis laterais da tampa do forno e porta do forno, dispositivo de vedação do eletrodo, chaminé, coifa de saída de fumaça e tubo de exaustão

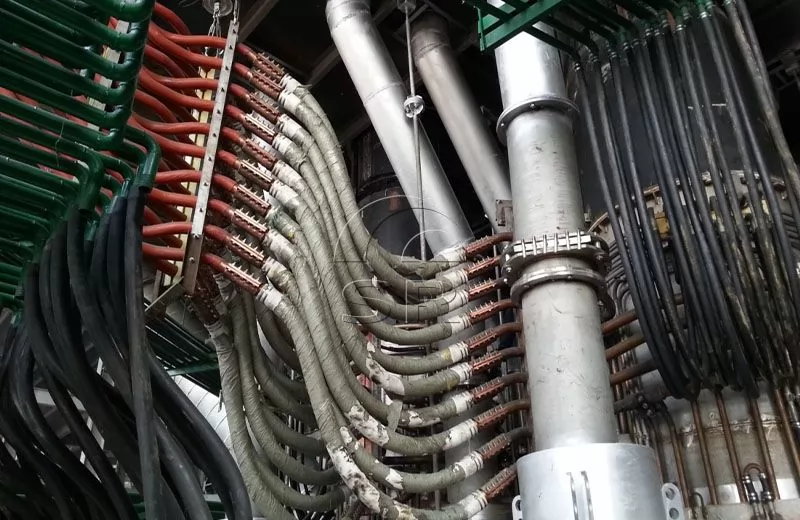

Rede curta: compensador, barra de cobre condutora, sistema de suspensão de rede curta, anel coletor e suporte, cabo, placa condutora

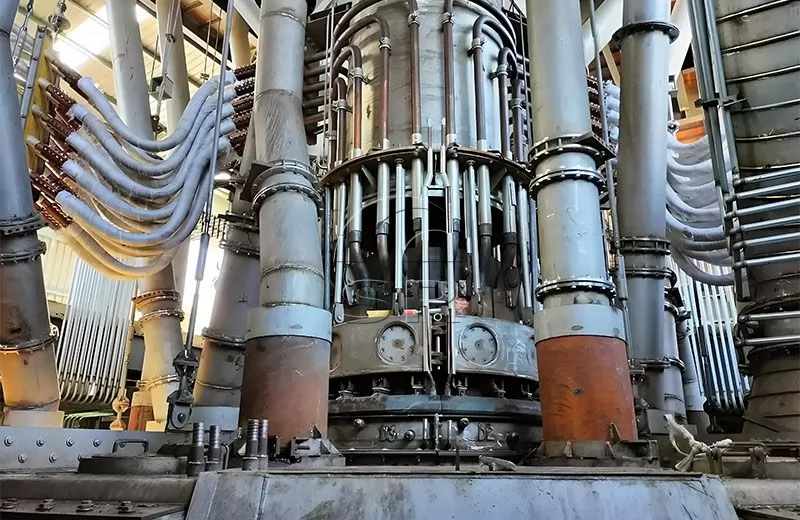

Dispositivo de eletrodo: tubo de retenção de eletrodo, revestimento de eletrodo, dispositivo de fixação de eletrodo, dispositivo de pressão de eletrodo, dispositivo de elevação de eletrodo, guia de eletrodo e ajuste de círculo de distribuição, plataforma de aço
Rede curta: suporte de aço inoxidável, compensador, cabo resfriado a água, suporte de aço inoxidável, tubo de cobre condutor resfriado a água
Sistema de água de resfriamento: distribuidor de entrada de água, tanque de retorno de água, manômetro, termômetro, válvula
Sistema hidráulico: motor, bomba, filtro, tanque de óleo, válvula de controle, acumulador
Transformador de forno de arco submerso
Sistema elétrico de baixa tensão
Sistema elétrico de baixa tensão: low-voltage electrical control, low-voltage power supply cabinet, low-voltage protection cabinet, electrode lifting control console
Sistema de controle de automação: Siemens PLC
Processo de fundição em forno de arco submerso
01
SAF O forno de arco submerso é uma solução fechada ecologicamente correta e com economia de energia, adequada para ferroligas (como ferrotungstênio, ferromanganês de alto carbono, ferrosilício de alto carbono, ferrocromo de alto carbono, ferroliga de níquel) e silício industrial, carboneto de cálcio, corindo, fósforo amarelo, etc. . O pré-aquecimento do forno de arco submerso pode eliminar água e componentes voláteis, estabilizando assim as condições do processo de fundição e reduzindo o consumo unitário de energia do forno..
02
A injeção de água na carcaça do forno e a ventilação forçada na parte inferior do forno garantem um resfriamento eficaz. O revestimento de carbono termicamente condutor combinado com o resfriamento eficaz forma uma camada de congelamento espontâneo no lado quente do revestimento, minimizando a erosão do revestimento e melhorando a eficiência térmica.
03
As características do forno de arco submerso são que ele usa materiais refratários de carbono ou magnésio como revestimento do forno e usa eletrodos autotreinados.
04
O eletrodo é inserido na carga para realizar uma operação de arco submerso. A energia do arco e a corrente que passa pela carga são utilizadas para gerar energia devido à resistência da carga para fundir o metal. É um forno elétrico industrial que alimenta materiais continuamente, extrai escória de ferro de forma intermitente e opera continuamente.
05
O transformador do forno de arco submerso tem uma carga contínua e estável, tensão de baixa impedância, muitos estágios de regulação de tensão, pequenas diferenças de passo e forte capacidade de sobrecarga.
06
Fornos de arco submerso podem atingir consumo específico de energia extremamente baixo, baixo consumo de agentes redutores e eletrodos e rendimentos de produção muito altos. O design fechado também minimiza as emissões de poeira no ambiente da fábrica e na atmosfera circundante.
Otimização da tecnologia do forno de arco submerso Sanrui
Usando a melhor tecnologia disponível (BAT), o forno de arco submerso de ferrossilício projetado e fabricado pela Sanrui adota tecnologia avançada de cobertura de forno tubular refrigerado a água, tecnologia de parede de forno tubular refrigerado a água, tecnologia de braço cruzado condutor de placa composta de cobre-aço, Tecnologia de rosqueamento de aço EBT, tecnologia de cabo refrigerado a água de grande seção, tecnologia de controle PLC, tecnologia de alta impedância, tecnologias de energia auxiliares, como queimador de oxigênio com pistola de carbono-oxigênio, tecnologia de operação enriquecida com oxigênio e tecnologia de carregamento de ferro quente, etc.
Fornecemos uma série de designs de coberturas de fornos de ferrossilício para atender diferentes aplicações de fornos de ferrossilício. A solução de cobertura fechada do forno torna a fundição e a manutenção mais seguras. A tampa do forno geralmente é feita de chapa de aço resfriada a água, mas também pode ser usada uma solução combinada combinando chapa de aço resfriada a água e materiais refratários. A vedação hermética garante baixas emissões e coleta e utilização eficiente do gás CO.
Minimiza o consumo de energia, coque e pasta de eletrodo
Alcança alta produtividade e recuperação de metal, especialmente quando se utiliza pellets
O gás CO purificado pode ser usado de forma eficaz em diferentes aplicações de plantas
O pré-aquecimento a 600ºC economiza 70 kWh por tonelada de metal fundido para cada aumento de 100ºC na temperatura
Permite reduzir custos operacionais e reduzir emissões de CO₂ e poeira
Serviços prestados pela Sanrui
1. Como fabricante e fornecedor de forno de arco submerso na China, a Sanrui pode fornecer layout básico e desenhos de layout
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina, fornecendo um serviço pós-venda confiável.
3. A Sanrui oferece treinamento ao pessoal de operação e manutenção, e o equipamento de fundição é fácil de operar e manter.
4. Preço competitivo e excelente qualidade
5. Baixo investimento, alta eficiência de produção e alta taxa de retorno
6. Equipamento de fundição tem desempenho estável e produção segura
7. Os produtos podem ser personalizados de acordo com diferentes necessidades
8. A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
9. Ecologicamente correto, baixo consumo de energia
Como um fabricante e fornecedor de forno a arco submerso, Sanrui fornece consultoria de engenharia, P&D, design, fornecimento de equipamentos, integração de sistemas e preparação de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos os detalhes do seu projeto e nossa equipe de engenheiros projetará uma solução de linha de produção siderúrgica com base em suas necessidades.
