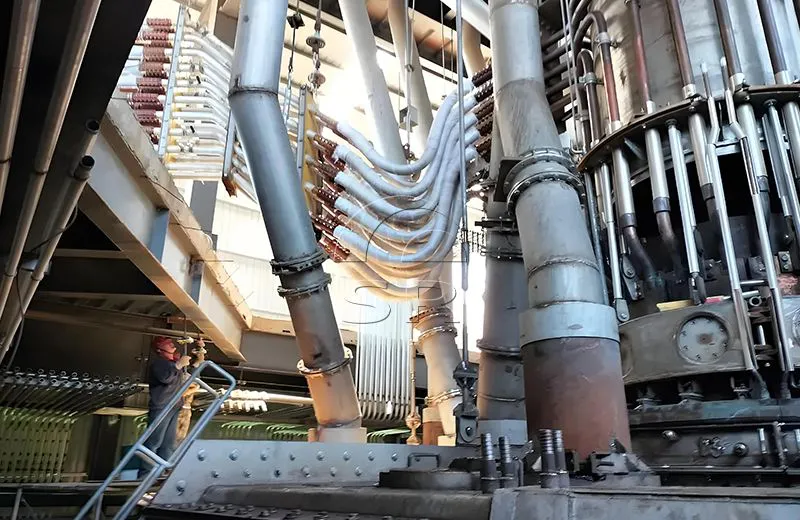

Introdução ao Forno Elétrico Submerso a Arco
O forno de arco elétrico submerso é usado principalmente para reduzir e fundir matérias-primas como minério, agente redutor carbonáceo e solvente.
Forno de arco submerso produz principalmente ferroligas, como ferrossilício, ferromanganês, ferrocromo, ferrotungstênio, liga de silício-manganês, etc.
O principal projeto do dispositivo mecânico do forno de arco elétrico submerso Sanui combina as condições nacionais da China e baseia-se em tecnologias avançadas internacionais, como Demark e Pyremate.
Introdução ao forno elétrico submerso a arco
O principal projeto do dispositivo mecânico do forno de arco elétrico submerso Sanui combina as condições nacionais da China e baseia-se em tecnologias avançadas internacionais, como Demark e Pyremate. Ele adota anel de pressão hidráulica, mecanismo de elevação hidráulica do cilindro de suspensão e dispositivo de ajuste de eletrodo de forno de arco submerso desenvolvido de forma independente, que é um dispositivo de descarga de tensão de controle automático que integra máquinas, aparelhos elétricos, pneumáticos e hidráulicos, cabos resfriados a água, tubo de cobre de treliça espacial conexão paralela reversa de cobre líquido curto, telhas de cobre forjadas, etc.
O forno de arco elétrico submerso é usado principalmente para reduzir e fundir matérias-primas como minério, agente redutor carbonáceo e solvente.
Produz principalmente ferroligas como ferrossilício, ferromanganês, ferrocromo, ferrotungstênio, liga de silício-manganês, etc. Suas características de trabalho são o uso de materiais refratários carbonáceos ou de magnésia como revestimento de forno e uso de eletrodos de autotreinamento.
O eletrodo é inserido na carga para operação do arco submerso, e a energia do arco e a corrente que passa pela carga são utilizadas para gerar energia devido à resistência da carga para derreter o metal, e a carga é adicionada sucessivamente, e a escória de ferro é descarregada de forma intermitente. É um forno elétrico industrial com operação contínua.
Principais usos do forno elétrico submerso a arco
SAF usado principalmente para produzir ferroligas (como ferrotungstênio, ferromanganês de alto carbono, ferrossilício de alto carbono, ferrocromo de alto carbono, ligas de ferroníquel).
SAF também é usado para produzir silício industrial, carboneto de cálcio, corindo, fósforo amarelo, etc.
Os fornos de arco submerso são usados em indústrias siderúrgicas, não metálicas e outras.
Características do equipamento de forno elétrico submerso
1. Alta temperatura e baixo consumo de energia
A temperatura de trabalho do forno elétrico de arco submerso chega a mais de 1500°C, de modo que pode derreter muitos metais e compostos de alto ponto de fusão. Ao mesmo tempo, como pode utilizar gases residuais, como gás de alto-forno, como combustível, o consumo de energia durante o processo de fundição é relativamente baixo.
2. Alta eficiência de produção
O forno de arco submerso possui alta velocidade de fundição, pode manusear uma grande quantidade de minério e possui características de operação contínua e operação eficiente.
3. Reutilizável
Os materiais metálicos obtidos por fundição em fornos de arco submersíveis podem ser reaproveitados, economizando matéria-prima e reduzindo desperdícios, o que está em linha com o conceito de desenvolvimento sustentável.
4. Características de Trabalho
Suas características de trabalho são o uso de materiais refratários de carbono ou magnésio como revestimento do forno e eletrodos de autotreinamento. O eletrodo é inserido na carga para operação de arco submerso, e a energia do arco e a corrente que passa pela carga são usadas para gerar energia devido à resistência da carga para derreter o metal. A carga é adicionada sucessivamente e a escória de ferro é descarregada de forma intermitente. É um forno elétrico industrial que opera continuamente.
5. A carga do transformador do forno a arco elétrico submerso é contínua e estável
A carga do transformador do forno elétrico de arco submerso é contínua e estável, com baixa tensão de impedância, mais níveis de regulação de tensão, menor diferença de nível e forte capacidade de sobrecarga. Pode ser dividida em dois tipos: carga e regulação de tensão sem excitação. Geralmente, os primeiros níveis têm saída de capacidade constante e os últimos níveis têm saída de corrente constante.
Composição do equipamento do forno elétrico submerso
O Arco Submerso Elétrico O forno fornecido por fornecedores de fornos de arco submerso consiste principalmente em carcaça de forno, capa de forno, tampa de forno, revestimento de forno, sistema de malha curta, sistema de resfriamento de água, sistema de exaustão de fumaça, sistema de remoção de poeira, carcaça de eletrodo, suporte de eletrodo, pressão de eletrodo e sistema de elevação, sistema de carga e descarga e controlador, dispositivo de queima, sistema hidráulico, sistema de água de resfriamento, sistema de fundição de torneira, transformador de forno de arco submerso e sistema de controle e proteção de alta tensão, sistema de controle e proteção de baixa tensão, sistema operacional de computador, água -cabo resfriado, etc.
Outros acessórios, remoção de poeira, sistemas de torre de resfriamento, etc. estão disponíveis conforme necessário.
Vantagens técnicas do forno elétrico submerso de arco Sanrui
A operação é simples e intuitiva, e o efeito do diálogo homem-máquina é muito amigável;
A faixa de ajuste da velocidade de levantamento do eletrodo é grande e o eletrodo pode ser levantado rapidamente;
A área não sensível é continuamente ajustável e o tamanho da área não sensível pode ser ajustado a qualquer momento de acordo com as condições do forno; o tempo de resposta do sistema é curto e a precisão do ajuste é alta;
Estabilização rápida do arco, regulação precisa da corrente e pequeno impacto na rede elétrica;
Devido ao uso do controle de isolamento fotoelétrico PLC, ele possui fortes capacidades de interferência anti-eletromagnética. Além disso, o sistema adota um design modular, o que torna a operação estável e confiável, e a taxa de falhas é extremamente baixa;
Usando a programação do PLC, cálculos mais complexos podem ser realizados, como potência trifásica, corrente, controle de equilíbrio de tensão, etc., e a modificação do programa é extremamente conveniente;
A operação é simples e clara e a manutenção é conveniente;
Baixo investimento, resultados rápidos e baixo consumo de energia.
Possui forte habilidade e programação de software avançada.
Principais parâmetros técnicos do forno elétrico submerso a arco
| Capacidade | Tipo de forno | Materiais | Tensão Secundária | Tensão de trabalho | Diâmetro do eletrodo | Círculo de distribuição de eletrodo | Diâmetro da carcaça do forno | Altura da carcaça do forno |
| 6300KVA | Capô de gás inferior Semifechado |
Ferro silício | 94~126V | 110 V | φ780 | φ2000 | φ6100 | 3600 |
| Ferro manganês | 94 ~ 126 V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Liga de manganês-silício | 94~126V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Ferro cromo com alto teor de carbono | 94~126V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Silício | 100~132V | 130 V | φ600 | φ1900 | φ5900 | 3400 | ||
| Ferroníquel | 128~272V | 200 V | φ720 | φ2100 | φ7200 | 4200 | ||
| 12500KVA | Capô de gás inferior Semifechado |
Ferro silício | 120~168V | 141V | φ1020 | φ2600 | φ7600 | 4300 |
| Ferro manganês | 120~168V | 138V | φ1020 | φ2600±50 | φ7600 | 4300 | ||
| Liga de manganês-silício | 120~168V | 138V | φ1020 | φ2500±50 | φ7600 | 4300 | ||
| Ferro cromo com alto teor de carbono | 120~168V | 146V | φ1020 | φ2600 | φ7600 | 4300 | ||
| Silício | 120~184V | 152V | φ900 | φ2500 | φ7300 | 4200 | ||
| Ferroníquel | 222~322V | 250 V | φ960 | φ2800 | φ8500 | 4800 | ||
| 16500KVA | Capô de gás inferior Semifechado |
Ferro silício | 136~190V | 154V | φ1200 | φ3000 | φ8200 | 4400 |
| Ferro manganês | 136~190V | 144 V | φ1200 | φ3200 | φ8600 | 4800 | ||
| Liga de manganês-silício | 136~190V | 147V | φ1200 | φ3100±50 | φ8600 | 4800 | ||
| Ferro cromo com alto teor de carbono | 136~190V | 158V | φ1200 | φ3000 | φ8600 | 4800 | ||
| Ferroníquel | 248~392V | 320 V | φ1050 | φ3500 | φ9800 | 5200 | ||
| 25.000 KVA | Capô de gás inferior Semifechado |
Ferro silício | 90~180~240V | 200 V | φ1250 | φ3200±100 | φ8600 | 4600 |
| Ferro manganês | 130~169~208V | 181 V | φ1300 | φ3800±100 | φ8600 | 5300 | ||
| Liga de manganês-silício | 130~169~211V | 184V | φ1300 | φ3600±100 | φ8600 | 5300 | ||
| Ferro cromo com alto teor de carbono | 150~220~260V | 210 V | φ1300 | φ3600±100 | φ8800 | 5300 | ||
| Ferroníquel | 300~460V | 380 V | φ1220 | φ3900 | φ11500 | 5600 |
Escopo de Fornecimento de Forno Elétrico Submerso a Arco
Como um dos famosos fornecedores de fornos de arco submerso na China, a Sanrui fornece forno de arco submerso para venda com ccompetitivo preço.
Sistema de fornecimento de matéria-prima: tremonha, tubo de alimentação
Corpo do forno: corpo do forno, carcaça do forno, viga de suporte inferior do forno, anel superior do forno, forro do forno
Cobertura do forno semifechado: topo do forno semifechado, painéis laterais da tampa do forno e porta do forno, dispositivo de vedação do eletrodo, chaminé, coifa de saída de fumaça e tubo de exaustão

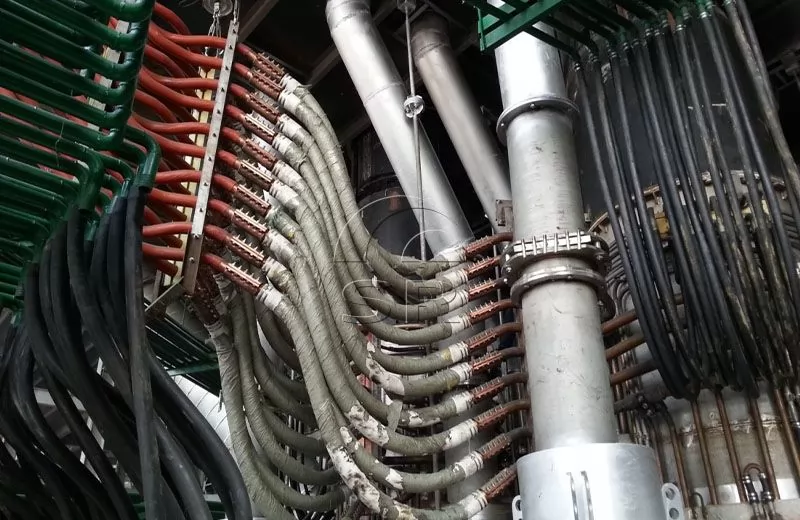

Rede curta: compensador, barra de cobre condutora, sistema de suspensão de rede curta, anel coletor e suporte, cabo, placa condutora
Dispositivo de eletrodo: tubo de retenção de eletrodo, revestimento de eletrodo, dispositivo de fixação de eletrodo, dispositivo de pressão de eletrodo, dispositivo de elevação de eletrodo, guia de eletrodo e ajuste de círculo de distribuição, plataforma de aço
Rede curta: suporte de aço inoxidável, compensador, cabo resfriado a água, suporte de aço inoxidável, tubo de cobre condutor resfriado a água
Sistema de água de resfriamento: distribuidor de entrada de água, tanque de retorno de água, manômetro, termômetro, válvula
Sistema hidráulico: motor, bomba, filtro, tanque de óleo, válvula de controle, acumulador
Transformador de forno de arco submerso
Sistema elétrico de baixa tensão
Sistema elétrico de baixa tensão: low-voltage electrical control, low-voltage power supply cabinet, low-voltage protection cabinet, electrode lifting control console
Sistema de controle de automação: Siemens PLC
Processo de fundição em forno elétrico submerso
01
O forno a arco elétrico submerso (SAF) é uma solução fechada, ecologicamente correta e que economiza energia, adequada para ferroligas (como ferrotungstênio, ferromanganês com alto teor de carbono, ferrossilício com alto teor de carbono, ferrocromo com alto teor de carbono, ferroligas de níquel) e silício industrial, carboneto de cálcio , corindo, fósforo amarelo, etc. O pré-aquecimento do forno de arco submerso pode eliminar água e componentes voláteis, estabilizando assim as condições do processo de fundição e reduzindo o consumo unitário de energia do forno.
02
A injeção de água na carcaça do forno e a ventilação forçada na parte inferior do forno garantem um resfriamento eficaz. O revestimento de carbono termicamente condutor combinado com o resfriamento eficaz forma uma camada de congelamento espontâneo no lado quente do revestimento, minimizando a erosão do revestimento e melhorando a eficiência térmica.
03
As características do forno de arco elétrico submerso são que ele usa materiais refratários de carbono ou magnésio como revestimento do forno e eletrodos autotreinados.
04
O eletrodo é inserido na carga para realizar uma operação de arco submerso. A energia do arco e a corrente que passa pela carga são utilizadas para gerar energia devido à resistência da carga para fundir o metal. É um forno elétrico industrial que alimenta materiais continuamente, extrai escória de ferro de forma intermitente e opera continuamente.
05
O transformador do forno a arco submerso possui carga contínua e estável, baixa tensão de impedância, muitos estágios de regulação de tensão, pequenas diferenças de passo e forte capacidade de sobrecarga.
06
Os fornos de arco submerso podem atingir um consumo específico de energia extremamente baixo, baixo consumo de agentes redutores e eletrodos e rendimentos de produção muito elevados. O design fechado também minimiza as emissões de poeira no ambiente da fábrica e na atmosfera circundante.
Otimização da tecnologia do forno elétrico submerso de arco Sanrui
Usando a melhor tecnologia disponível (BAT), o forno de arco elétrico submerso projetado e fabricado pela Sanrui adota tecnologia avançada de cobertura de forno tubular resfriado a água, tecnologia de parede de forno tubular resfriado a água, tecnologia de braço cruzado condutor de placa composta de cobre-aço, tecnologia de rosqueamento EBT , tecnologia de cabo refrigerado a água de grande seção transversal, tecnologia de controle PLC, tecnologia de alta impedância, tecnologia de energia auxiliar, como lança de carbono-oxigênio e queimador de oxigênio, tecnologia de operação enriquecida com oxigênio e tecnologia de carregamento a quente de metal quente, etc.
Oferecemos uma variedade de designs de coberturas de fornos para atender a diferentes aplicações de fornos submersíveis. As soluções com tampa de forno fechada tornam a fundição e a manutenção mais seguras. As tampas dos fornos são geralmente feitas de placas de aço resfriadas a água, mas também estão disponíveis soluções combinadas que combinam placas de aço resfriadas a água e materiais refratários. A vedação hermética garante baixas emissões e coleta e utilização eficiente do gás CO.
Minimize o consumo de energia, coque e pasta de eletrodo
Obtenha alta produtividade e recuperação de metal, especialmente ao usar pellets
O gás CO purificado pode ser utilizado de forma eficaz em diferentes aplicações de fábrica
Pré-aqueça a 600ºC, cada aumento de temperatura de 100ºC economiza 70 kWh por tonelada de metal fundido
Permite reduzir custos operacionais e reduzir emissões de CO₂ e poeira
Serviços prestados pela Sanrui
1. Como um dos famosos fornecedores de fornos de arco submerso na China, a Sanrui pode fornecer layout básico e desenhos de layout
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina, fornecendo um serviço pós-venda confiável.
3. A Sanrui oferece treinamento ao pessoal de operação e manutenção, e o equipamento de fundição é fácil de operar e manter.
4. Forno de arco submerso à venda com preço competitivo e excelente qualidade
5. Forno a arco submerso à venda com baixo investimento, alta eficiência de produção e alta taxa de retorno
6. Equipamento de fundição tem desempenho estável e produção segura
5. O forno elétrico de arco subemergido pode ser customizado de acordo com diferentes necessidades
6. A capacidade de produção SAF pode ser ajustada de acordo com as necessidades do cliente
7. Ecologicamente correto, baixo consumo de energia
Como um dos famosos fornecedores de fornos de arco submerso na China, Sanrui fornece engenharia, consultoria, P&D, design, fornecimento de equipamentos, integração de sistemas e preparação de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes. .
Envie-nos os detalhes do seu projeto e nossa equipe de engenheiros projetará uma oferta de preço e solução comercial para forno elétrico submerso com base em suas necessidades.
