Introdução ao forno de escória de titânio
A produção de escória de titânio adota o processo de fundição de forno elétrico de escória de titânio (forno circular e forno retangular de acordo com seu formato), que pode ser dividido em três tipos de acordo com as diferentes formas de vedação do forno elétrico: fundição em forno elétrico fechado, fundição em forno elétrico semifechado e fundição em forno elétrico aberto.
Introdução ao forno de escória de titânio
A produção de escória de titânio adota processo de fundição em forno elétrico (forno circular e forno retangular de acordo com seu formato), que pode ser dividido em três tipos de acordo com as diferentes formas de vedação do forno elétrico: fundição em forno elétrico fechado, fundição em forno elétrico semifechado e aberto fundição em forno elétrico.
O principal projeto do dispositivo mecânico do forno de escória de titânio Sanui combina as condições nacionais da China e baseia-se em tecnologias avançadas internacionais, como Demark e Pyremate, adota anel de pressão hidráulica e mecanismo de elevação hidráulica de cilindro suspenso.

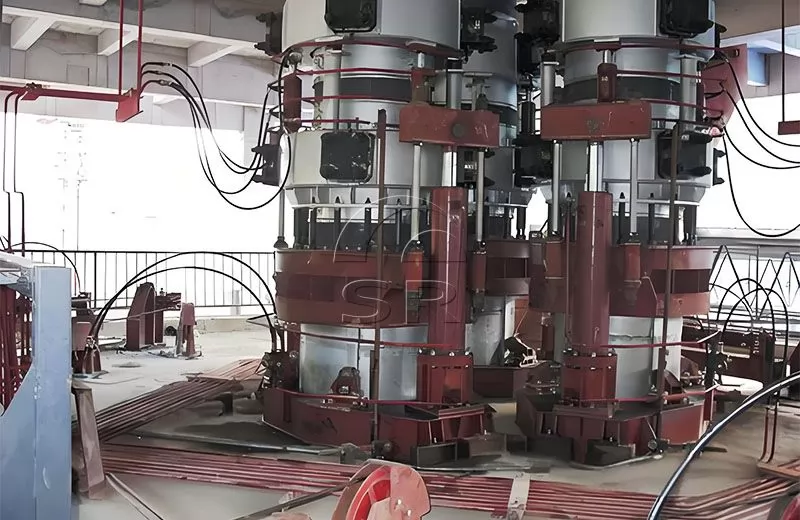

O dispositivo de ajuste de eletrodo do forno de escória de titânio desenvolvido de forma independente é um dispositivo de descarga de tensão de controle automático que integra máquinas, aparelhos elétricos, pneumáticos e hidráulicos, cabos resfriados a água, tubo de cobre de treliça espacial, conexão paralela reversa de cobre de rede curta, telhas de cobre forjadas, etc.

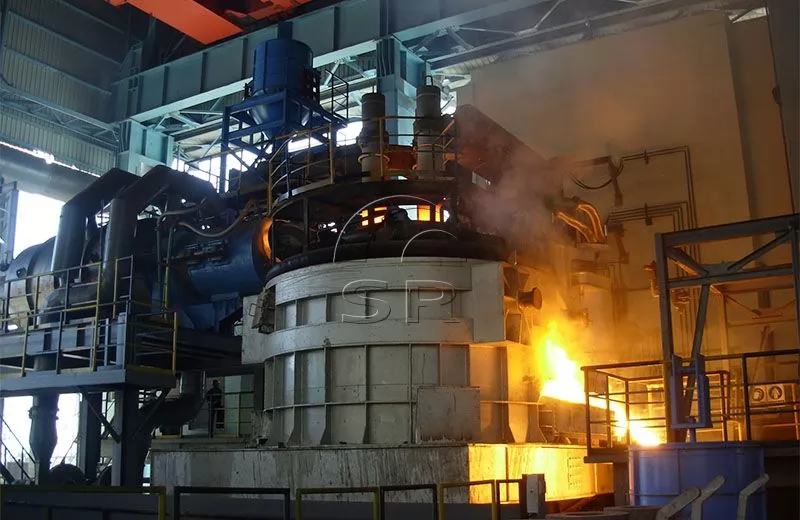

O equipamento principal do forno industrial de escória de titânio adota um tipo de forno fixo fechado.
Características do processo: A fundição de escória de titânio é selecionada a partir de eletrodos cozidos. Como não há necessidade de aumentar o investimento na planta devido ao custo do eletrodo, o ciclo de fundição do forno elétrico de escória de titânio é longo (tempo de fundição de cada forno ≥ 8 horas), a continuidade do eletrodo deve ser alta, e o custo abrangente da pasta do eletrodo e do revestimento do eletrodo do eletrodo autocozimento é baixo.
Aplicação principal do forno de escória de titânio
O princípio de produção de escória de titânio em um forno elétrico de escória de titânio é misturar ilmenita com agente redutor sólido (antracite ou coque, etc.) em uma certa proporção e adicioná-lo a um forno elétrico para redução de fundição.
O óxido de ferro no minério é reduzido seletivamente a ferro metálico, enquanto o óxido de titânio é enriquecido na escória.
Depois obtém-se a separação de escória e ferro, escória de titânio e subproduto de ferro metálico.
Características do equipamento do forno de escória de titânio
1. Forno industrial de escória de titânio totalmente fechado: O forno elétrico para fundição de escória de titânio adota um tipo de forno totalmente fechado, equipado com um sistema de purificação de gás de alta temperatura, a estrutura do corpo do forno adota uma forma circular ou retangular, e o sistema de fonte de alimentação adota um Fonte de alimentação CA.
2. Eletrodo de autocozimento, o levantamento do eletrodo adota levantamento hidráulico manual e automático controlado por computador, o eletrodo é preso por um anel cônico, o cilindro hidráulico da placa condutora é afrouxado e dois conjuntos de anéis de fricção e cilindros de elevação são usados para alcançar pressão e liberação automática de comprimento fixo e o diâmetro do círculo de distribuição do eletrodo podem ser ajustados.

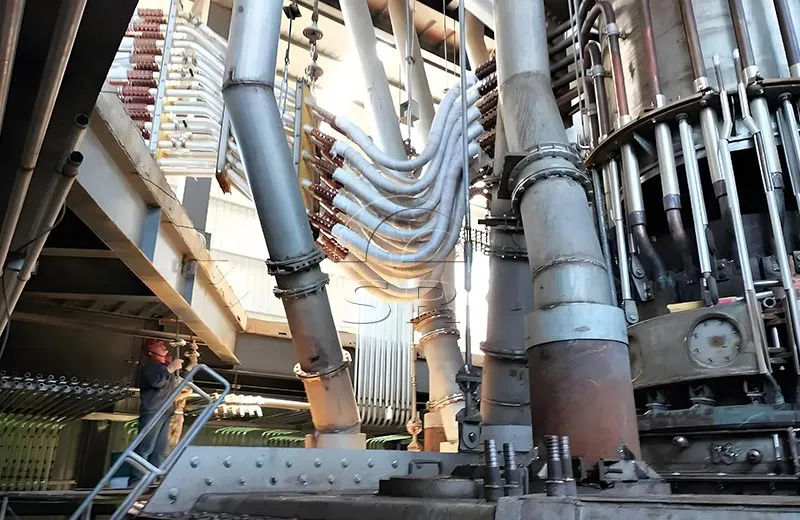

3. A rede curta do forno de escória de titânio industrial (sistema de barramento) adota um compensador resfriado a água, um tubo de cobre resfriado a água, um cabo resfriado a água e uma placa condutora resfriada a água, e adota uma nova rede curta de economia de energia estrutura com um layout de triângulo externo.
4. Sistema de controle automático de alimentação. O sistema de alimentação é uma calha de silo de alto nível ou alimentação manual na frente do forno.
5. Resfriamento de água circulante, e o equipamento deve ter um sistema de backup de água de alto nível para evitar danos às peças causados por quedas repentinas de energia, e um sistema de alarme automático de superaquecimento é usado.
6. Tecnologia de monitoramento de vídeo de alta temperatura para o forno.
7. O transformador de forno elétrico de escória de titânio adota transformador de economia de energia de baixa perda, regulação de tensão elétrica sem carga, forte circulação de óleo, resfriamento de água e equipado com dispositivos completos de proteção de temperatura e gás de óleo.
8. Sistema automático de extensão de eletrodo, sistema avançado de controle de eletrodo. O controle de liberação de pressão do eletrodo adota o controle PLC, e o levantamento e abaixamento do eletrodo adota o controle manual para alcançar o equilíbrio de potência trifásico.
9. A caixa de fumaça adota uma estrutura de resfriamento de água dividida totalmente fechada, incluindo uma seção de resfriamento de água de aço de baixo carbono na borda externa e 3 conjuntos de seções centrais de resfriamento de água em aço inoxidável. Uma luva de vedação de aço inoxidável é instalada na entrada do eletrodo na borda superior da caixa de fumaça.
Composição do equipamento do forno de escória de titânio
O equipamento mecânico do forno elétrico de fundição de escória de titânio consiste nas seguintes partes: parte do corpo do forno do sistema de dosagem e alimentação (incluindo revestimento do forno, rampa de vazamento de escória e ferro, abertura de saída de escória e ferro e máquina de entupimento), coifa, chaminé e combustão secundária câmara, dispositivo guia de vedação de eletrodo, sistema de eletrodo, sistema de barramento secundário, sistema de água de resfriamento, sistema hidráulico, equipamento de suporte de forno elétrico, etc.
Vantagens técnicas do forno de escória de titânio Sanrui
Tipo de forno fechado, operação com pressão micro-positiva, ajuste automático da pressão do forno.
Otimize a tecnologia de curto-circuito para garantir o equilíbrio trifásico e o valor mínimo de impedância.
Alimentação totalmente automática, alimentação multiponto no forno, alimentação contínua, fundição contínua, correspondência automática e ajuste automático da velocidade de alimentação e potência de entrada do eletrodo.
Tecnologia automática de ajuste de levantamento e abaixamento do eletrodo para obter fundição automática, ajuste de potência, alta eficiência elétrica e baixo consumo de energia.
Sistema automático de detecção e alarme para temperatura da parede e do fundo do forno para garantir uma produção segura.
Tecnologia de monitoramento de vídeo de alta temperatura do forno.
Operação simples e clara, fácil manutenção.
Baixo investimento, resultados rápidos, baixo consumo de energia.
Operação simples e intuitiva, efeito de diálogo humano-computador muito amigável.
Forte processabilidade e programação de software avançada.
Principais parâmetros técnicos do forno de escória de titânio 12600KVA
1. Número de fornos elétricos: 1
Tipo: fixo (com câmara de combustão secundária)
Potência nominal do forno elétrico de escória de titânio: 12600kVA
Produção anual de um único forno elétrico: 30.000 toneladas de escória de titânio solúvel em ácido
2. Parâmetros técnicos de um único forno elétrico de escória de titânio de 12600kVA
(1) Transformador
Capacidade nominal: 4200kVA/35kV-quantidade monofásica: 3 unidades/assento
Tensão primária do transformador: 35kV
Método de resfriamento do transformador: óleo de placa espiral
(2) Sistema de eletrodo
Tipo: suporte de eletrodo
Número de eletrodos de trabalho: 3 eletrodos/assento
Diâmetro do círculo central do pólo do eletrodo: φ2200mm (ajustável)
Diâmetro do eletrodo: eletrodo de carbono φ780mm
Curso de elevação do eletrodo: 2.000 mm
Curso de pressão do eletrodo: 50mm/tempo
Tempo de pressão e liberação: ≤30 segundos

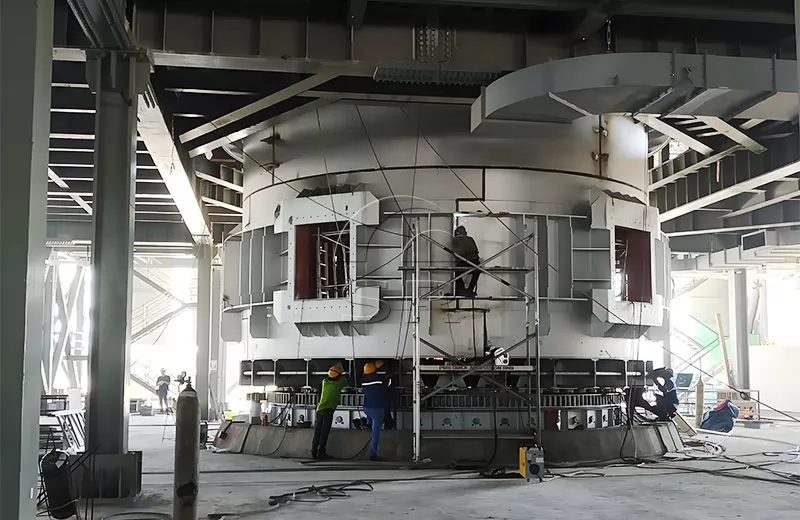

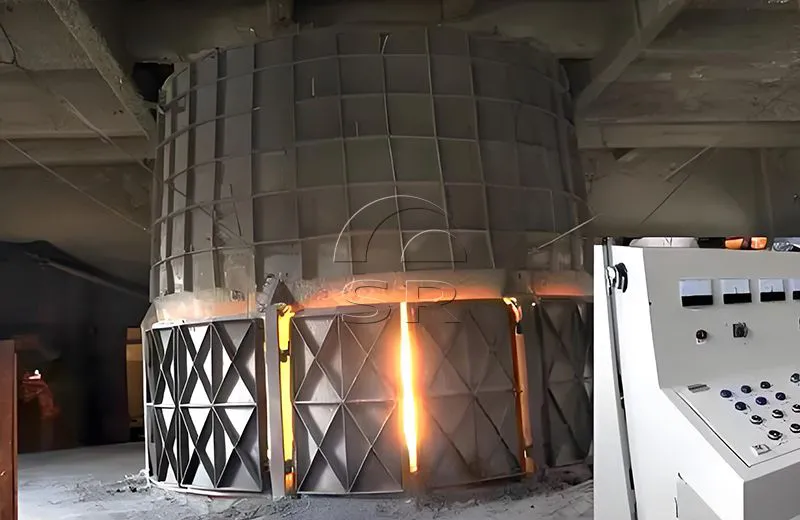

3) Corpo do forno
Diâmetro do casco do forno: φ10600
Diâmetro da câmara do forno: φ8000
Altura do casco do forno: 5800 mm
Profundidade da câmara do forno: 2700 mm
Saída de ferro: 1
Saída de escória: 1
Escopo do fornecimento do forno de escória de titânio
O Forno Elétrico Sanrui é um dos fornecedores fabricantes de fornos para fundição de escória de titânio. A Sanrui pode fornecer forno industrial de escória de titânio personalizado de acordo com desenhos fornecidos pelos clientes.
Sistema de fornecimento de matéria-prima: tremonha, tubo de alimentação
Corpo do forno: corpo do forno, carcaça do forno, viga de suporte inferior do forno, anel superior do forno, forro do forno
Tampa fechada do forno: Tampa fechada do forno, painéis laterais da tampa do forno e porta do forno, dispositivo de vedação do eletrodo, chaminé, coifa de saída de fumaça e tubo de exaustão
Rede curta: compensador, barra de cobre condutora, sistema de suspensão de rede curta, anel coletor e suporte, cabo, placa condutora
Dispositivo de eletrodo: coluna de retenção de eletrodo, revestimento de eletrodo, dispositivo de fixação de eletrodo, dispositivo de pressão de eletrodo, dispositivo de elevação de eletrodo, guia de eletrodo e ajuste de círculo de distribuição, plataforma de aço
Dispositivo de queima: rede curta do dispositivo de queima, trilhos guia e hastes guia do dispositivo de queima, corpo do queimador, eletrodo de grafite, material isolante
Sistema de água de resfriamento: distribuidor de entrada de água, tanque de coleta de água de retorno, tubo de água de resfriamento, tubo de água de retorno, manômetro, termômetro, válvula
Sistema hidráulico: cilindro de fixação do eletrodo, cilindro de fixação e liberação do anel de fricção, cilindro de pressão e liberação do eletrodo, estação de bomba hidráulica, motor, válvula de controle, acumulador, tubo de óleo externo
Transformador de forno de liga de silício de manganês
Sistema elétrico de baixa tensão: controle elétrico de baixa tensão, gabinete de fonte de alimentação de baixa tensão, gabinete de proteção de baixa tensão, console de controle de levantamento de eletrodo
Sistema de descarga: pote de descarga, carro de descarga
Guincho de carregamento
Titânio Processo de fundição em forno de escória
01
O forno elétrico de escória de titânio é o principal equipamento na produção de escória de titânio. Sua função é servir de recipiente para a reação de redução do concentrado de titânio e separação de escória e ferro. O revestimento do forno pode ser dividido em três partes: a parte superior da poça de fusão, a seção da poça de fusão e o fundo do forno. A parte superior da poça de fusão é construída com tijolos de alto teor de alumina, e a seção da poça de fusão e o fundo do forno são construídos com tijolos de magnésia.
02
O processo existente de fundição em forno elétrico de escória de titânio é dividido em fundição intermitente, fundição contínua e método contínuo de alimentação de ar do eletrodo de acordo com as características da poça fundida, e o método de alimentação é dividido em forno elétrico aberto, forno elétrico fechado e semifechado forno elétrico.
03
Diferentes processos de fundição são selecionados de acordo com diferentes requisitos. Os requisitos de controle de pressão no forno elétrico são relativamente altos e os orifícios à prova de explosão na tampa do forno desempenham um papel na manutenção de uma certa pressão. Os termopares de medição de temperatura são instalados em diferentes locais na camada do forno do forno elétrico para medir a temperatura dos materiais refratários em várias posições para determinar o grau de erosão dos materiais refratários.
04

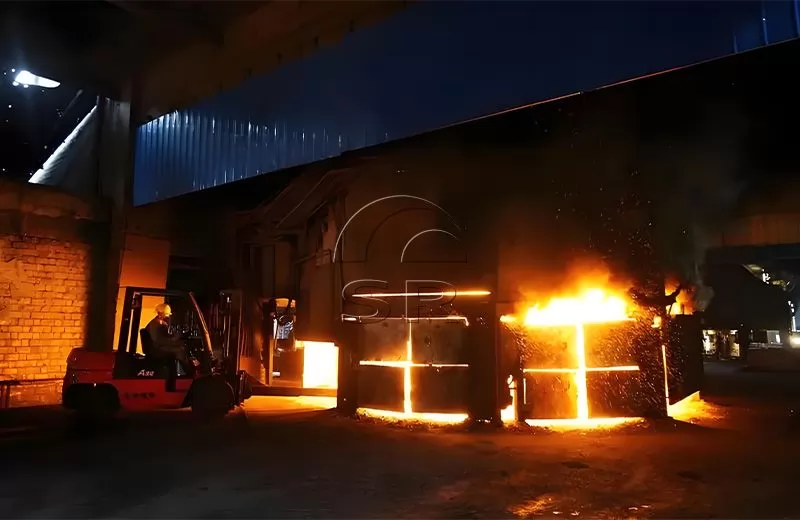

Após o forno elétrico ter condições de abertura do forno para fundição, a ordem de abertura do forno é cozimento do forno elétrico, pré-aquecimento do revestimento, suspensão da escória na parede do forno, descarga de escória e descarga de ferro. Depois que o ferro for descarregado, a saída do ferro deverá ser bloqueada.
05

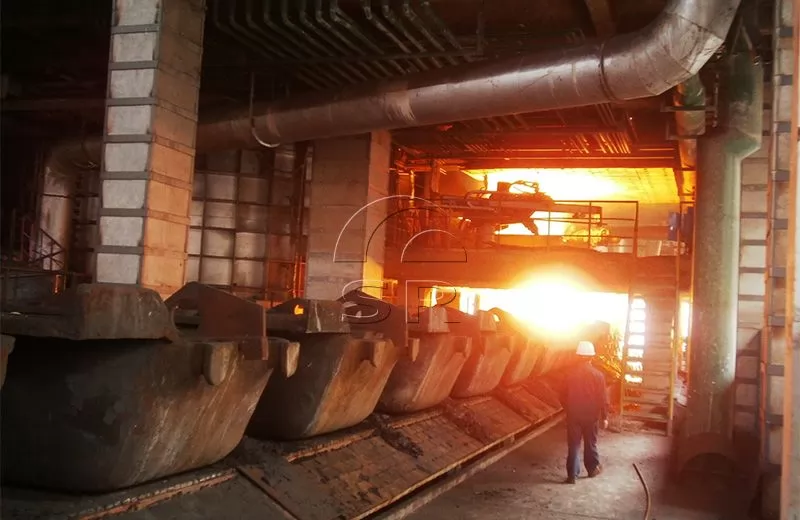

Em seguida, a escória é descarregada e a água da escória flui para a bacia de escória, e a escória da bacia de escória é transportada para a área de resfriamento da escória para resfriamento.
06
Após a descarga da escória, a saída da escória deve ser bloqueada.
Otimização tecnológica do forno de escória de titânio Sanrui
O forno elétrico para fundição de escória de titânio adota um tipo de forno totalmente fechado e é equipado com um sistema de purificação de gás de alta temperatura
Tecnologia de monitoramento de câmeras de alta temperatura no forno
O coletor de fumaça adota uma estrutura dividida totalmente fechada e refrigerada a água
Fornecemos uma série de designs de cobertura de forno para se adaptar a diferentes aplicações de fornos de escória de titânio. A solução de cobertura fechada do forno torna a fundição e a manutenção mais seguras. A tampa do forno geralmente é feita de placas de aço resfriadas a água, mas também pode ser usada uma solução combinada que combine placas de aço resfriadas a água e materiais refratários.
Sistema avançado de controle de eletrodo.
Serviços fornecidos pela Sanrui
1. A Sanrui pode fornecer layout básico e desenhos de layout do forno de escória de titânio
2. A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina e fornecer um serviço pós-venda confiável.
3. A Sanrui oferece treinamento para operadores e pessoal de manutenção, e o equipamento de fundição é fácil de operar e manter
4. Preço competitivo do forno de escória de titânio e excelente qualidade
5. Baixo investimento, alta eficiência de produção, alta taxa de retorno
6. Desempenho estável de equipamentos de fundição, produção segura
7. Os produtos podem ser personalizados de acordo com diferentes necessidades
8. A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
9. Ecologicamente correto, baixo consumo de energia
Sanrui fornece consultoria de engenharia, P&D, design, fornecimento de equipamentos, integração de sistemas e desenvolvimento de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos seus requisitos detalhados de projeto e nossa equipe de engenharia projetará uma solução de linha de produção para forno de fundição de escória de titânio com base em suas necessidades.
