Introdução ao forno de refino a vácuo VD
O forno de fusão a vácuo VD é um equipamento de processo de refino comumente usado, usado principalmente para desoxidação, remoção de impurezas e outras operações de aço fundido, de modo a obter alta pureza e baixo teor de impurezas de aço de alta qualidade.
Sanrui é um dos famosos fabricantes de desgaseificadores a vácuo e fornecedores de fornos a vácuo na China. A faixa de customização do desgaseificador a vácuo à venda é de 15 toneladas a 125 toneladas.

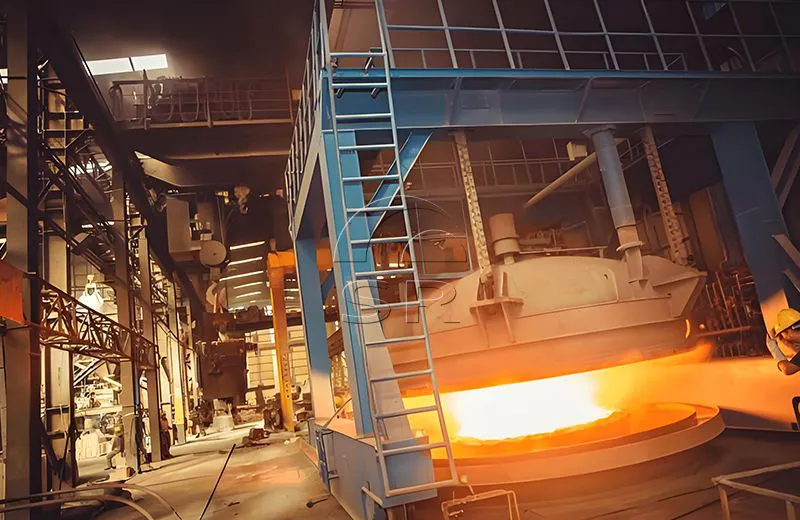

Introdução ao forno de refino a vácuo VD
O forno de refino a vácuo VD é um equipamento de processo de refino comumente usado, usado principalmente para desoxidação, remoção de impurezas e outras operações de aço fundido, de modo a obter alta pureza e baixo teor de impurezas de aço de alta qualidade.
O forno de refino VD é um dispositivo de desgaseificação a vácuo, que é usado principalmente para remover gases nocivos H e N no aço, reduzir H no aço fundido para ≤ 2 ppm e reduzir a geração de sucatas de pontos brancos no aço. Ao mesmo tempo, também estão disponíveis desoxidação parcial e remoção de S, ajuste fino da composição e modificação de inclusões. A pureza do aço fundido tratado pelo forno de refino VD é ainda melhorada.
Principal Aplicação do forno de refino a vácuo VD
Os fornos de refino VD são amplamente utilizados na área de metalurgia de ferro e aço, especialmente desempenhando um papel importante na produção de alta qualidade e especiais aço.
É aplicável à produção de aço rápido, aço estrutural de liga, aço para ferramentas, aço resistente ao calor, aço resistente à corrosão, etc. , o forno VD tornou-se um equipamento essencial indispensável.
Em uma palavra, o forno de refino VD é um importante equipamento de processo de refino. Através da operação a vácuo e da adição de agente de refino, o oxigênio, o gás e as impurezas do aço fundido podem ser efetivamente removidos para obter aço de alta qualidade com alta pureza e baixa impureza.
Características do equipamento do forno de refino a vácuo VD
1. Alta pureza: a tecnologia de refino a vácuo pode efetivamente remover elementos nocivos, como gases e impurezas no aço fundido, e melhorar a pureza e a qualidade do aço fundido.
2. Alta eficiência e conservação de energia: O forno de refino VD adota operação fechada, o que reduz a perda de volatilização no aço fundido e possui alta eficiência de aquecimento e taxa de utilização de energia.
3. Flexível e controlável: o forno de refino VD pode ser ajustado de acordo com diferentes requisitos do processo, como ajuste do grau de vácuo, tempo de refino, elementos de liga, etc., para atender aos requisitos de produção de diferentes tipos de aço.
4. Proteção e segurança ambiental: O forno de fusão VD adota tecnologia de vácuo durante a operação, que não produzirá muita poeira, gases de exaustão e outros poluentes, e atende aos requisitos de proteção ambiental e produção segura.
Composição do equipamento do forno de refino a vácuo VD
O forno de refino a vácuo VD inclui bomba de vácuo de injeção de vapor, tubulação de vácuo, válvula principal de parada de vácuo, resfriador de remoção de poeira fina e grossa, tanque de vácuo, veículo de descoberta, bomba de injeção de vapor, condensador, válvula de vácuo, tambor de água principal, tambor de distribuição de água, tambor de vapor , bomba de água fria, bomba de água quente, torre de resfriamento, válvula de inflação, junta de expansão e equipamento de remoção de poeira.
Sanrui VD Vantagens técnicas do forno de refino a vácuo
O tanque de vácuo é selado com anel de vedação oco de camada única e protegido com resfriamento a água;
A tampa do tanque adota estrutura de cabeça de borboleta, com alta resistência e tensão uniforme;
O caminhão tanque a vácuo adota conversor de frequência para regulação de velocidade e se move de forma estável;
A tubulação de vácuo adota uma tubulação resfriada a água para reduzir a temperatura dos gases de escape e a temperatura do fluxo de ar;
O vidro de observação da janela de observação manual deve ser dotado de proteção contra gás inerte e dispositivo estroboscópico;
Com amostragem manual de medição de temperatura e alimentação automática sob condições de vácuo;
O dispositivo de sopro de oxigênio é equipado com um dispositivo de vedação especial, que é menos desgastado, à prova de vazamentos e fácil de ajustar a pistola de oxigênio;
Purgue o argônio e mexa;
Equipado com sistema de controle PLC.
Operação simples e clara e manutenção conveniente.
Menos investimento, efeito rápido e baixo consumo de energia.
Processo extremamente forte e programação de software avançada.
Principais parâmetros técnicos do forno de refino a vácuo VD
| Modeloooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo | DLFV15 | DLFV30 | DLFV50 | DLFV60 | DLFV90 | DLFV125 |
| Capacidade nominal da panela (T) | 15 | 30 | 50 | 60 | 90 | 125 |
| Capacidade máxima da panela (T) | 20 | 40 | 40 | 70 | 100 | 160 |
| Diâmetro da concha (mm) | 2200 | 2900 | 3100 | 3200 | 3400 | 3900 |
| Capacidade do transformador (kw) | 4000 | 7.000 | 10.000 | 12.500 | 15.000 | 18.000 |
| Taxa de aquecimento de líquido de aço (c/min) | máximo: 5,5 | máximo: 5,5 | máximo: 5,5 | máximo: 5,5 | máximo: 5,5 | máximo: 5,5 |
| Diâmetro do tanque de vácuo (mm) | 3800 | 4800 | 5200 | 5400 | 5600 | 6300 |
| Altura do tanque de vácuo (mm) | 4100 | 5.000 | 5400 | 5600 | 5800 | 6500 |
| Grau de vácuo final (pa) | 67 | 67 | 67 | 67 | 67 | 67 |
| Capacidade de sucção da bomba (kg/h) | 250 | 250 | 280 | 300 | 400 | Mais de 400 |
| Consumo de vapor de 0,8mpa (t/h) | 6-7 | 10—11 | 11—12 | 11—12 | 15-16 | 16 |
| Consumo de água de resfriamento de 0,3mpa (m³/h) | 600 | 900 | 980 | 1100 | 1150 | 1200 |
| Consumo de oxigênio de 0,6 mpa (1/min) | 80 | 120 | 160 | 160 | 240 | 280 |
| Consumo de oxigênio de 0,8mpa (m³/h) | 600 | 1000 | 1200 | 1400 | 1800 | 2000 |
| Consumo de energia de 380 V (kw) | 200 | 250 | 300 | 350 | 400 | 4000 |
Escopo do fornecimento do forno de refino a vácuo VD
O Forno Elétrico Sanrui é um dos fabricantes de desgaseificadores a vácuo e fornecedores de fornos a vácuo na China. A Sanrui pode fornecer desgaseificadores a vácuo personalizados para venda, variando de fornos de fusão VOD de 10 a 125 toneladas e seus acessórios. Alguns produtos podem ser personalizados de acordo com desenhos.
O escopo de fornecimento do equipamento de forno de refino de panela a vácuo VD/VOD inclui tanque de vácuo fixo ou tanque montado em veículo, tampa do tanque de vácuo, dispositivo de carga a vácuo, dispositivo de sopro de oxigênio (referindo-se a VOD), sistema de automação elétrica, tubulação de vácuo, dispositivo de remoção de poeira e bomba de vácuo, etc.
Processo de fundição em forno de refino a vácuo VD
01
O processo de fundição do forno de refino a vácuo VD inclui principalmente as seguintes etapas: sucção a vácuo, desidrogenação, ajuste de temperatura, refino, liga, vazamento de aço fundido, etc.
02
Sucção a vácuo: O gás na câmara do forno é extraído através do sistema de sucção para estabelecer um certo grau de vácuo para criar condições para operações subsequentes.
03
Desidrogenação: No estado de vácuo, o hidrogênio é introduzido no aço fundido para reagir o hidrogênio do aço fundido com o oxigênio do aço oxidado para gerar vapor de água, removendo assim o oxigênio.
04
Ajuste de temperatura: O aço fundido é ajustado em temperatura dentro de uma determinada faixa de temperatura através do sistema de aquecimento e resfriamento para facilitar o bom andamento das operações subsequentes.
05
Refino: No estado de vácuo, agentes de refino (como cal, alumínio, etc.) são introduzidos no aço fundido para realizar dessulfurização, remoção de impurezas e outras operações para obter aço fundido de baixa impureza e alta pureza.
06
Liga: Elementos de liga são adicionados ao aço fundido refinado conforme necessário para ajustar sua composição química e melhorar o desempenho do aço.
07
Derramamento de aço fundido: Após o refino e a liga, o aço fundido de alta qualidade obtido é derramado no molde de fundição para fundição.
08
Fluxo do processo do forno de refino a vácuo VD: a ponte rolante levanta a concha de aço fundido refinado do forno LF para o tanque de vácuo, e o carro com cobertura de vácuo será conduzido até a estação de tratamento de vácuo para medição de temperatura e amostragem. Em seguida, a tampa do tanque de vácuo é baixada sobre o tanque de vácuo e a tampa é fechada. Ligue a bomba de vácuo para evacuar e, quando o grau de vácuo atingir 67Pa, entre no tratamento de desgaseificação de alto vácuo. Comece a manter o vácuo por 15 a 20 minutos. Após a conclusão do tratamento, feche a válvula principal de vácuo → interrompa o vácuo → levante a tampa da concha → medição de temperatura e amostragem → leve o carro da tampa de vácuo para a posição de espera → pare de soprar argônio → levante a concha para a estação de fundição contínua.
Forno de refino a vácuo Sanrui VD Otimização tecnológica
O tanque de vácuo do forno de refino a vácuo VD é selado com um anel de vedação oco de camada única e protegido por resfriamento a água;
A tampa do tanque adota uma estrutura de cabeça de borboleta;
O caminhão tanque a vácuo adota um conversor de frequência para ajustar a velocidade e viajar suavemente;
A tubulação de vácuo adota uma tubulação resfriada a água para reduzir a temperatura dos gases de escape e a temperatura do fluxo de ar;
O vidro de observação artificial da janela de observação está equipado com proteção contra gás inerte e dispositivo estroboscópico;
Medição artificial de temperatura e amostragem sob condições de vácuo;
Sistema de alimentação automático;
Argônio soprando e mexendo;
Sistema avançado de controle de eletrodo.
Equipado com sistema de controle PLC
Serviços fornecidos pela Sanrui
1Desgaseificador a vácuo Aa China na China, Sanrui pode fornecer layout básico de forno de refino a vácuo VD e desenhos de layout
2A Sanrui enviará engenheiros à sua fábrica para instalar e depurar a máquina e fornecer um serviço pós-venda confiável.
3A Sanrui oferece treinamento para operadores e pessoal de manutenção, e o equipamento de fundição é fácil de operar e manter
4Desgaseificador a vácuo para venda cpreço competitivo e excelente qualidade
5Baixo investimento, alta eficiência de produção, alta taxa de retorno
6Desempenho estável de equipamentos de fundição, produção segura
7Os produtos podem ser personalizados de acordo com diferentes necessidades
8A capacidade de produção pode ser ajustada de acordo com as necessidades do cliente
9Ecologicamente correto, baixo consumo de energia
Sanrui como um dos famosos fornecedores de fornos a vácuo, fornece consultoria de engenharia, P&D, design, fornecimento de equipamentos, integração de sistemas e desenvolvimento de software, construção, instalação, comissionamento, gerenciamento de projetos, serviços técnicos e treinamento, orientação de produção, operação e manutenção, fornecimento de peças de reposição e outros serviços técnicos e de engenharia abrangentes.
Envie-nos os requisitos detalhados do projeto e nossa equipe de engenharia projetará a solução de linha de produção do forno de refino a vácuo VD com base nas suas necessidades.
