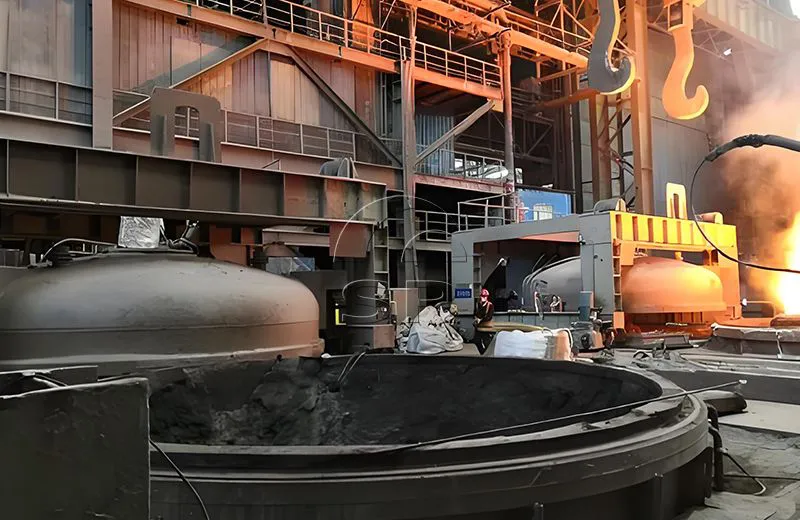

Forno de refino a vácuo VOD

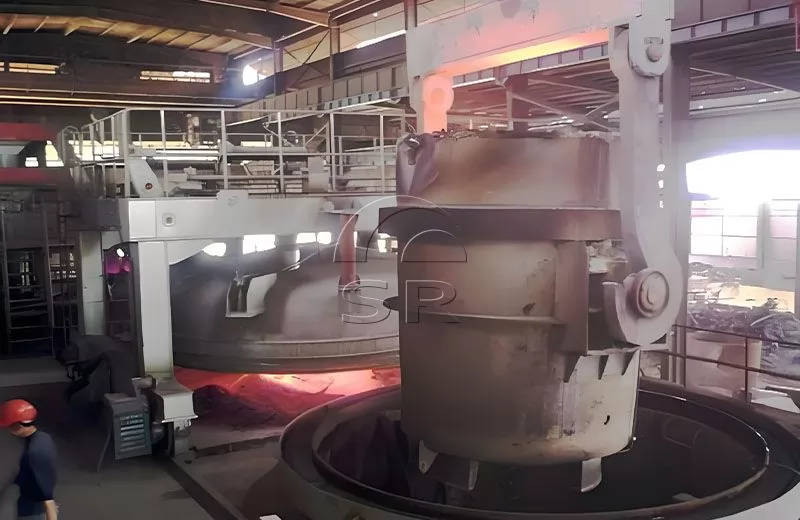

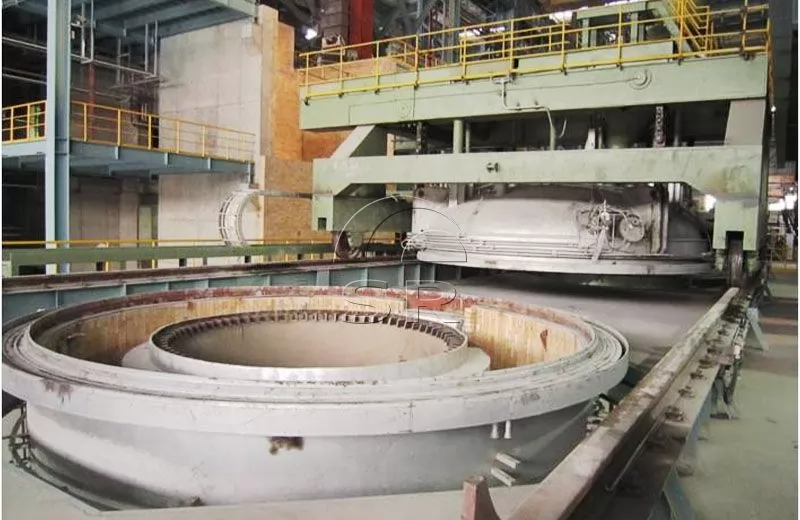

1. O tanque de vácuo recebe a concha a ser processada. Depois que o guindaste coloca a concha no tanque de vácuo, o tubo de argônio é conectado manualmente. O tanque é uma estrutura soldada e está equipado com uma estrutura guia da panela para facilitar o levantamento da panela. Possui revestimento refratário para evitar estresse térmico. O fundo do tanque está equipado com um dispositivo à prova de vazamentos.

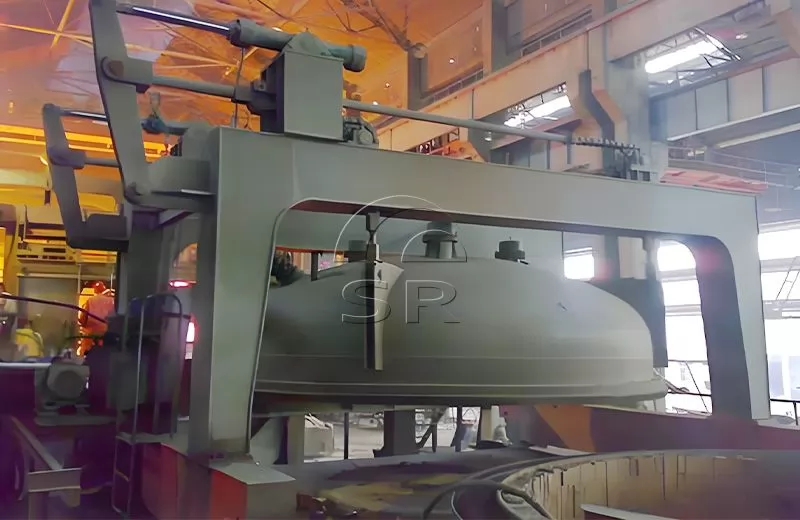

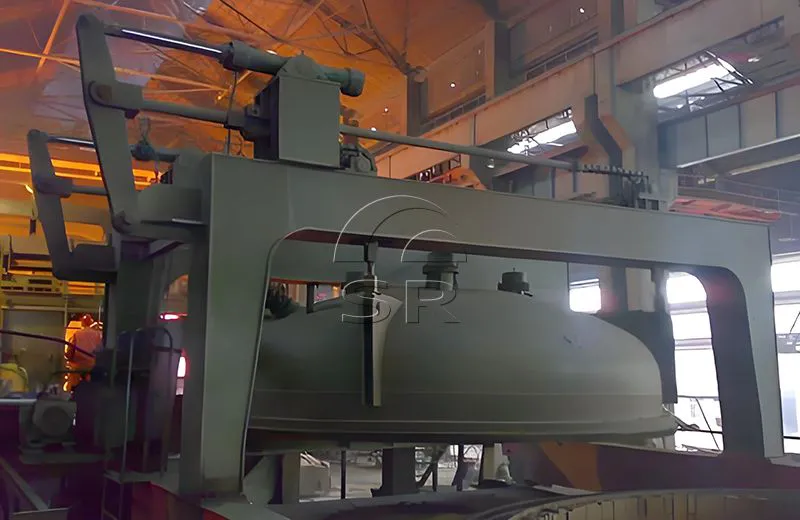

2. A tampa do tanque é acionada eletricamente e mecanicamente e a tampa do tanque é acionada hidraulicamente. A tampa do tanque é uma estrutura em forma de disco com revestimento refratário, e a tampa de blindagem é dotada de seção reta para aumentar o espaço livre.

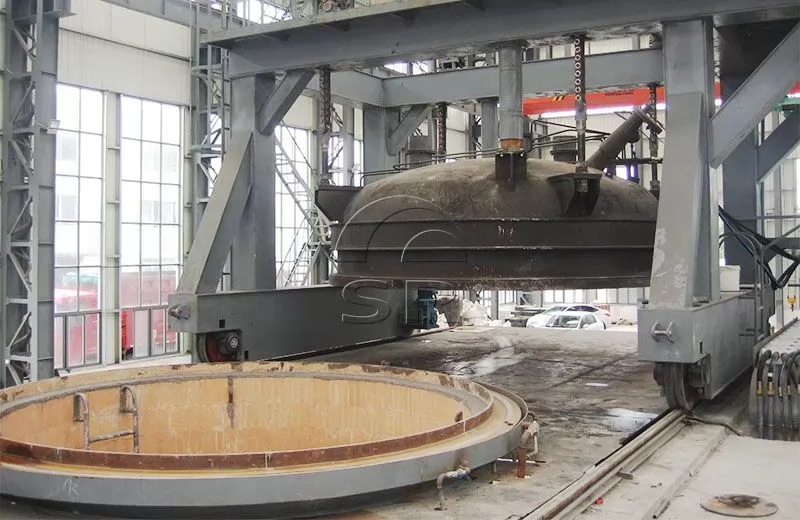

3. O viajante da tampa do tanque adota regulação de velocidade de frequência variável para fazer com que o carro da tampa dê partida, ande e pare suavemente.

4. A tampa do tanque adota uma cabeça em forma de disco para reduzir o peso morto da tampa do tanque, aumentar a resistência e tornar a distribuição de força da tampa do tanque mais razoável. A tampa do tanque possui uma certa seção vertical para se adaptar à estrutura da tampa de blindagem.

5. A tampa do tanque está equipada com um dispositivo de sopro de oxigênio, uma tremonha de vácuo, uma janela de observação artificial, uma câmera de TV e um dispositivo de medição e amostragem de temperatura sob condições sem vácuo, que pode observar o estado de fundição no forno em qualquer ao mesmo tempo, realize o ajuste da composição da liga e medição e amostragem de temperatura em condições sem vácuo.

6. Um anel de vedação de borracha de silicone de camada única é usado para vedar entre a tampa do tanque e o corpo do tanque. Um anel de vedação é colocado no flange do corpo do tanque e um dispositivo de sopro é colocado na tampa do tanque para evitar que o fluxo de ar quente queime o anel de vedação e para soprar poeira e detritos no flange do corpo do tanque.

7. Adota um mecanismo avançado de alimentação a vácuo com boa vedação e fácil operação. Ele pode realizar alimentação e produção de escória sob vácuo, ajustar a composição da liga e melhorar a taxa de recuperação da liga.

8. O tanque de vácuo e a tampa do tanque são construídos com materiais refratários para proteção.

O equipamento do forno de refino a vácuo VOD inclui: sistema de tanque de vácuo, sistema de cobertura de tanque de vácuo, levantamento de tampa de tanque e sistema de carro de cobertura de tanque, dispositivo de sopro de oxigênio, dispositivo de alimentação de vácuo, sistema de bomba de vácuo, sistema de tubulação de vácuo conectando o tanque e a bomba de vácuo , sistema hidráulico, sistema de sopro de oxigênio, sistema de sopro de argônio, sistema de ar comprimido, sistema de água de resfriamento, dispositivo de câmera de TV, controle elétrico e sistema de equipamentos de monitoramento de instrumentos.

O escopo de fornecimento do equipamento de forno de refino a vácuo VD/VOD inclui tanque de vácuo fixo ou tanque montado em veículo, tampa do tanque de vácuo, dispositivo de carga a vácuo, dispositivo de sopro de oxigênio (referindo-se ao forno VOD), sistema de automação elétrica, tubulação de vácuo, poeira dispositivo de remoção e bomba de vácuo, etc.

A faixa de personalização do forno de fusão VOD é de 10 toneladas a 150 toneladas.

O tanque de vácuo do Forno de Refino a Vácuo VOD é selado com um anel de vedação oco de camada única e protegido por resfriamento de água;

A tampa do tanque adota uma estrutura de cabeça de borboleta;

O vagão-tanque a vácuo adota um conversor de frequência para ajustar a velocidade e viajar suavemente;

A tubulação de vácuo adota uma tubulação resfriada a água para reduzir a temperatura dos gases de escape e a temperatura do fluxo de ar;

O vidro de observação da janela de observação artificial está equipado com uma proteção contra gás inerte e um dispositivo estroboscópico;

Medição manual de temperatura e amostragem sob condições de vácuo;

Sistema de alimentação automático;

O dispositivo de sopro de oxigênio é equipado com um dispositivo de vedação especial, que é menos desgastado, à prova de vazamentos e fácil de ajustar a pistola de oxigênio;

Argônio soprando e mexendo;

Sistema avançado de controle de eletrodo.

Equipado com sistema de controle PLC
